79
B550M Pro4
Italiano
Italiano

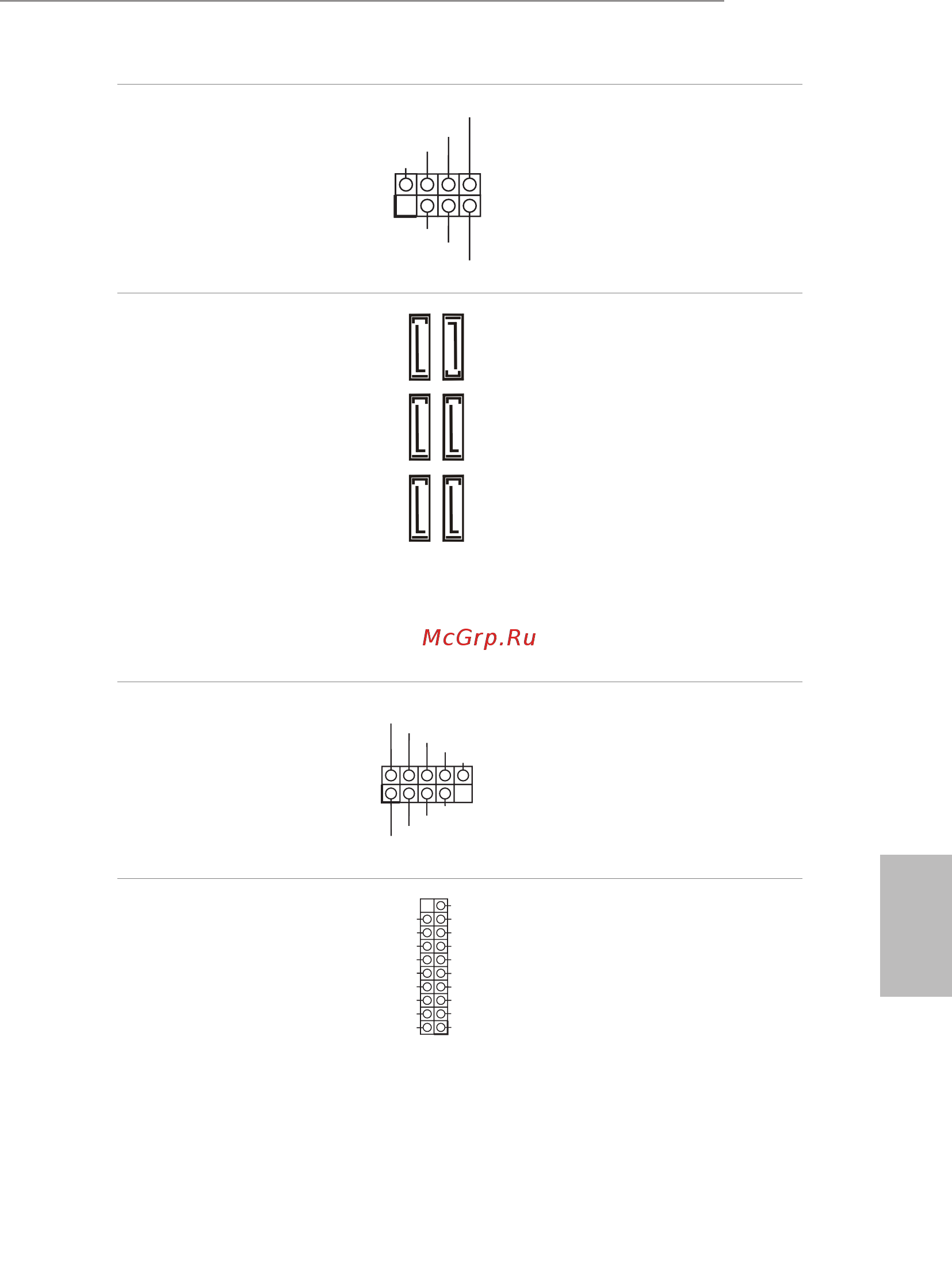

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 17)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Collegare i LED alimentazione e
l’altoparlante a questo connettore.
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 11)
(SATA3_2:
vedere pag. 1, n. 10)
(SATA3_3:
vedere pag. 1, n. 13)
(SATA3_4:
vedere pag. 1, n. 12)
(SATA3_5:
vedere pag. 1, n. 14)
(SATA3_6:
vedere pag. 1, n. 15)
SATA3_4
SATA3_3
SATA3_6
SATA3_5
SATA3_1
SATA3_2
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.
* M2_2, e SATA3_5_6
condividono le corsie. Se uno
di essi è utilizzato, l’altro sarà
disabilitato.
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 22)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 23)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.
Header USB 3.2 Gen1
(F_USB3_1_2 a 19 pin)
(vedere pag. 1, n. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
