ASRock B550M Pro4 [144/198] 점퍼 설정

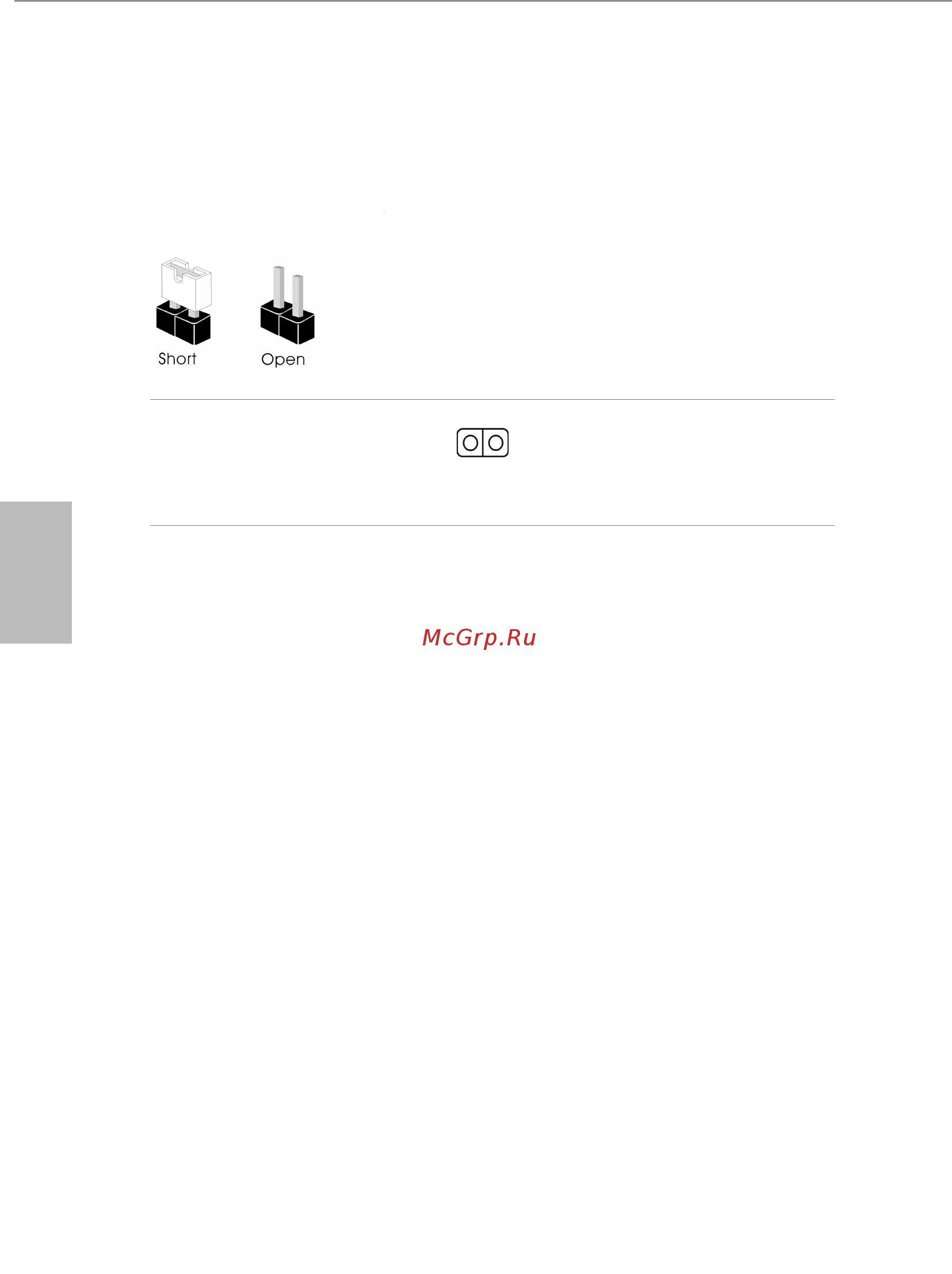

![ASRock B550M Pro4 [144/198] 점퍼 설정](/views2/1690355/page144/bg90.png)
142
한 국 어
1.3 점퍼 설정
그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가
“단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 .
Clear CMOS 점퍼
(CLRCMOS1)
(1 페이지 , 26 번 항목 참조 )
2 핀 점퍼
단락 : Clear CMOS
단선 : 기본값
CLRCMOS1 을
사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS 에
저장된 데이터에는 시스템 암호 , 날짜 , 시간 및 시스템 설정 파라미터와 같은
시스템 설정 정보가 포함됩니다 . 시스템 파라미터를 지우고 기본 설정으로
초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여
CLRCMOS1 의 핀을 3 초 동안 단락시키시십오 . CMOS 를 지운 후 반드시 점퍼
캡을 제거하십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선
시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야
합니다 .
