160
日本語

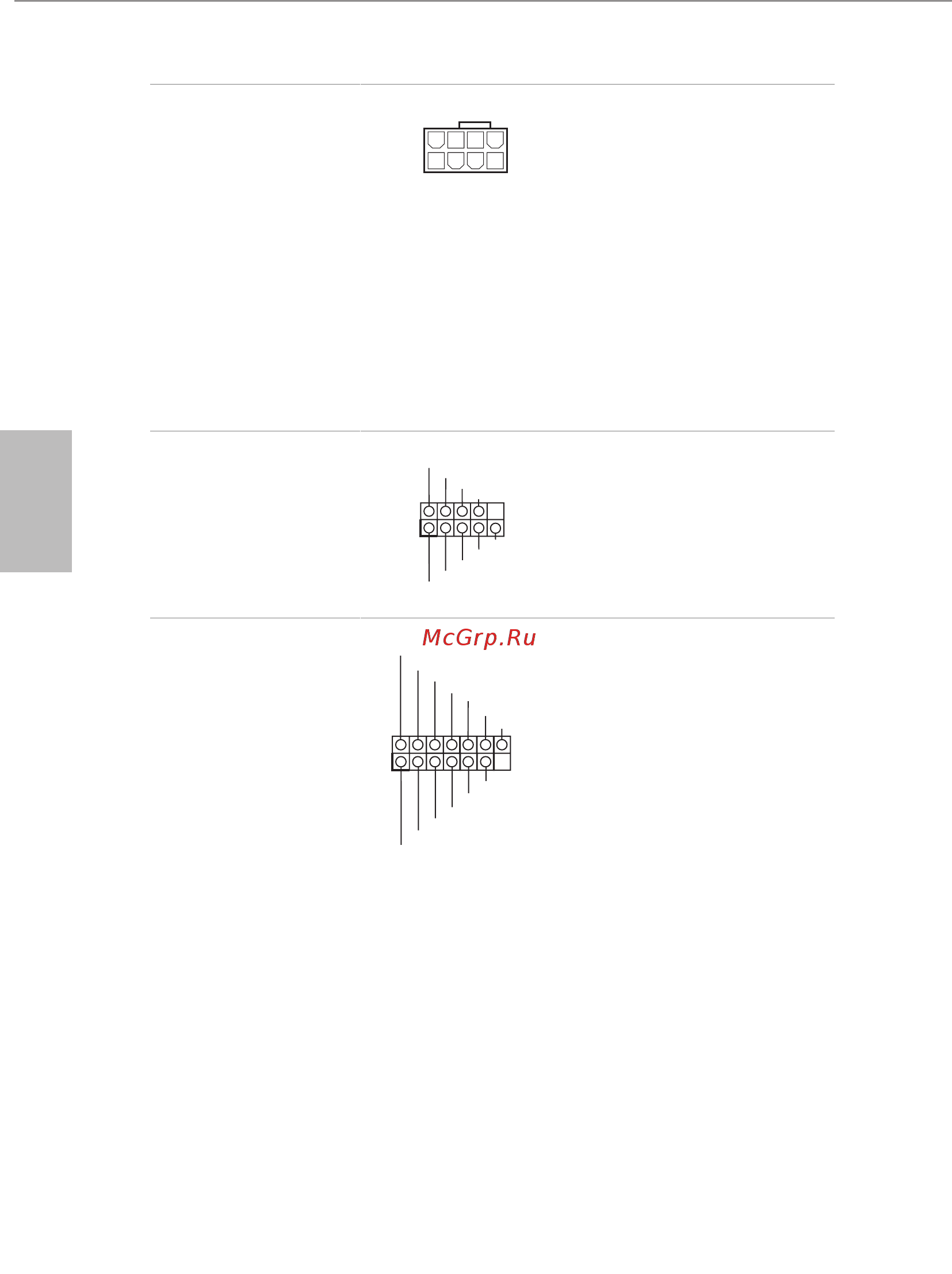

ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
4
1
8 5
このマザーボードは 8 ピン
ATX12V 電源コネクタが装備さ
れています。 4 ピンの ATX 電源
を使用するには、ピン 1 と 5 に
合わせて接続してください。
* 警 告： 接続されている電源ケー
ブルが、グラフィックスカード用
ではなく、CPU 用であることを確
認してくだ さい 。 PCIe 電源ケー
ブルをこのコネクターに接続し
ないでください。
シリアルポートヘッダー
（9 ピン C
OM1）
（p.1、No. 27 参照）
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
この COM1 ヘッダ ー はシリアル
ポートモジュールをサポートし
ます。
SPI TPM ヘ
ッダ ー
（13 ピン SPI_TPM_J1）
（p.1、No. 21 参照）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
このコネクタは SPI トラステッ
ド・プ ラ ットフ ォ ー ム・モ ジ ュ ー ル
(TPM)システムに対応するので、
鍵、デジタル証明書、パスワード、
データを安全に保管できます。
TPM システムはまた、ネットワー
クセキュリティを高め、デジタル
証明書を保護し、プラットフォー
ムの完全性を保証します。
