![ASRock B550M Pro4 — guide d'installation des embases LED RVB et adressables [72/198]](/img/pdf.png)
ASRock B550M Pro4 — guide d'installation des embases LED RVB et adressables [72/198]
![ASRock B550M Pro4 [72/198] Rgb_led2 à 4 broches voir p no 29](/views2/1690355/page72/bg48.png)
70
Français
Français

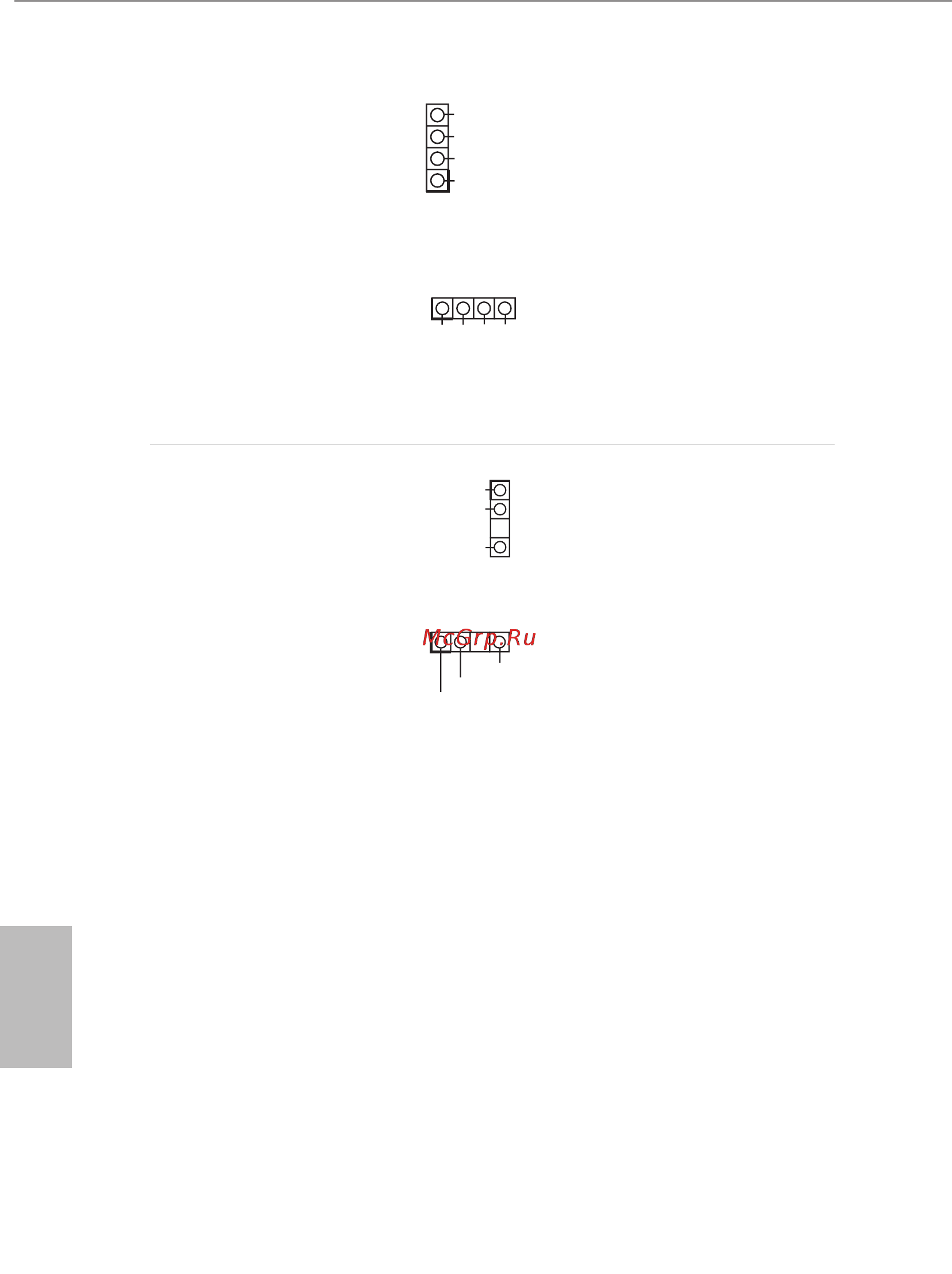

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 6)
(RGB_LED2 à 4 broches)
(voir p.1, No. 29)
12V GRB
1
12V
G
R
B
1
Ces deux embases RVB servent à
connecter le câble d'extension LED
RVB qui permet aux utilisateurs
de choisir parmi plusieurs eets
lumineux LED.
Attention :
N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page 42 pour
des instructions supplémentaires
sur ces deux embases.
Embases LED adressables
(ADDR_LED1 à 3 broches)
(voir p.1, No. 7)
(ADDR_LED2 à 3 broches)
(voir p.1, No. 28)
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GND
1
Ces deux embases
adressables
servent à connecter le câble
d'extension LED
adressable
qui
permet aux utilisateurs de choisir
parmi plusieurs eets lumineux
LED.
Attention :
N’installez jamais
le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.
*Veuillez consulter la page 43 pour
des instructions supplémentaires
sur cette embase.
