ASRock B550M Pro4 [146/198] 한 국 어

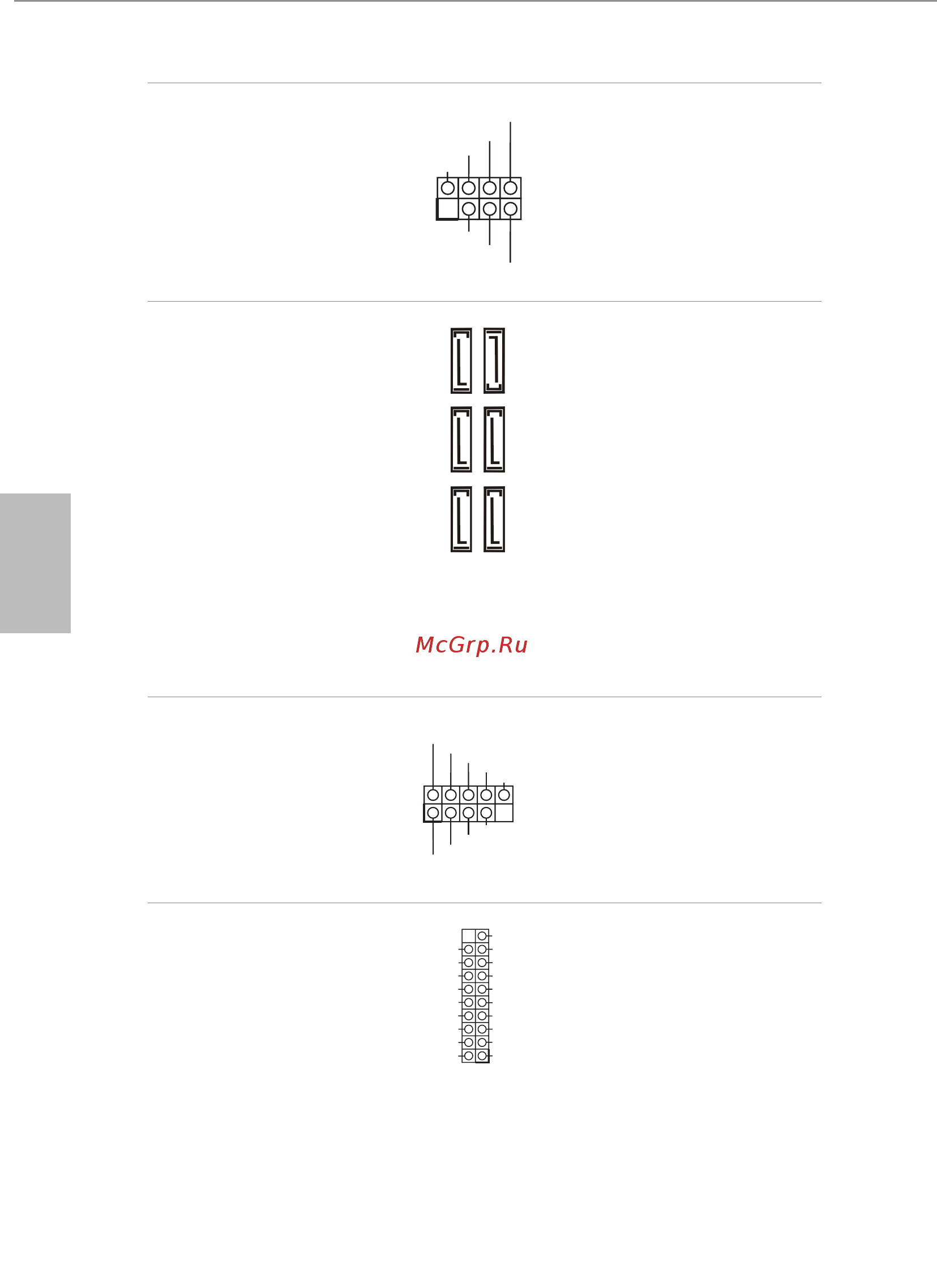

![ASRock B550M Pro4 [146/198] 한 국 어](/views2/1690355/page146/bg92.png)
144
한 국 어
전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 17 번 항목 참조 )
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
섀시 전원 LED 와 섀시
스피커를 이 헤더에
연결하십시오 .
시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 11 번
항목 참조 )
(SATA3_2:
1 페이지 , 10 번 항목 참조 )
(SATA3_3:
1 페이지 , 13 번 항목 참조 )
(SATA3_4:
1 페이지 , 12 번 항목 참조 )
(SATA3_5:
1 페이지 , 14 번 항목 참조 )
(SATA3_6:
1 페이지 , 15 번 항목 참조 )
SATA3_4
SATA3_3
SATA3_6
SATA3_5
SATA3_1
SATA3_2
이들 6 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* M2_2, 및 SATA3_5_6 가
레인을 공유합니다 . 이들
중 하나가 사용 중인 경우 ,
나머지가 비활성화됩니다 .
USB 2.0 헤더
(9 핀
USB_3_4)
(1 페이지 , 22 번 항목 참조 )
(9 핀 USB_5_6)
(1 페이지 , 23 번 항목 참조 )
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
이 마더보드에는 헤더 두
개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할
수 있습니다 .
USB 3.2 Gen1 헤더
(19 핀
F_USB3_1_2)
(1 페이지 , 9 번 항목 참조 )
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
이 마더보드에는 헤더 두 개가
있습니다 . 각 USB 3.2 Gen1
헤더는 포트 두 개를 지원할
수 있습니다 .
