186
繁體中文

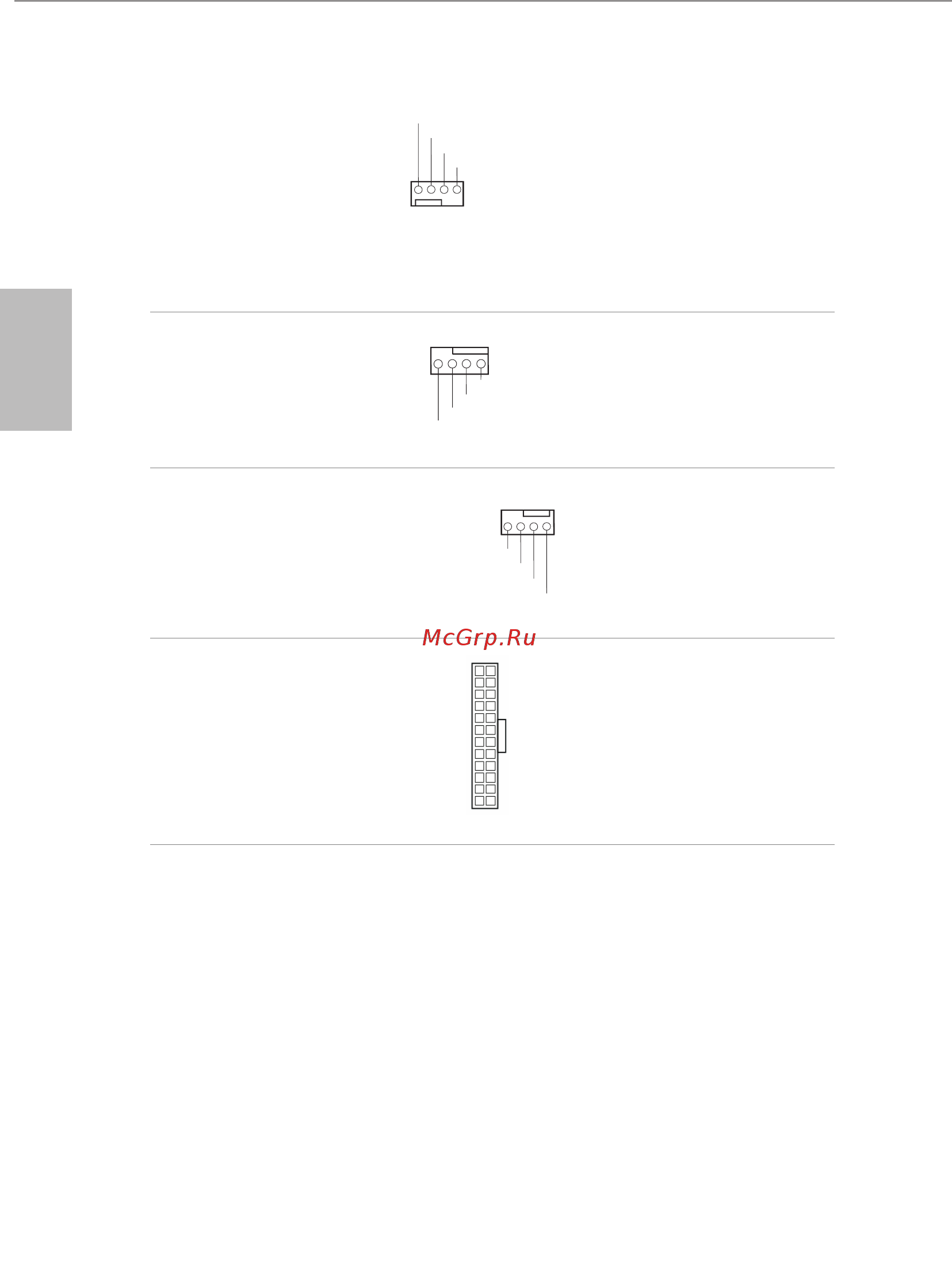

(4-pin CHA_FAN2/WP)
（請參閱第 1 頁，編號 24）
(4-pin CHA_FAN3/WP)
（請參閱第 1 頁，編號 25）
(4-pin CHA_FAN4/WP)
（請參閱第 1 頁，編號 19）
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁，編號 2）
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTRO
L
4 3 2 1
本主機板配備 4-Pin CPU 風扇
（靜音風扇）接頭。若您計畫
連接 3-Pin CPU 風扇，請接至
Pin 1-3。
CPU ／水冷幫浦風扇接頭
(4-pin CPU_FAN2/WP)
（請參閱第 1 頁，編號 3）
GN
D
+12V
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
本主機板配備 4-Pin 水冷 CPU
風扇接頭。若您計畫連接
3-Pin CPU 水冷風扇，請接至
Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 8）
本主機板配備一組 24-pin ATX
電源接頭。若要使用 20-pin
ATX 電源供應器，請插入
Pin 1 及 Pin 13。
12
1
24
13
