Руководство пользователя DS-11WG
www.symanitron.ru 17

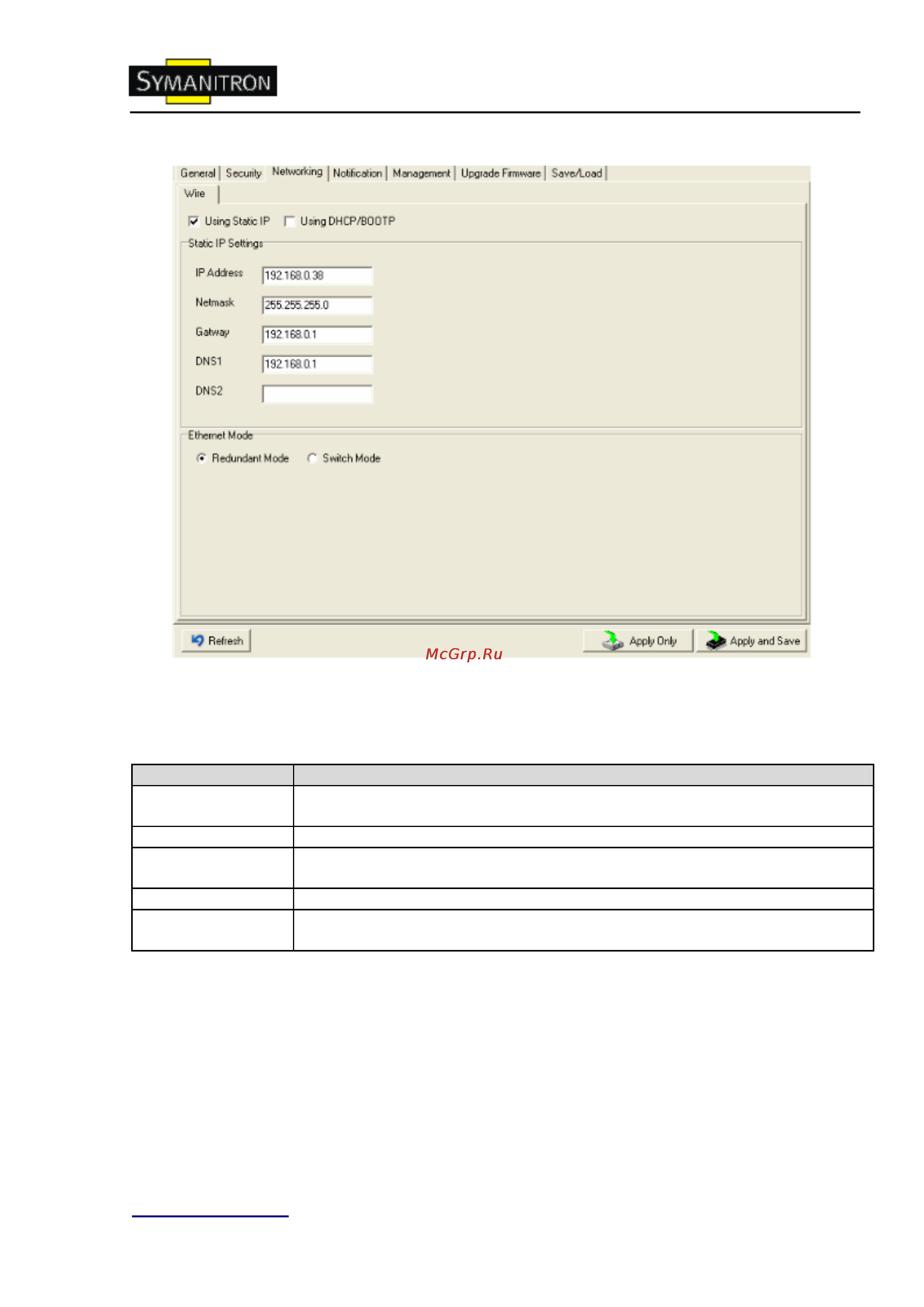

Рис. Сетевые настройки
Таблица сетевых настроек
Поле
Описание
Using
DHCP/BOOTP
DHCP сервер автоматически назначит IP адрес в вашей сети.
Static IP Address
Назначение IP адреса вручную.
Subnet Mask
Чтобы взаимодействовать в сети, все устройства должны быть в одной
подсети.
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера. DNS сервер транслирует доменные имена в
IP адрес.
PPPoE
PPPoE (Point-to-point protocol over Ethernet). Устройство может использовать режим
PPPoE для подключения к сети. Введите имя пользователя и пароль, нажмите Connect.
Если устройство подключено, статус Link изменится на Link up, и устройство получит IP
адрес из PPPoE сервера. Нажмите Disconnect, чтобы отключить PPPoE соединение.
