Руководство пользователя DS-11WG
www.symanitron.ru 7
3. Обзор устройства

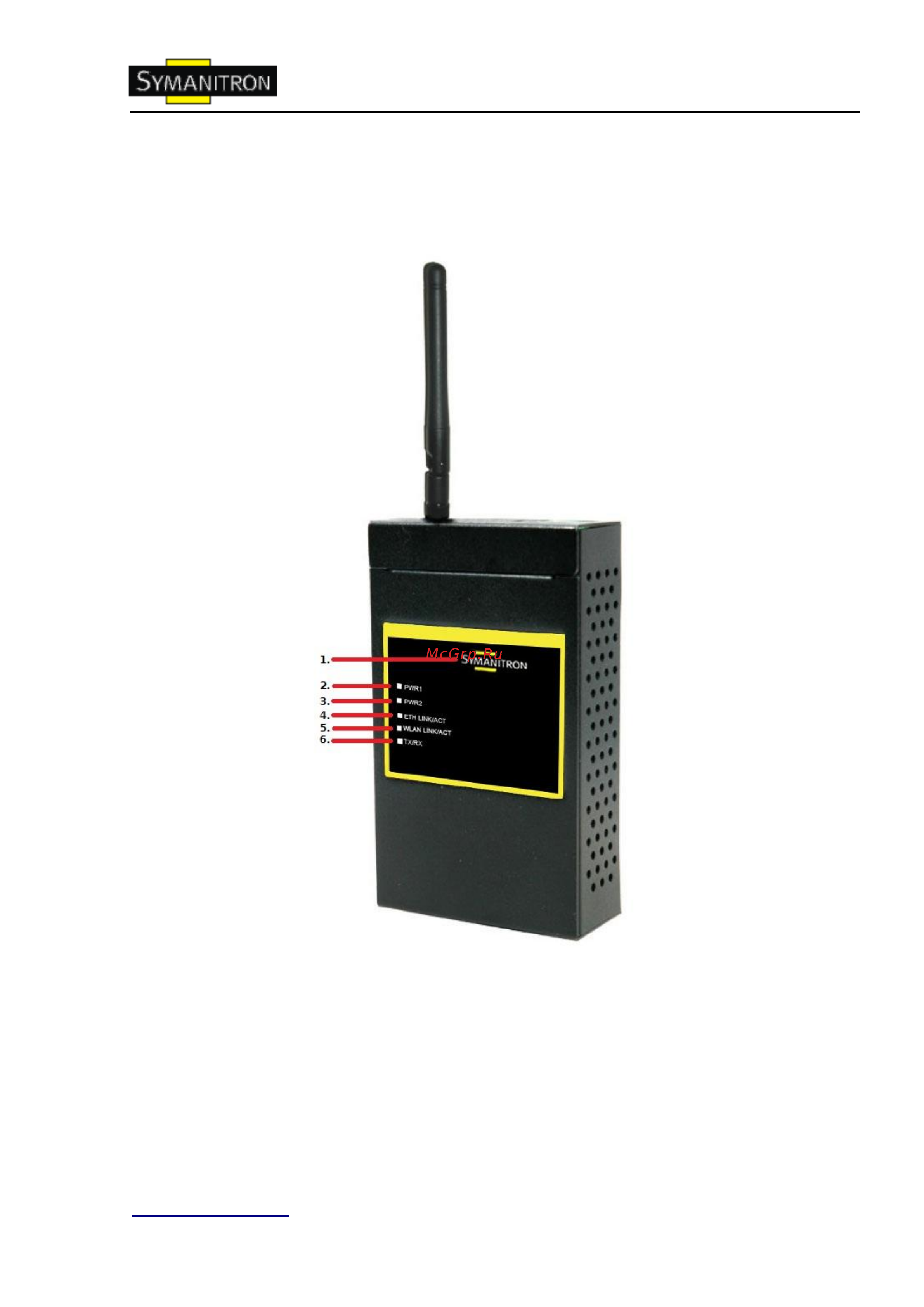

3.1. Передняя панель
1. Производитель
2. Индикатор PWR1 и состояния системы. При подключении PWR1 загорается зеленая
лампочка.
3. Индикатор PWR2 и состояния системы. При подключении PWR2 загорается зеленая
лампочка.
4. Индикатор 10/100Base-T(X) Ethernet порта 1
5. Индикатор беспроводной локальной сети
6. Индикатор последовательного порта. При передаче данных – зеленый, при
получении – красный.
