Руководство пользователя DS-11WG
44 www.symanitron.ru
Startup
последовательного устройства.
Connect on
Any
Character
TCP Client будет создавать TCP соединение как только последовательное
устройство начнет отправлять данные.
Режимы Serial Service – Режим UDP
По сравнению с TCP связью, UDP быстрее и эффективнее. В режиме UDP вы можете
совершать одноадресную или многоадресную передачу данных из последовательного
сервера устройств на хосты, и последовательное устройство также может получать
данные от одного или нескольких узлов.

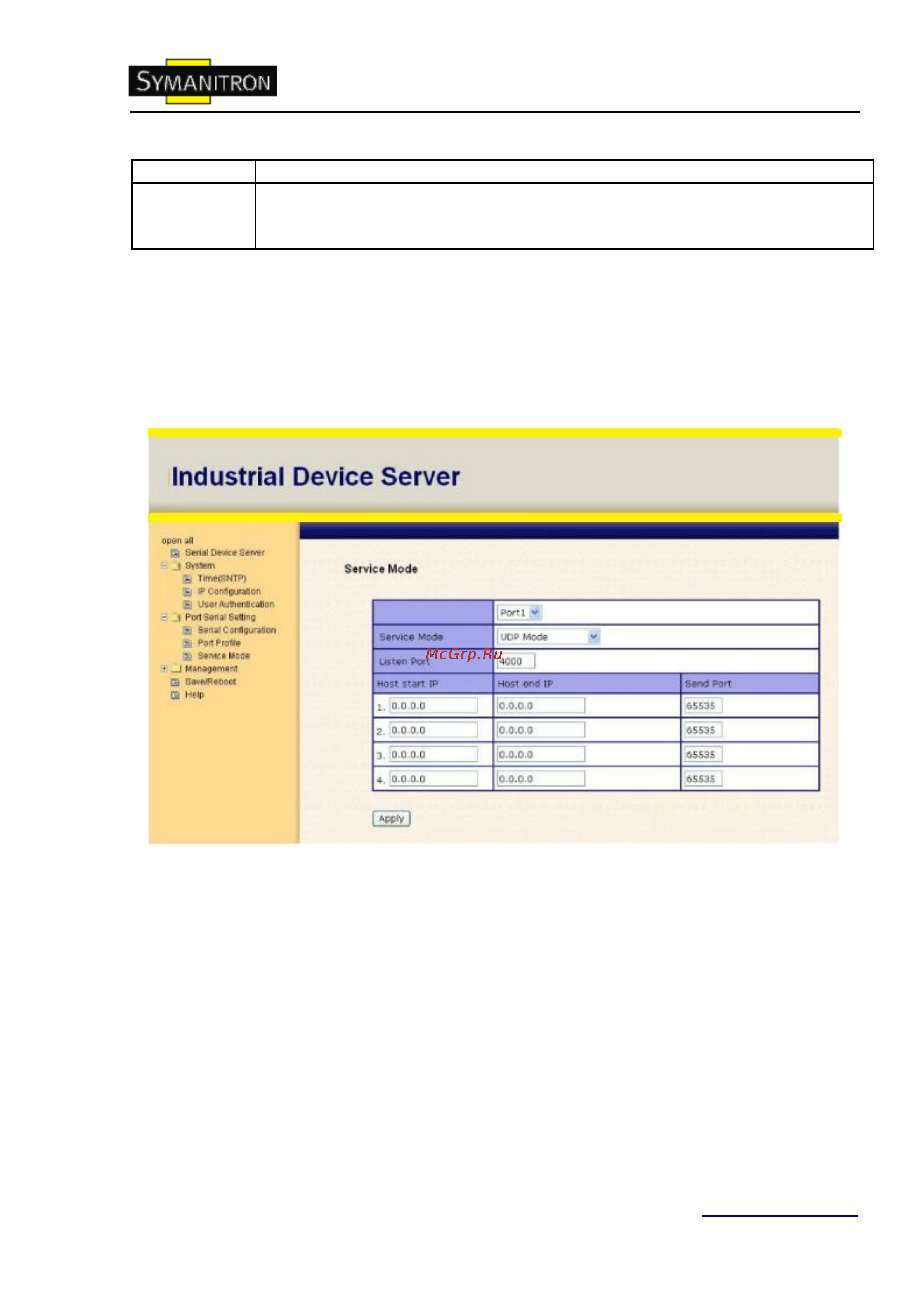

Рис. Режим UDP client
5.2.1.3. Управление
Контроль доступа по IP
Настройки контроля доступа по IP позволяют добавлять или блокировать IP адреса во
избежание несанкционированного доступа. Если IP адрес включен в таблицу доверенных
IP, то ему будет разрешен доступ к серверу устройств. Вы можете выбрать один из
следующих пунктов с помощью настройки параметра.
1. Только один хост с определенным IP адресом может иметь доступ к серверу
устройств, “IP address /255.255.255.255” (например, 192.168.0.1/255.255.255.255).
