Symanitron DS-11-WG [35/53] Настройка pppoe
![Symanitron DS-11-WG [35/53] Настройка pppoe](/views2/1069155/page35/bg23.png)
Руководство пользователя DS-11WG
34 www.symanitron.ru
Таблица настройка IP
Поле
Описание
DHCP/BOOTP
Автоматическое получение IP адреса из DHCP сервера
Static IP
Address
Назначение IP адреса вручную.
Subnet Mask
Настройте маску подсети для взаимодействия/коммуникации в сети
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера для трансляции доменных имен в IP адрес.
Auto IP Report
Сервер устройств периодически посылает отчет о состоянии. В функции DS-Tool-
>IP Collection показано состояние сервера устройств. Интервал отчета, равный 0,
означает отключение этой настройки (по умолчанию). Но вы можете настроить
другой IP или порт.
Настройка PPPoE
PPPoE (Point-to-point protocol over Ethernet). Устройство может использовать метод
PPPoE для подключения к сети. Введите имя пользователя и пароль, нажмите Connect.
Если устройство подключено, статус Link изменится на Link up, и устройство получит IP
адрес из PPPoE сервера. Нажмите Return, чтобы вернуться к странице настроек IP.

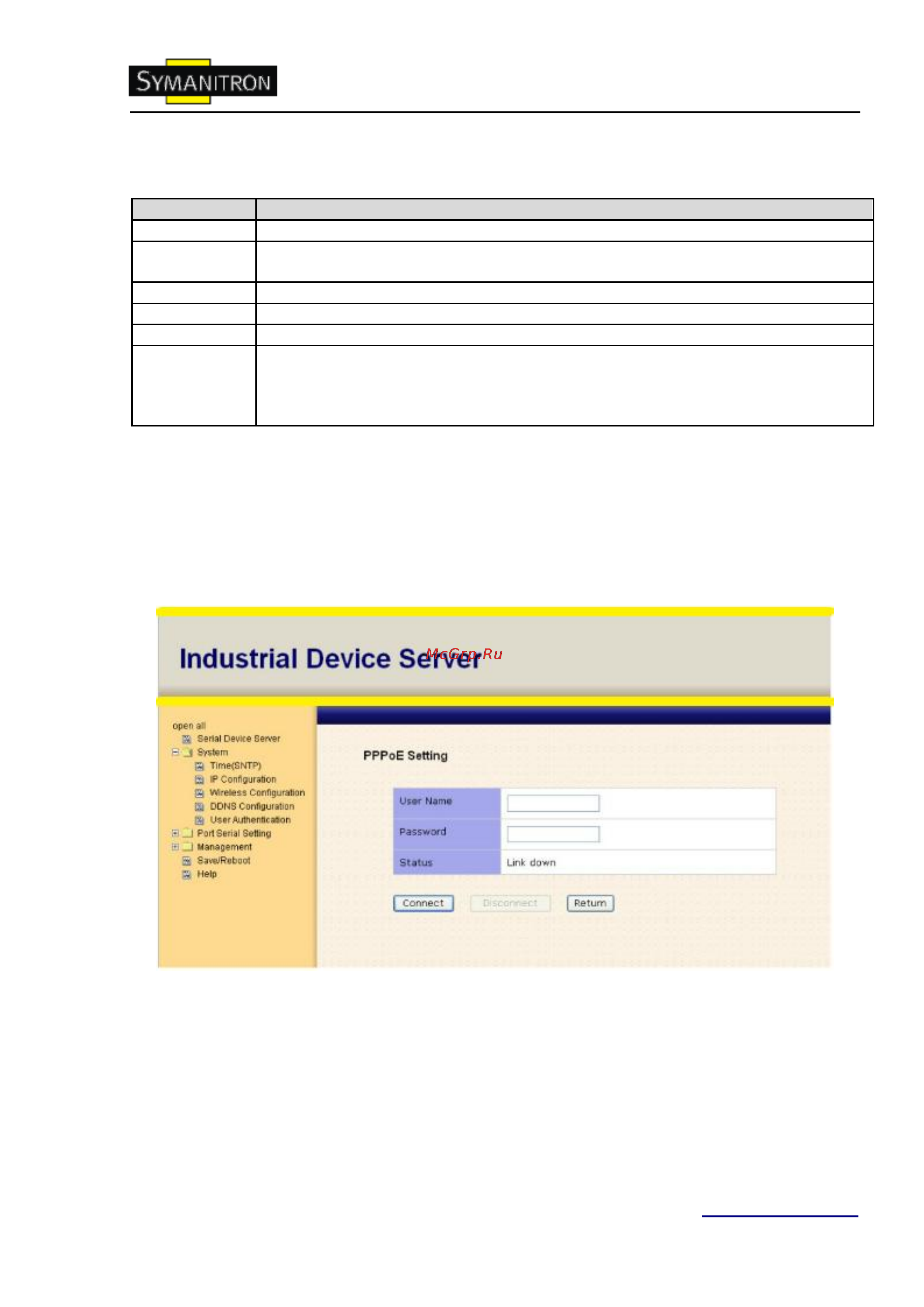

Рис. Настройка PPPoE
Настройка беспроводного соединения
Беспроводное соединение включает 2 режима: INFRA и ADHOC. В режиме INFRA
сеть объединяется при помощи одной точки доступа, а ADHOC является комбинацией
беспроводных и мобильных устройств, обеспечивающих связь между собой даже когда
отсутствует система типа INFRA.
