Руководство пользователя DS-11WG
8 www.symanitron.ru

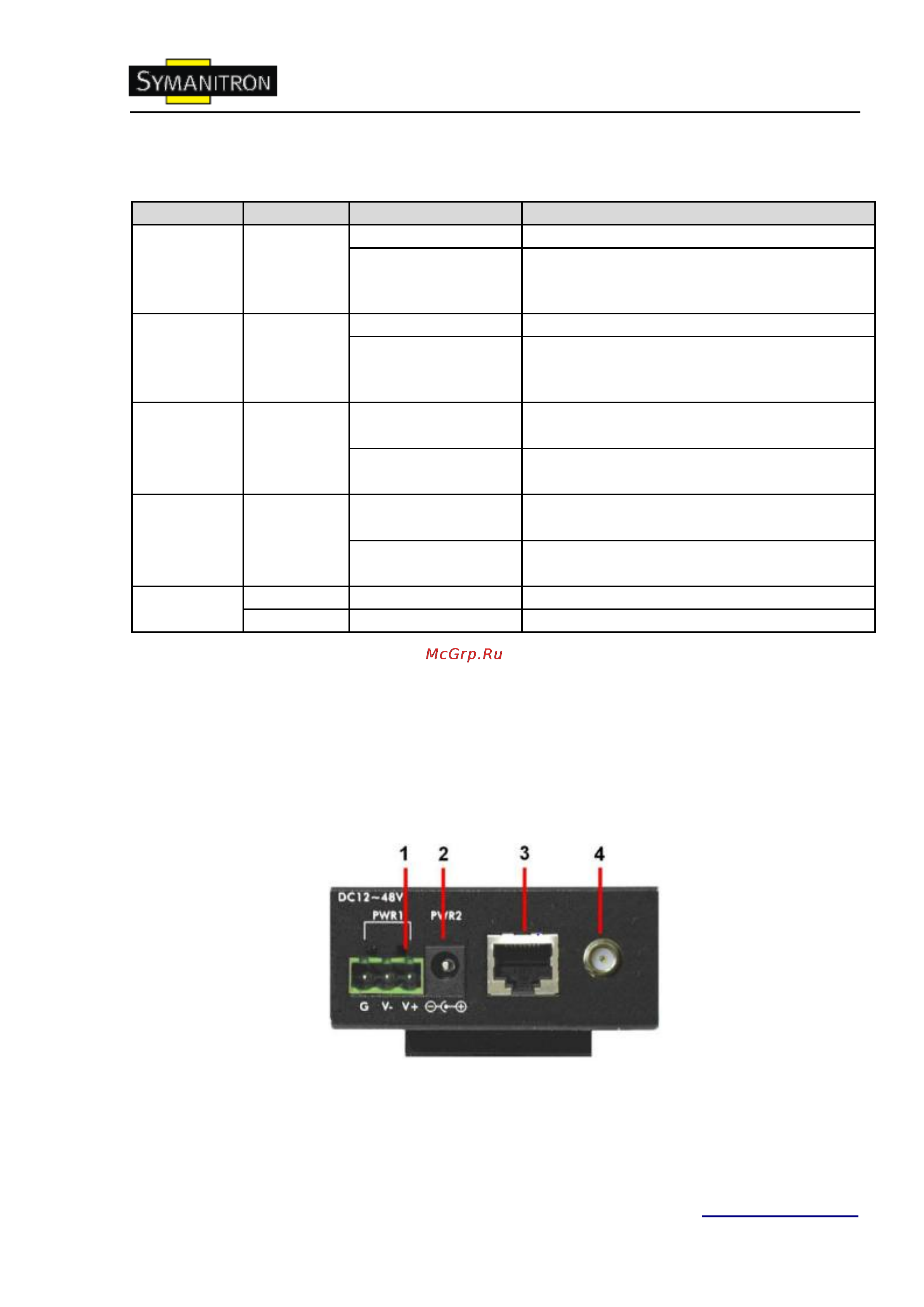

3.2. Индикаторы на передней панели
Индикатор
Цвет
Состояние
Описание
PWR1
Зеленый/
красный
Включен
Подключение постоянного тока
Мигающий
красный
Загорается при IP конфликте (конфликт
IP адресов), или когда DHCP или BOOTP
сервер не отвечает
PWR2
Зеленый/
красный
Включен
Подключение постоянного тока
Мигающий
красный
Загорается при IP конфликте (конфликт
IP адресов), или когда DHCP или BOOTP
сервер не отвечает
ETH
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Оранжевый
включен/мигает
10 Мбит/с LNK/ACT
WLAN
Зеленый/
оранжевый
Зеленый
включен/мигает
Хороший сигнал LNK/ACT WLAN
Оранжевый
включен/мигает
Слабый сигнал LNK/ACT WLAN
Serial
Зеленый
Мигает
Последовательный порт передает данные
Красный
Мигает
Последовательный порт получает данные
3.3. Верхняя панель
Элементы на верхней панели DS-11WG:
1. Клеммная колодка: PWR1 (12~48В постоянного тока)
2. Разъем питания: PWR2 (12~48В постоянного тока)
3. Ethernet коннектор RJ45: 2 10/100Base-T(X) Ethernet интерфейса
4. Обратный SMA коннектор для антенны на 2.4 ГГц
3.4. Нижняя панель
Элементы на нижней панели DS-11WG:
