Руководство пользователя DS-11WG
www.symanitron.ru 19

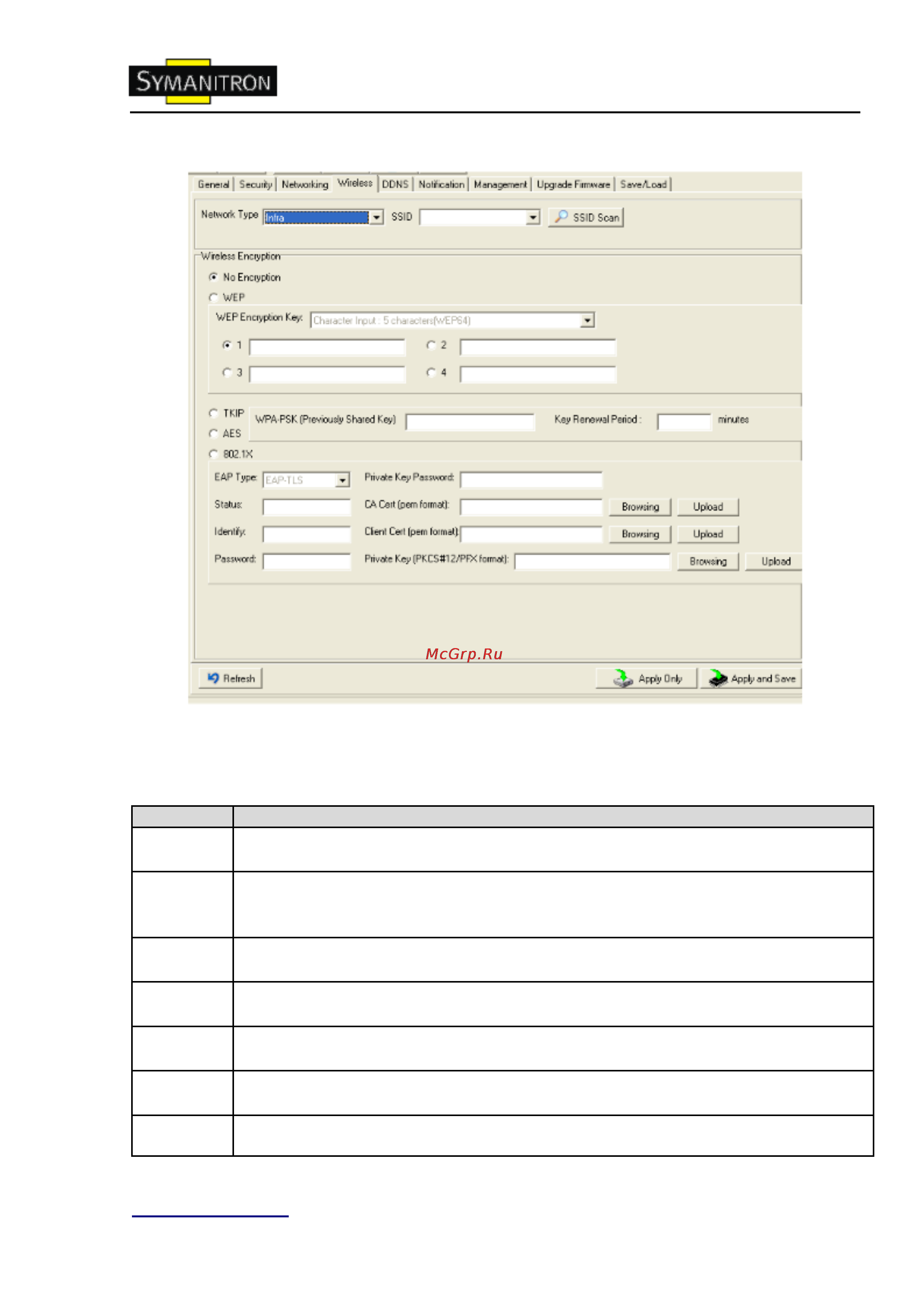

Рис. Настройка беспроводного соединения
Таблица настроек беспроводного соединения
Поле
Описание
Network
Type
INFRA и ADHOC
SSID
Идентификатор сети SSID - обязательная настройка. SSID – уникальное имя,
которое идентифицирует сеть. Все устройства сети должны использовать
один SSID идентификатор для взаимодействия в сети.
Channel
Все устройства сети должны быть подключены к одному каналу, чтобы
взаимодействовать в сети. Вы можете выбрать Автоматический режим.
NO
Encryption
Вы можете выбрать режим без шифрования, но это не надежно, поэтому его
использование не рекомендуется.
WEP
Вы можете настроить 4 вида шифрования: 5 символов (WEP64), 13 символов
(WEP128), 10 цифр (WEP64), 26 цифр (WEP128).
TKIP
TKIP (Протокол целостности временного ключа) – ключевой протокол
управления.
AES
AES (Симметричный алгоритм блочного шифрования/) – алгоритм симметричного
цифрового шифра с различной битовой длиной.
