Руководство пользователя DS-11WG
www.symanitron.ru 35

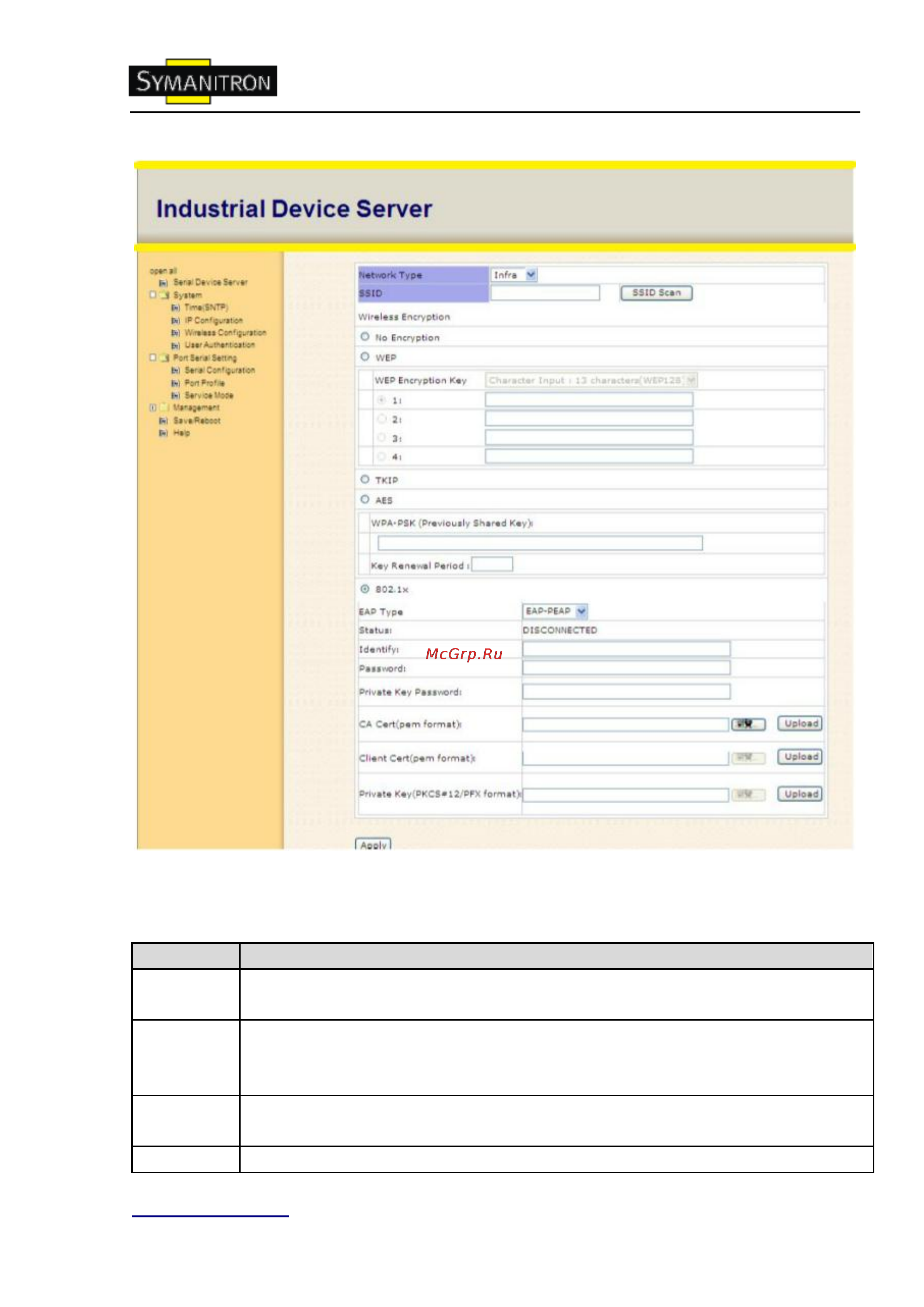

Рис. Настройки беспроводного соединения
Таблица настройки беспроводного соединения
Поле
Описание
Network
Type
INFRA и ADHOC
SSID
Идентификатор сети SSID - обязательная настройка. SSID – уникальное имя,
которое идентифицирует сеть. Все устройства сети должны использовать
один SSID идентификатор для взаимодействия в сети.
Channel
Все устройства сети должны быть подключены к одному каналу, чтобы
взаимодействовать в сети. Вы можете выбрать Автоматический режим.
NO
Вы можете выбрать режим без шифрования, но это не надежно, поэтому его
