Symanitron DS-11-WG [19/53] Настройки беспроводного соединения
![Symanitron DS-11-WG [19/53] Настройки беспроводного соединения](/views2/1069155/page19/bg13.png)
Руководство пользователя DS-11WG
18 www.symanitron.ru

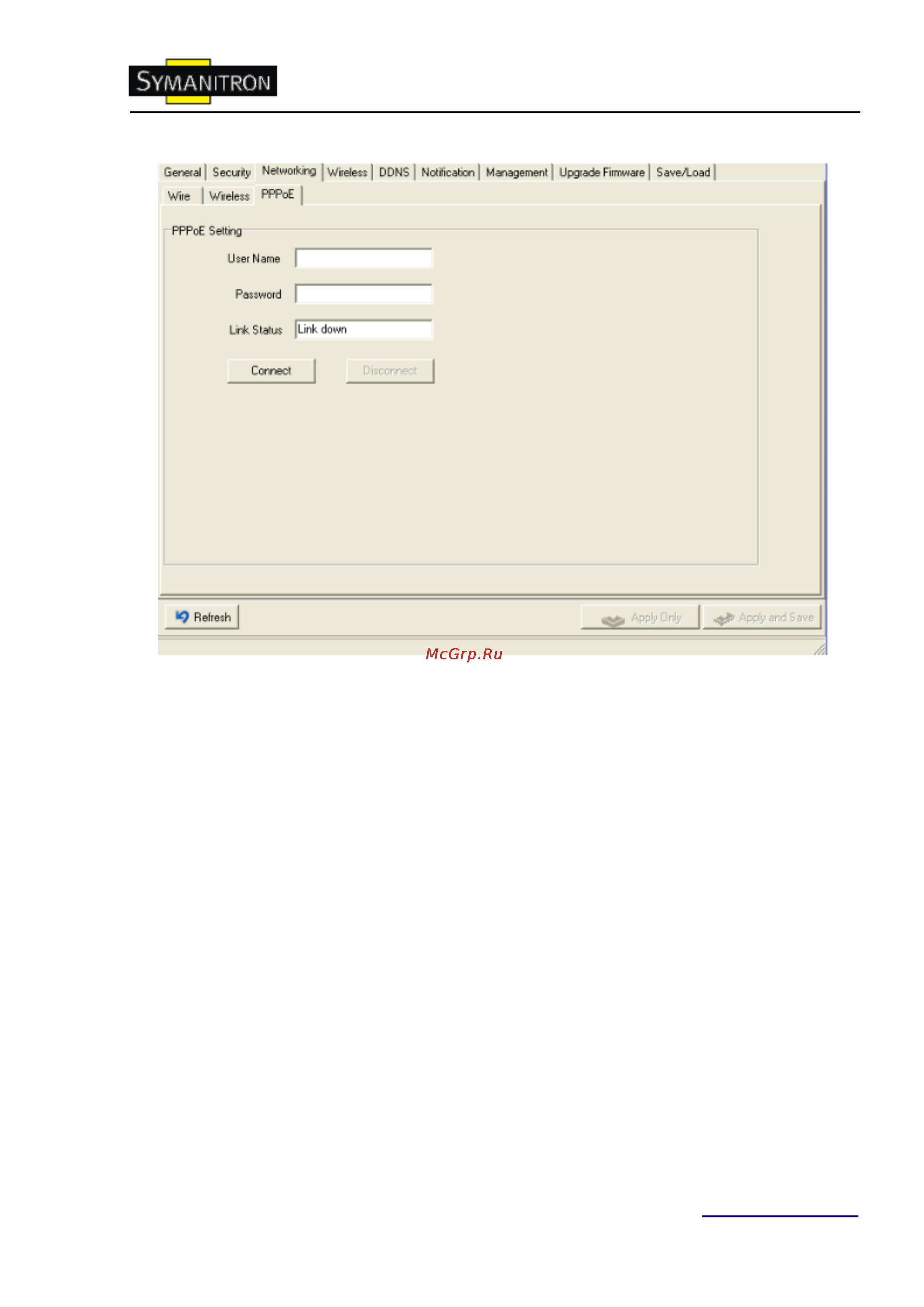

Рис. PPPoE
Настройки беспроводного соединения
Беспроводное соединение включает 2 режима: INFRA и ADHOC. В режиме INFRA
сеть объединяется при помощи одной точки доступа, а ADHOC является комбинацией
беспроводных и мобильных устройств, обеспечивающих связь между собой даже когда
отсутствует система типа INFRA
