Руководство пользователя DS-11WG
www.symanitron.ru 5

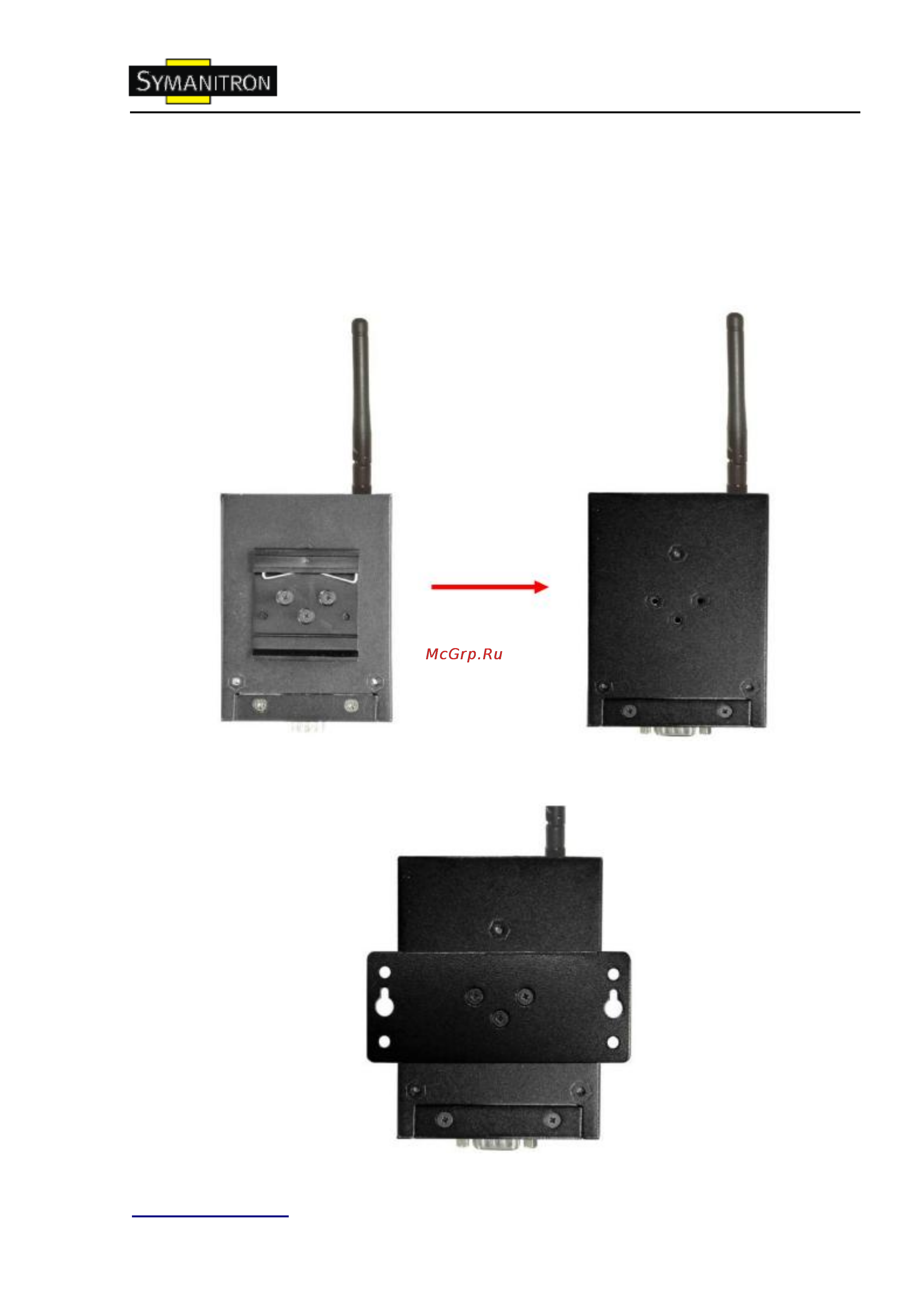

2.2. Крепление DS-11WG на стену
Каждый DS-11WG имеет еще один способ крепления. Панель настенного крепления
можно найти в комплекте. Следующие шаги показывают, как закрепить DS-11WG на
стену:
Шаг 1: Снимите крепление DIN-рейки
Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
