Руководство пользователя DS-11WG
6 www.symanitron.ru

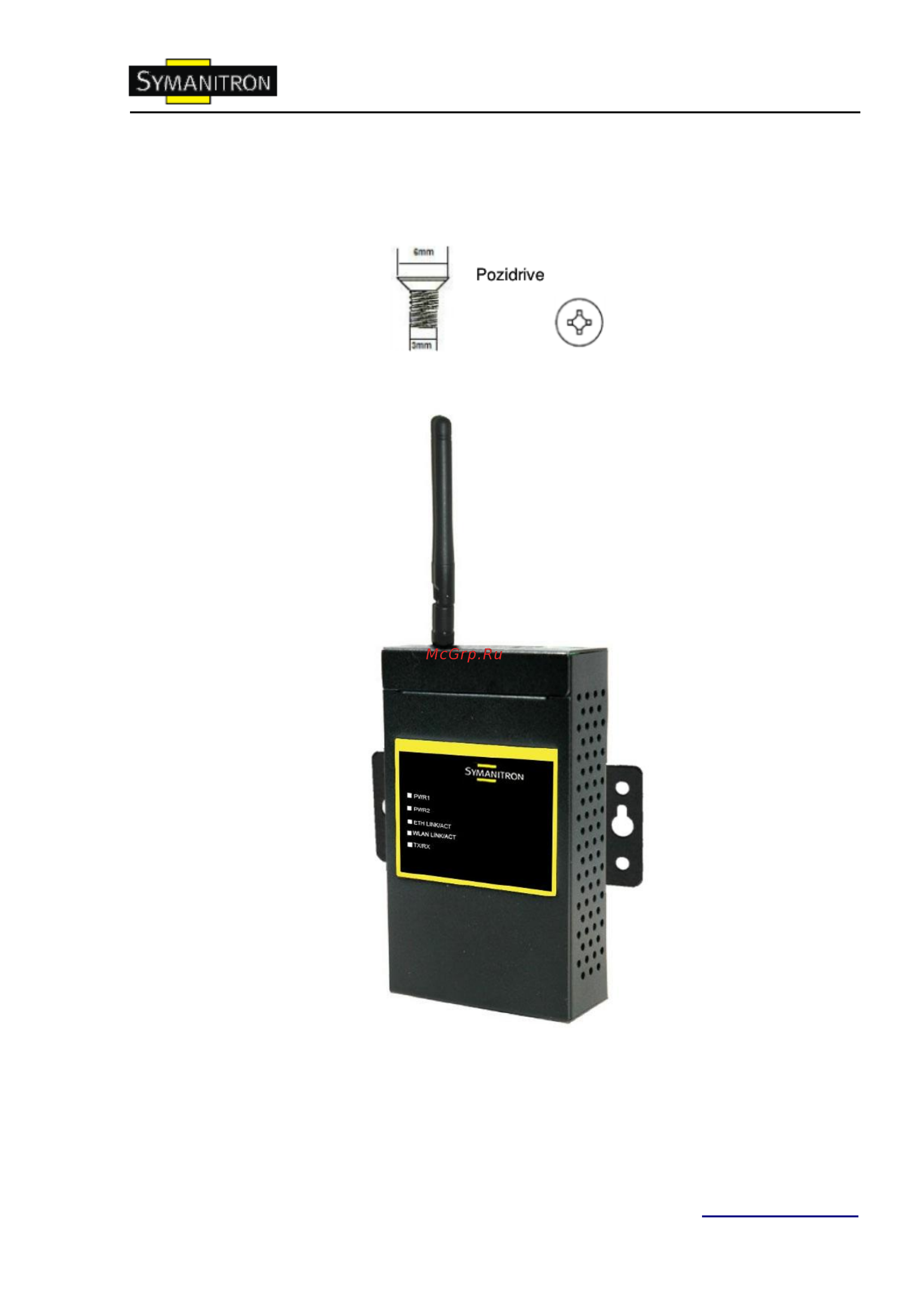

Спецификация шурупов показана на рисунках ниже. Чтобы защитить DS-11WG от
любых повреждений, размер шурупов должен быть не больше размеров, использующихся
на серверах устройств.
Шаг 3: Прикрепите собранный DS-11WG к стене.
