составляет мин. 3 мм.
• Эта обязанность отменяется если подводящий
кабель оснащен вилкой и эту вилку можно
запросто и без препятствий вынуть из розетки.

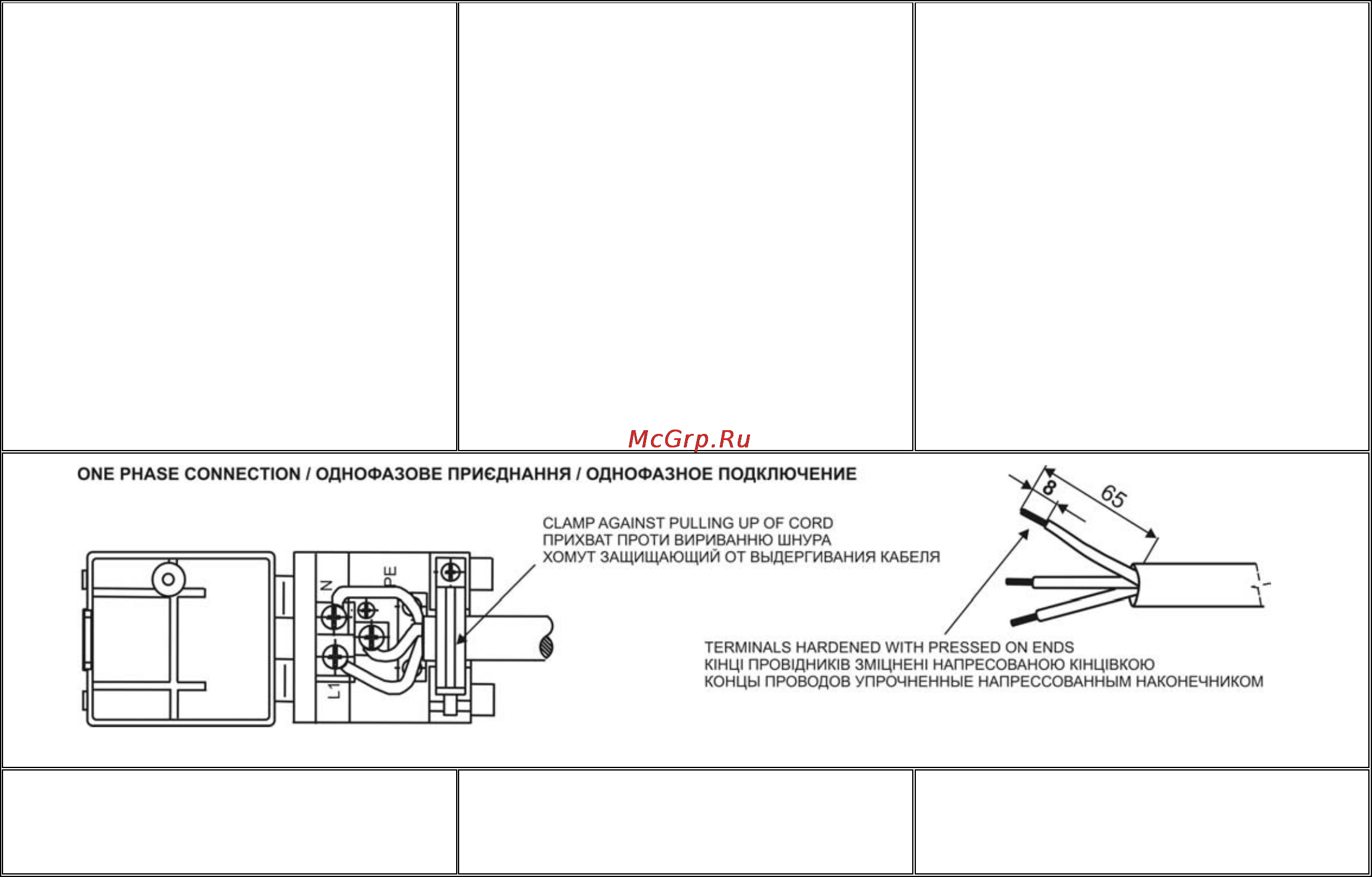

• Для присоединения варочной плиты используйте
3 жильный кабель с сечением 1,5мм, на пр.типа
H05VV-F3G1,5, концы которого надо обработать,
как это приведено на рисунке.
• Концы проводов необходимо укрепить против
растрепывания напрессованными
наконечниками.
• После того как укрепите концы проводов под
головками винтов клемм, вставьте кабель в
клеммную коробку и зафиксируйте его хомутом
против выдергивания.
• После этого закройте крышку клеммной коробки.
• После присоединения потребитель разверните в
рабочее положение, вложите в вырез и
проверьте позицию присоединительного кабеля.
• Варочную плиту закрепите при помощи зажимов
(см. рисунок) соответствующим усилием так,
чтобы не повредить потребитель.
Даний обов’язок відпадає, якщо шнур для
приєднання має виделку, яку можна легко витягнути
з розетки.
• Для підключення варильної поверхні слід
використовувати 3-ти жильний провід діаметром
1,5 мм, напр. тип H05VV-F3G1,5, кінці котрого
необхідно підготувати згідно з малюнком.
• Кінці провідників необхідно укріпити від
розтріпування напресованими кінцівками.
• Укріпіть кінці провідників під голівки гвинтів у
клемнику, вкладіть кабель в клемник і зафіксуйте
його обоймою від виривання.
• Потім закрийте кришку клемника.
• Після підключення, розверніть споживач у робоче
положення, вставте його у отвір, і перевірте
позицію приєднання кабелю.
• Варильну поверхню прикріпіть за допомогою
прихватів (див. малюнок) з відповідним зусиллям
так, щоб не пошкодити споживач.
without obstruction pulled out from the socket.
• Use a 3 core cable of 1.5 mm cross section, for
instance of type H05VV-F3G1,5 with cable ends
modified according to the picture for connection of
hotplate.
• The cable ends should be fastened against fraying
with pressed on cable ends.
• Put the cable into the terminal box and secure
against pulling up with clip after fastening of core
ends under the screw heads of terminals.
• Close the terminal box cover at the end.
• For connecting turn the appliance into working
position, insert it to the cut out and check the position
of connection cable.
• Fasten the hotplate with clamps (see the picture) and
with appropriate force for preventing the damaging of
appliance.
ПРИМЕЧАНИЕ:
Производитель оставляет за собой право
небольших изменений вытекающих из
инновационных или технологических изменений,
которые не влияют на функцию изделия.
ПОПЕРЕДЖЕННЯ:
Виробник залишає за собою право проводити дрібні
зміни у інструкції, що випливають з вдосконалення
або технологічних змін виробу, які не мають вплив
на функцію виробу.
NOTICE:
The producer reserves the right for small modifications
of manual, following from the technical or technological
changes of product, which have no influence to the
function of product.
