14 | 第二章: 硬件安装

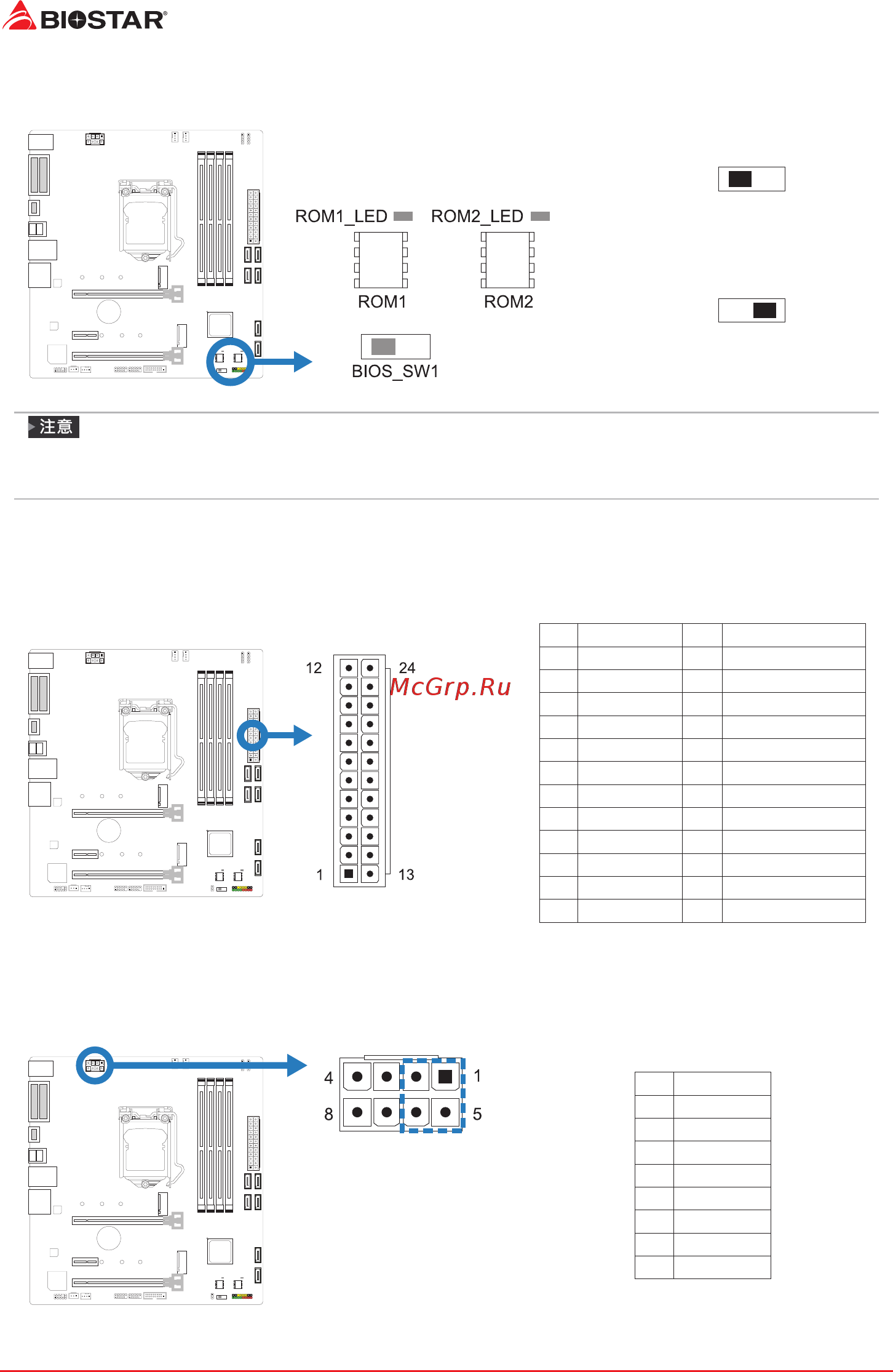

BIOS_SW1: 双BIOS切换开关

此开关让你从双BIOS (ROM1/ROM2) 中选择其一作为开机之用。

主BIOS (ROM1)运作中

LED指示燈（ROM1_LED）將会点

亮

，顯示主BIOS正运作中。

备用BIOS (ROM2)运作中

LED指示燈（ROM2_LED）將会点

亮

，顯示备用BIOS正运作中。

当你的系统開機時，不要使用此开关。

在刷新BIOS之前，请确保该开关设置为你想要刷新的BIOS ROM。

2�7 接口和插槽

ATXPWR1: ATX电源接口

为了更好的兼容性，我们建议使用标准的ATX24-pin电源供应此接口的电源。

针定义针定义

13 +3.3V 1 +3.3V

14 -12V 2 +3.3V

15 接地 3 接地

16 PS_ON 4 +5V

17 接地 5 接地

18 接地 6 +5V

19 接地 7 接地

20 NC 8 PW_OK

21 +5V 9 唤醒电压+5V

22 +5V 10 +12V

23 +5V 11 +12V

24 接地 12 +3.3V

ATXPWR2: ATX电源接口

此接口给CPU电路提供+12V电压。若CPU电源插头为4针脚，请将其插入ATXPWR2的

1-2-5-6针脚。

针定义

1 +12V

2 +12V

3 +12V

4 +12V

5 接地

6 接地

7 接地

8 接地

承接下页
