Biostar B450GT Версия 5.0 [11/122] Install system memory

Chapter 2: Hardware installaon | 11

B450GT

2.4 Install System Memory

DDR4 Modules

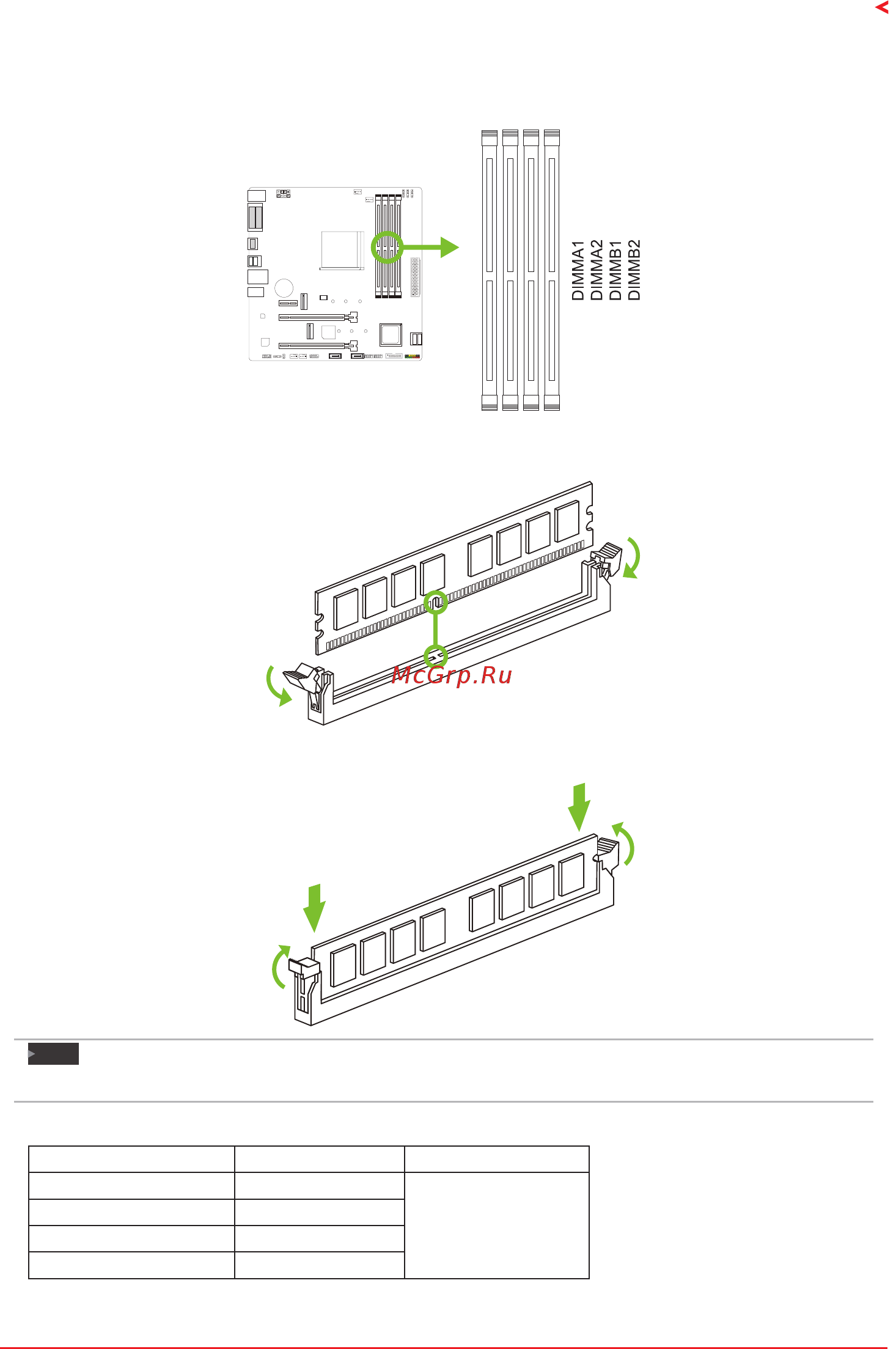

Step 1: Unlock a DIMM slot by pressing the retaining clips outward. Align a DIMM on the slot

such that the notch on the DIMM matches the break on the slot.

Step 2: Insert the DIMM vercally and rmly into the slot unl the retaining clips snap back in

place and the DIMM is properly seated.

Note

 IftheDIMMdoesnotgoinsmoothly,donotforceit.Pullitallthewayoutandtryagain.

Memory Capacity

DIMM Socket Locaon DDR4 Module Total Memory Size

DIMMA1 8GB/16GB/32GB

Max is 128GB.

DIMMA2 8GB/16GB/32GB

DIMMB1 8GB/16GB/32GB

DIMMB2 8GB/16GB/32GB
