Biostar B450GT Версия 5.0 [95/122] 系統記憶體

第二章: 硬體安裝 | 11

B450GT

2.4 系統記憶體

DDR4記憶體模組

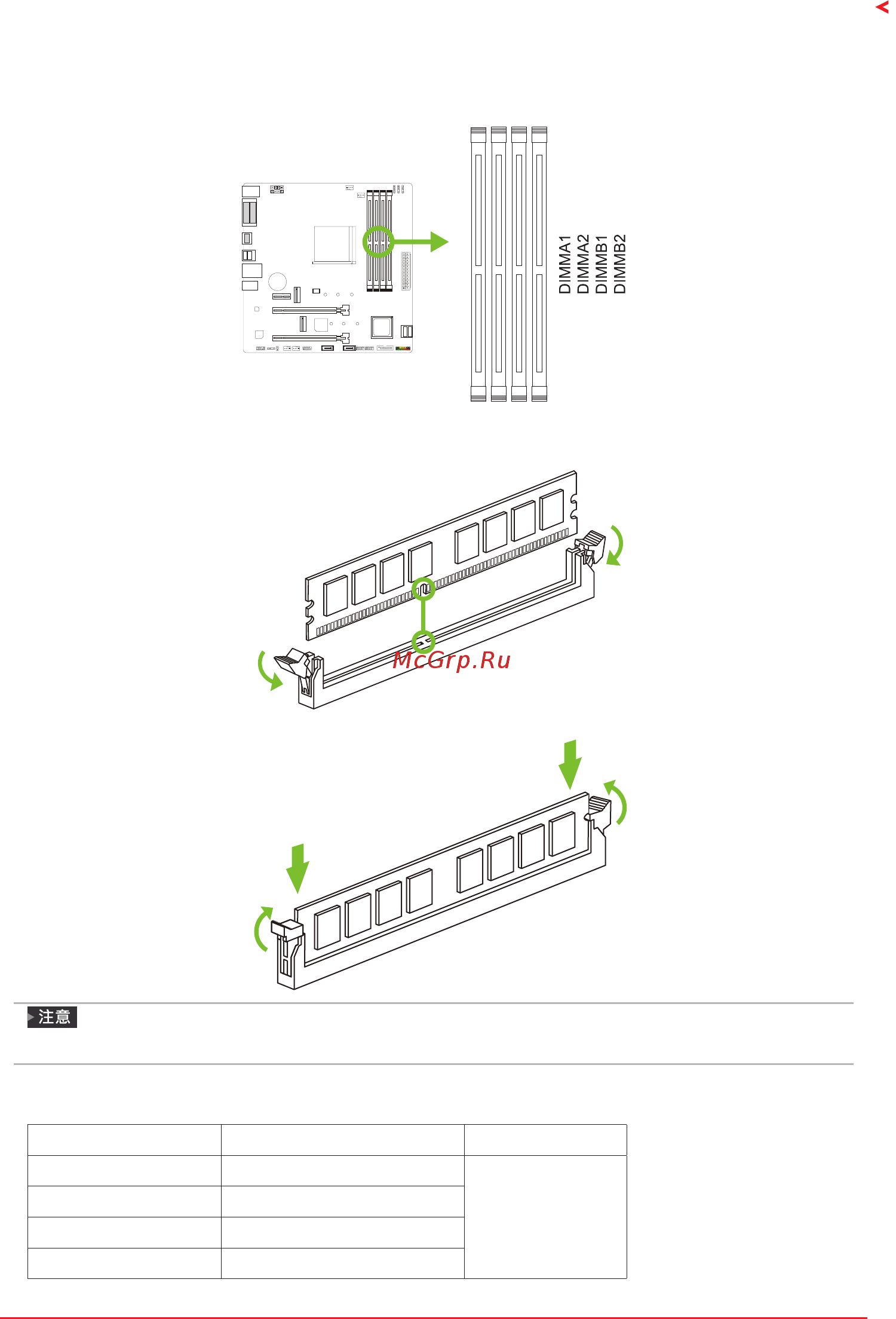

步驟1: 向外按壓固定夾以解鎖DIMM插槽。對準插槽上的DIMM，以使DIMM上的槽口

與插槽上的缺口符合。

步驟2: 垂直將DIMM牢固地插入插槽，直到固定夾扣跳回原位，並且DIMM正確就位。

如果DIMM未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。

記憶體容量

DIMM插槽位置 DDR4模组總記憶

DIMMA1 8GB/16GB/32GB

最大為 128GB.

DIMMA2 8GB/16GB/32GB

DIMMB1 8GB/16GB/32GB

DIMMB2 8GB/16GB/32GB
