第二章: 硬體安裝 | 15
B450GT

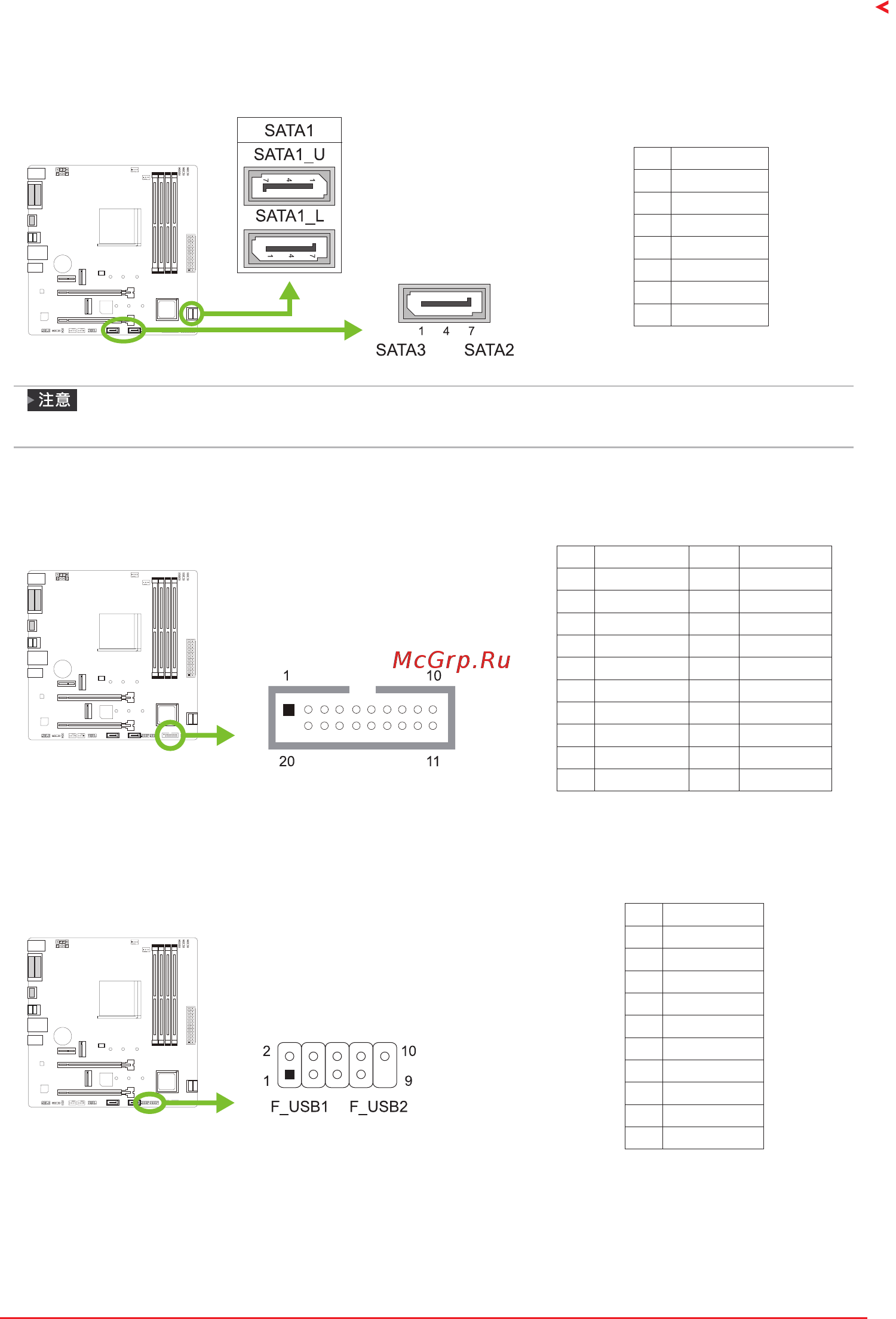

SATA1 (SATA1_U/ SATA1_L)/ SATA2/ SATA3: Serial ATA 6.0 Gb/s接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
»
當安裝SATA SSD模組於PCIE-M2_1插槽，SATA_3U接頭將會被禁用。
JFRONT_USB3_1: 前置面板USB 3.2(Gen1)接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義 針 定義
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 接地
4 接地 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 接地
7 接地 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB1/ F_USB2: 前置面板USB 2.0接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 接地
8 接地
9 Key
10 NC
