14 | 第二章: 硬體安裝

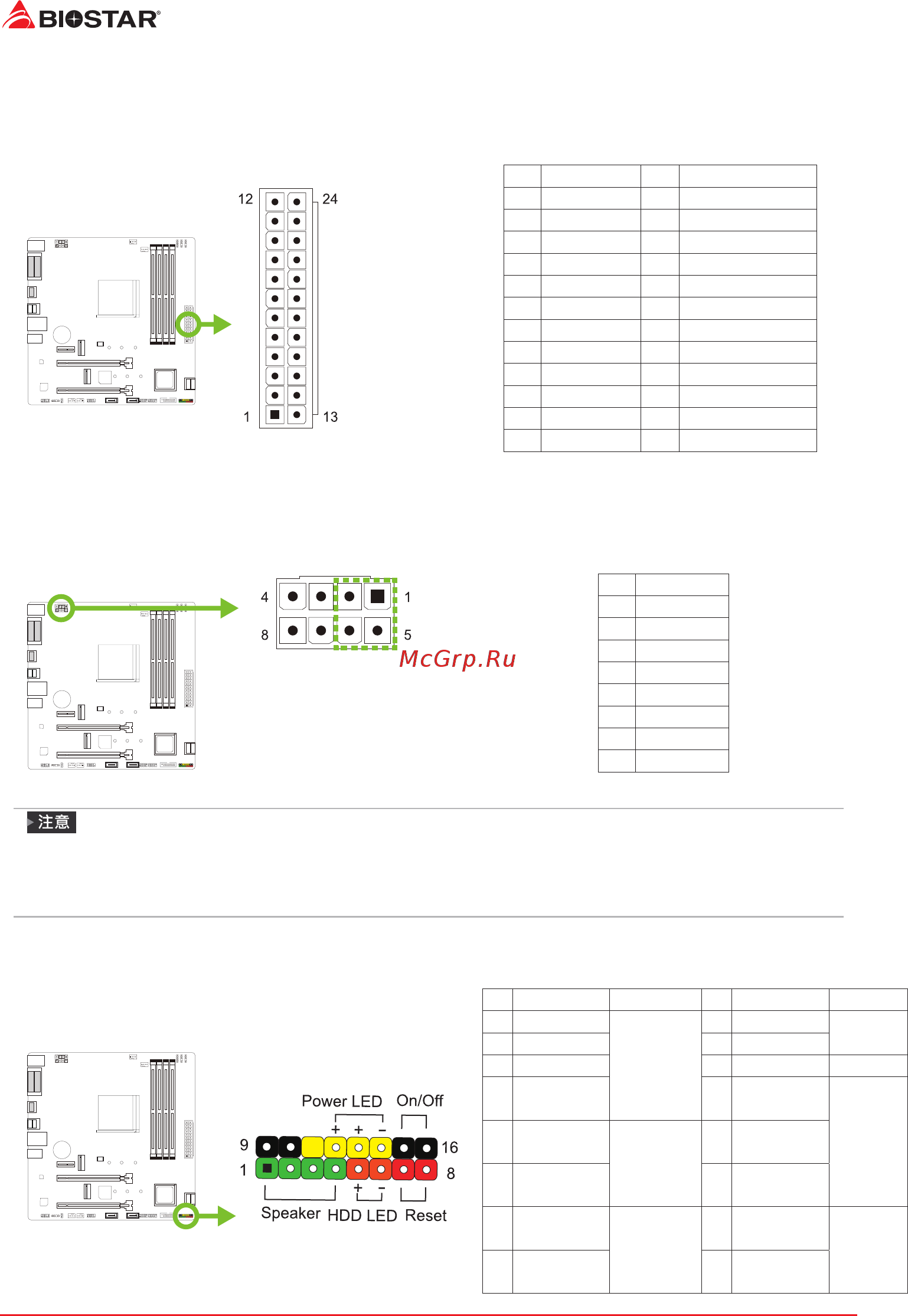

2.7 接頭和插槽
ATXPWR1: ATX電源插槽
為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。
針 定義 針 定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 喚醒電壓+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 接地 12 +3.3V
ATXPWR2: ATX電源插槽
此插槽為CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請將其插入ATXPWR2的
1-2-5-6針腳。
針 定義
1 +12V
2 +12V
3 +12V
4 +12V
5 接地
6 接地
7 接地
8 接地
»
開機前，請確保ATXPWR1和ATXPWR2插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
PANEL1: 前置面板接頭
此16針腳接頭包含開機，重新啓動，硬碟指示燈，電源指示燈和喇叭接頭。
針 定義 功能 針 定義 功能
1 +5V
Speaker
Connector
9 N/A
N/A
2 N/A 10 N/A
3 N/A 11 N/A N/A
4 Speaker 12
Power LED
(+)
Power
LED
5
HDD LED
(+)
Hard drive
LED
13
Power LED
(+)
6 HDD LED (-) 14
Power LED
(-)
7 Ground
Reset
button
15
Power
button
Power-on
button
8
Reset
control
16 Ground
