챕터 2: 하드웨어 설치 | 13
B450GT
듀얼 채널 메모리 설치
듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다: 동일
용량의 메모리 한 짝(2개를 아래의표와 같이 설치하여 주십시오.
듀얼 채널 상태 DIMMA1 DIMMA2 DIMMB1 DIMMB2
가능 O X O X
가능 X O X O
가능 O O O O
(O는 메모리가 설치된 상태를, X는 메모리가 설치되지 않은 상태를 의미합니다.)
» 1개 이상의 메모리 모듈을 설치할 때에, 동일 브랜드, 동일 용량 메모리를 사용하는 것을
권장합니다.

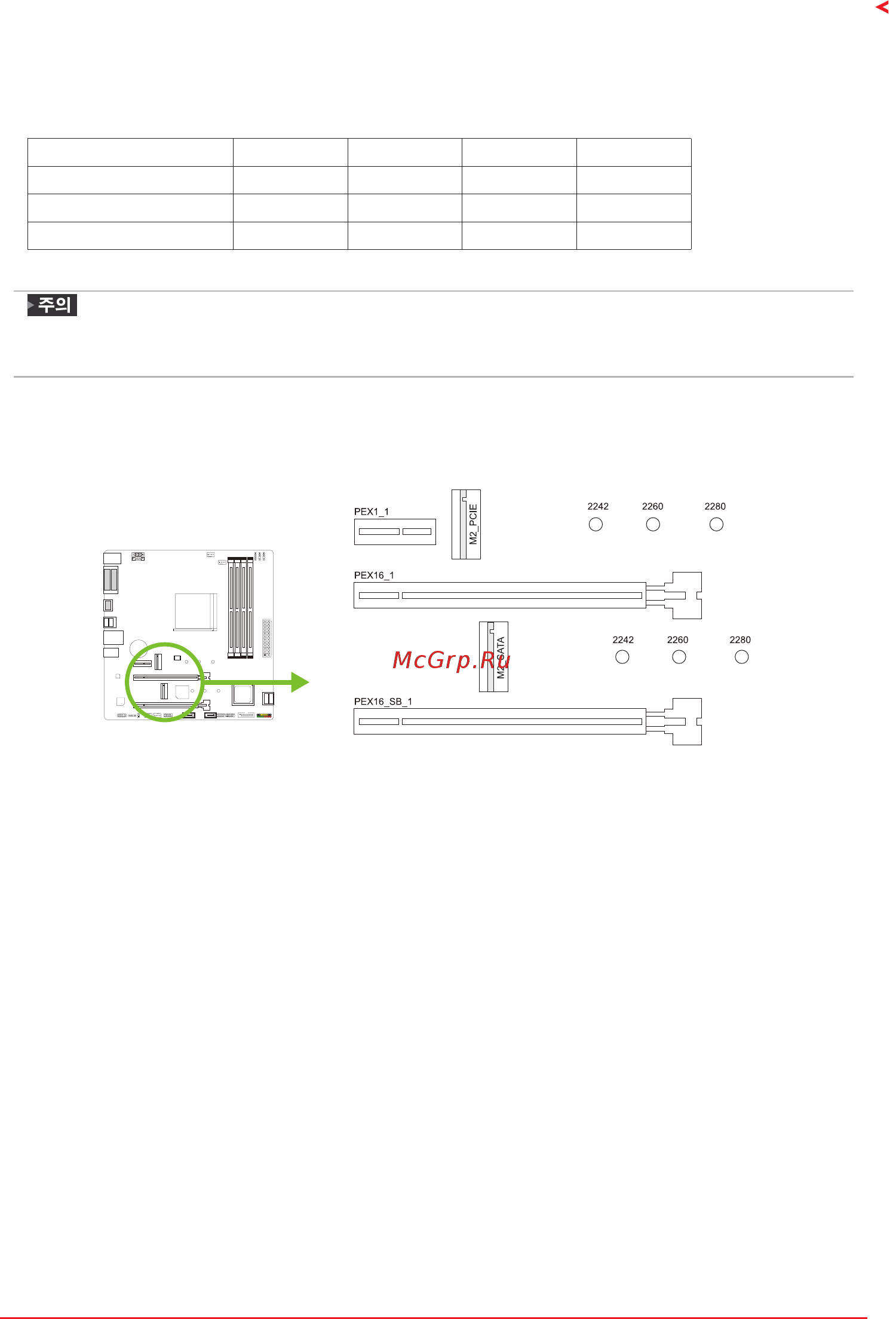

2�5 확장 슬롯
PEX16_1: PCI-Express 3세대 x16 슬롯 (x16 차선) (APU를 사용할 때
대역폭은 x8 레인입니다)
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 16GB/s이며
총 32GB/s입니다.
PEX16_SB_1: PCI-Express 2세대 x16 슬롯 (x4 차선)
• PCI-Express 2.0 규격.
• 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 2GB/s이며 총
4GB/s입니다.
PEX1_1: PCI-Express 2세대 x1 슬롯
• PCI-Express 2.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 500MB/s이며, 총 1GB/s 입니다.
M2_PCIE/ M2_SATA: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.
