16 | 챕터 2: 하드웨어 설치

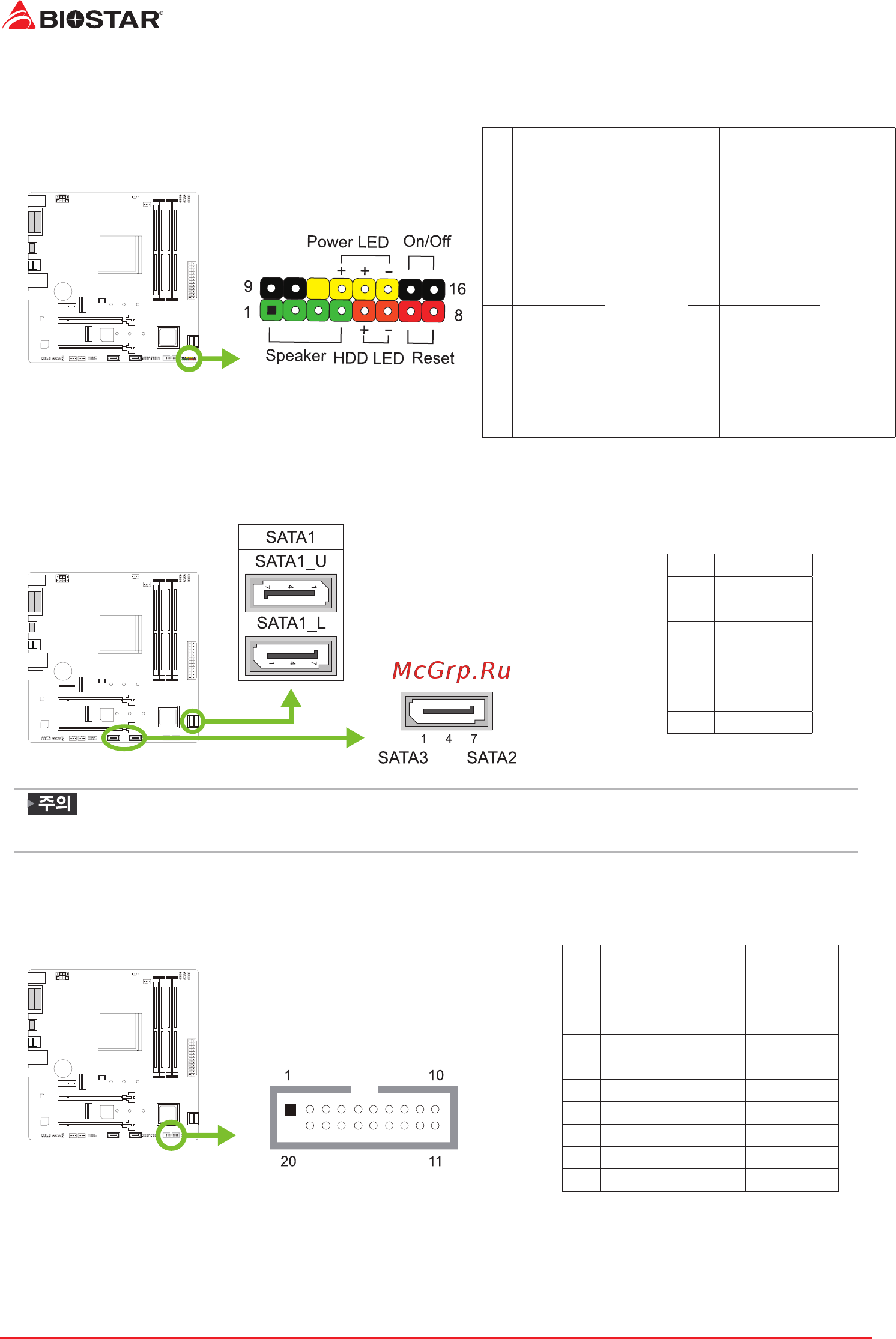

PANEL1: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열 기능 핀 배열 기능
1 +5V
Speaker
Connector
9 N/A
N/A
2 N/A 10 N/A
3 N/A 11 N/A N/A
4 Speaker 12
Power LED
(+)
Power
LED
5
HDD LED
(+)
Hard drive
LED
13
Power LED
(+)
6
HDD LED
(-)
14
Power LED
(-)
7 Ground
Reset
button
15
Power
button
Power-on
button
8
Reset
control
16 Ground
SATA1 (SATA1_U/ SATA1_L)/ SATA2/ SATA3: 시리얼 ATA 6�0 Gb/s 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
» M2_SATA 슬롯이 사용되면 SATA3 커넥터가 비활성화됩니다.
JFRONT_USB3_1: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
