Biostar B450GT Версия 5.0 [90/122] 主板結構圖

6 | 第一章: 主板介绍

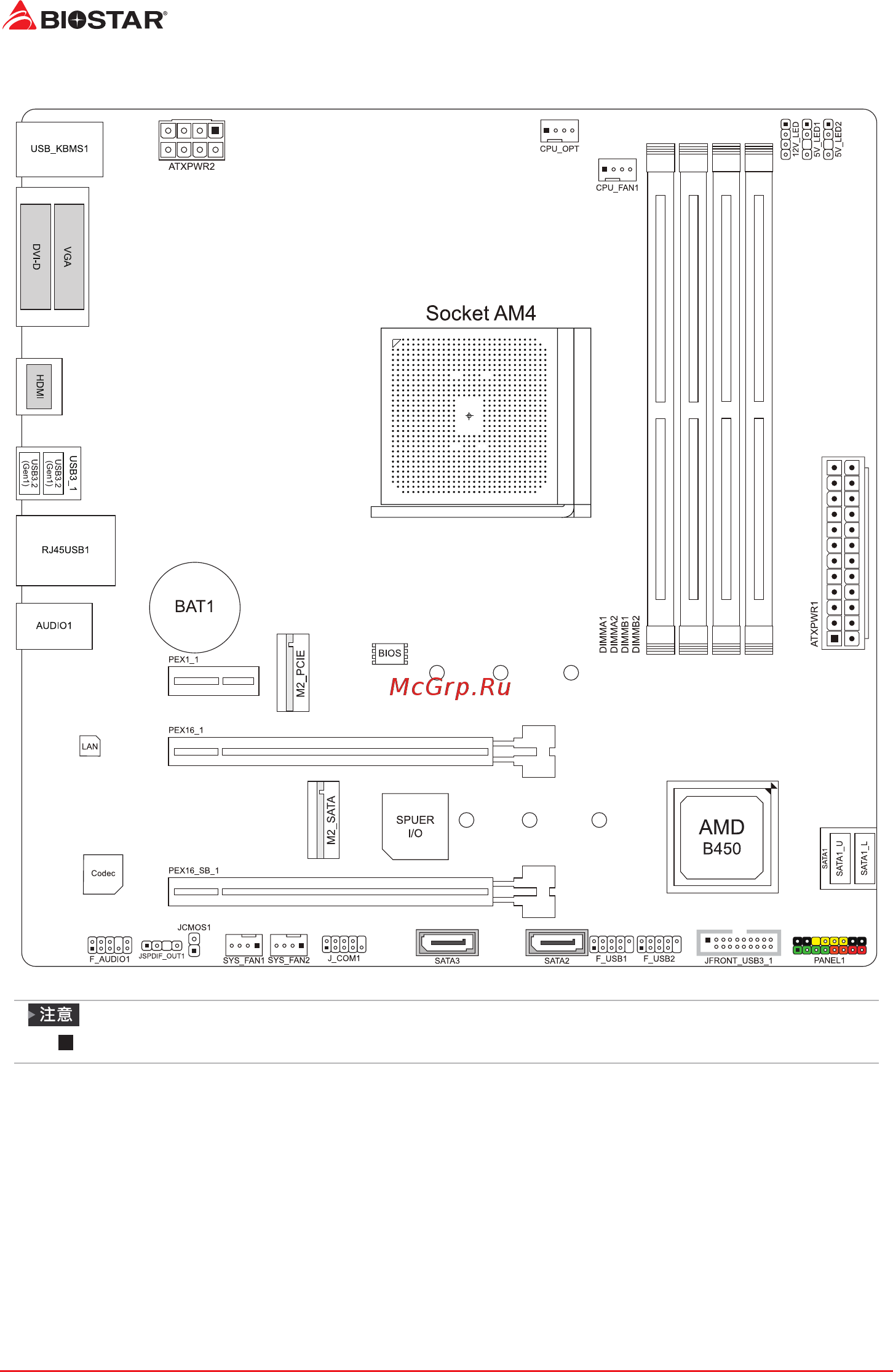

1.5 主板結構圖

標示為針腳1

Содержание

Fcc information and copyright 1
Appendix i specifications in other languages 39 2
Chapter 1 introduction 3 2
Chapter 2 hardware installation 7 2
Chapter 3 uefi bios software 19 2
Chapter 4 useful help 33 2
Fcc information and copyright 1 2
Table of contents 2
1 before you start 3
Chapter 1 introduction 3
Package checklist 3
3 specifications 4
Chapter 1 introduction 4
B450gt 5
Chapter 1 introduction 5 5
Rear panel connectors 5
Chapter 1 introduction 6
Motherboard layout 6
Chapter 2 hardware installation 7
Install central processing unit cpu 7
Install a heatsink 8
Chapter 2 hardware installation 10
Connect cooling fans 10
Cpu_fan1 cpu fan header 10
Cpu_fan1 cpu_opt sys_fan1 2support4 pinand3 pinheadconnectors whenconnecting withwiresontoconnectors pleasenotethattheredwireisthepositiveandshouldbeconnectedto pin 2 andtheblackwireisgroundandshouldbeconnectedtopin 1 gnd cpufanheader cpu_opt supportwatercoolingfanandcpufan 10
Cpu_opt cpu fan header 10
Sys_fan1 sys_fan2 system fan header 10
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 10
B450gt 11
Chapter 2 hardware installation 11 11
Ddr4 modules 11
Install system memory 11
Memory capacity 11
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 11
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 11
Chapter 2 hardware installation 12
Dual channel memory installation 12
Expansion slots 12
M2_pcie m2_sata m m key slot 12
O means memory installed x means memory not installed 12
Pci express 2 compliant data transfer bandwidth up to 500mb s per direction 1gb s in total 12
Pci express 2 compliant theoretical maximum bandwidth using two slots simultaneously is 2gb s for each slot a total of 4gb s 12
Pci express 3 compliant theoretical maximum bandwidth using two slots simultaneously is 16gb s for each slot a total of 32gb s 12
Pex16_1 pci express gen3 x16 slot x16 lanes when using apu the bandwidth is x8 lanes 12
Pex16_sb_1 pci express gen2 x16 slot x4 lanes 12
Pex1_1 pci express gen2 x1 slot 12
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 12
The m slot supports m type 2242 2260 2280 ssd module when installing m ssd module please place the screw and hex pillar to correct position m2_pcie the bandwidth is depended on cpu ryzen is 32gb s apu is 16gb s supports m pci express module up to gen3 x4 32gb s nvme ahci ssd m2_sata supports m sata iii 6gb s module 12
Install an expansion card 13
Jcmos1 clear cmos jumper 13
Jumper switch setting 13
Atxpwr1 atx power source connector 14
Atxpwr2 atx power source connector 14
Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 14
Chapter 2 hardware installation 14
Clear cmos procedures 1 remove ac power line 2 set the jumper to pin 1 2 short you can use a metal object like a screwdriver to touch the two pins 3 wait for five seconds 4 after clearing the cmos values be sure the jumper is pin 1 2 open 5 power on the ac 6 load optimal defaults and save settings in cmos 14
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 14
Headers connectors 14
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 14
B450gt 15
Chapter 2 hardware installation 15 15
Jfront_usb3_1 header for usb 3 gen1 5gb s ports at front panel 15
Panel1 front panel header 15
Sata1 sata1_u sata1_l sata2 sata3 serial ata 6 gb s connectors 15
These connectors connect to sata hard disk drives via sata cables 15
This 16 pin header includes power on reset hdd led power led and speaker connection 15
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 15
Whenm2_sataslotisoccupied thesata3connectorwillbedisabled 15
Chapter 2 hardware installation 16
F_audio1 front panel audio header 16
F_usb1 f_usb2 header for usb 2 ports at front panel 16
Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 16
Jspdif_out1 digital audio out connector 16
The connector is for connecting the s pdif output bracket 16
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 16
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 16
B450gt 17
Chapter 2 hardware installation 17 17
Ensureproperpinconnectingtoyourleddevice wrongconnectionmaydamageyourleddeviceor motherboard the12v_ledconnectorsupportsto5050rgbledstripswiththemaximumpowerratingof3a 12v the5v_ledconnectorsupportsupto300ledsws2818bindividuallyaddressablergbledstrips withthemaximumpowerratingof3a 5v pleaseusethevividleddjsoftwaretocontroltheleds fordetailedsoftwaresettinginformation refertochapter3 17
J_com1 serial port connector 17
The motherboard has a serial port header for connecting rs 232 port 17
This header providers 12v power and rgb control pins for rgb led device 5050 smd 17
This header providers 5v power and data control pins for argb led device ws2818b 17
V_led rgb led device 5050 smd header 17
V_led1 5v_led2 addressable rgb led device ws2818b header 17
Bios update 19
Chapter 3 uefi bios software 19
Uefi bios setup 19
Installing software 23
Launching software 23
Software 23
Chapter 4 useful help 33
Driver installation 33
Ami bios beep code 34
Ami bios post code 34
Boot block beep codes 34
Chapter 4 useful help 34
Post bios beep codes 34
B450gt 35
Chapter 4 useful help 35 35
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 36
Chapter 4 useful help 36
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 36
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 36
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 36
Troubleshooting 36
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 36
Raid definitions 37
Raid functions 37
Appendix i specifications in other languages 39
Appendix i specifications in other languages 39 39
Arabic 39
B450gt 39
M2_pcie 39
Picass 39
Raven ridge apu ryzen amd 39
Ryzen cpu summit ridge pinnacle ridge matisse 39
تﺎﻔﺻاﻮﻤﻟا 39
Appendix i specifications in other languages 40
German 40
Appendix i specifications in other languages 41 41
B450gt 41
Russian 41
Спецификации 41
Appendix i specifications in other languages 42
Spanish 42
Appendix i specifications in other languages 43 43
B450gt 43
Appendix i specifications in other languages 44
Fcc조항 45
면책 설명 45
정전기방지 조작 규칙 45
있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 46
목차 47
정보 및 저작권 1 47
챕터 1 들어가는 글 4 47
챕터 2 하드웨어 설치 8 47
챕터 3 uefi 바이오스 소프트웨어 20 47
챕터 4 유용한 도움말 34 47
1 시작하기에 앞서 48
2 패키지 체크리스트 48
챕터 1 들어가는 글 48
3 사양 49
B450gt 49
챕터 1 들어가는 글 5 49
4 후면 패널 커넥터 50
챕터 1 들어가는 글 50
5 마더보드 레이아웃 51
B450gt 51
챕터 1 들어가는 글 7 51
1 cpu 설치 52
챕터 2 하드웨어 설치 52
2 cpu 쿨러 설치 53
3 쿨링 팬 연결 55
B450gt 55
Cpu_fan1 cpu 팬 헤더 55
Cpu_fan1 cpu_opt sys_fan1 2 은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 cpu 팬 헤더 cpu_opt 수냉식 팬 및 cpu 팬을 지원합니다 55
Cpu_opt cpu 팬 헤더 55
Sys_fan1 sys_fan2 시스템 팬 헤더 55
챕터 2 하드웨어 설치 11 55
쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 55
4 시스템 메모리 설치 56
Ddr4 모듈 56
단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 56
단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 56
메모리 용량 56
챕터 2 하드웨어 설치 56
5 확장 슬롯 57
B450gt 57
M 슬롯은 m 타입 2242 2260 2280 ssd 모듈을 지원합니다 m ssd 모듈을 장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오 57
M2_pcie m2_sata m 2 m key 슬롯 57
O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 57
Pci express 2 규격 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 2gb s이며 총 4gb s입니다 57
Pci express 2 규격 방향 당 데이터 전송 대역폭은 최대 500mb s이며 총 1gb s 입니다 57
Pci express 3 규격 두 슬롯을 동시에 사용하는 경우 이론적인 최대 대역폭은 각 슬롯 당 16gb s이며 총 32gb s입니다 57
Pex16_1 pci express 3세대 x16 슬롯 x16 차선 apu를 사용할 때 대역폭은 x8 레인입니다 57
Pex16_sb_1 pci express 2세대 x16 슬롯 x4 차선 57
Pex1_1 pci express 2세대 x1 슬롯 57
듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 57
듀얼 채널 메모리 설치 57
챕터 2 하드웨어 설치 13 57
6 점퍼 스위치 설정 58
Jcmos1 cmos 클리어 점퍼 58
확장 카드 설치 58
7 헤더 커넥터 59
Atxpwr1 atx 전원 커넥터 59
Atxpwr2 atx 전원 커넥터 59
B450gt 59
Cmos 클리어 과정 1 ac 파워 코드를분리합니다 2 점퍼를 핀 1 2 짧다 으로 설정하고 두 개의 핀을 드라이버와 같은 금속 물체를 사용해 터치합니다 3 5초 가량 기다립니다 4 cmos 값이 지워진 후 점퍼가 핀 1 2 열림 로 설정되어 있는지 확인합니다 5 ac 파워 코드를 연결합니다 6 최적화된 기본값을 로드하고 cmos에 설정을 저장합니다 59
더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 59
시스템을 켜기 전 atxpwr1 과 atxpwr2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다 59
이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atxpwr2의 1 2 5 6핀에 꽂아주십시오 59
챕터 2 하드웨어 설치 15 59
Jfront_usb3_1 전면 패널 usb 3 2 1세대 포트용 헤더 60
M2_sata 슬롯이 사용되면 sata3 커넥터가 비활성화됩니다 60
Panel1 전면 패널 헤더 60
Sata1 sata1_u sata1_l sata2 sata3 시리얼 ata 6 0 gb s 커넥터 60
이 16핀 헤더는 파워 온 리셋 hdd led 파워 led 스피커 연결을 포함하고 있습니다 60
이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 60
이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 60
챕터 2 하드웨어 설치 60
B450gt 61
F_audio1 전면 패널 오디오 헤더 61
F_usb1 f_usb2 전면 패널 usb 2 0 포트용 헤더 61
Jspdif_out1 디지털 오디오 출력 커넥터 61
이 커넥터는 s pdif 출력 브라켓 연결 용도로 쓰입니다 61
이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 61
이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 61
전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 61
챕터 2 하드웨어 설치 17 61
J_com1 직렬포트 62
Led 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오 잘못된 연결은 led 장치또는 메인보드에 손상을 줄 수 있습니다 12v_led 커넥터는 최대 정격 전력이 3a 12v 인 5050 rgb led 스트립을 지원합니다 5v_led 커넥터는 최대 300 개의 led를 지원합니다 ws2818b 개별적으로 주소 지정 가능한 rgb led 스트립은 최대 정격 전력이 3a 5v 입니다 vivid led dj 소프트웨어를 사용하여 led를 제어하십시오 자세한 소프트웨어 설정 정보는 3 장을 참조하십시오 62
V_led rgb led 장치 5050 smd 헤더 62
V_led1 5v_led2 addressable rgb led 장치 ws2818b 헤더 62
본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 62
이 헤더는 argb led 장치 ws2818b 를위한 5v 전원 및 데이터 제어 핀을 제공합니다 62
이 헤더는 rgb led 장치 5050 smd 에 12v 전력과 rgb 컨트롤 핀을 제공합니다 62
챕터 2 하드웨어 설치 62
8 leds 63
1 uefi 바이오스 설정 64
2 바이오스 업데이트 64
챕터 3 uefi 바이오스 소프트웨어 64
3 소프트웨어 68
소프트웨어의 설치 68
소프트웨어의 실행 68
1 드라이버 설치 78
챕터 4 유용한 도움말 78
2 ami 바이오스 비프 코드 79
3 ami 바이오스 포스트 코드 79
B450gt 79
Post 바이오스 비프 코드 79
부트 블록 비프 코드 79
챕터 4 유용한 도움말 35 79
챕터 4 유용한 도움말 80
4 문제 해결 81
5 raid 기능 82
Fcc條款 85
免責說明 85
防靜電操作規則 85
17 第三章 uefi bios和軟體 18 86
版權訊息 1 86
目錄 86
第一章主板介绍 3 86
第二章硬體安装 7 86
第四章幫助訊息 32 86
附錄產品中有毒有害物質或元素的名稱及含量 38 86
1 前言 87
2 包裝配件 87
第一章主板介绍 87
3 主板特性 88
第一章主板介绍 88
B450gt 89
後側面板介面 89
第一章主板介绍 5 89
主板結構圖 90
第一章主板介绍 90
中央處理器 cpu 91
第二章硬體安裝 91
散热片 92
Cpu_fan cpu_opt sys_fan1 2支援4個針腳和3針腳接頭接線時請注意紅線是正級需接到第二個針腳黑線接地需接到接地針腳 cpu風扇接頭 cpu_opt 支援水冷風扇和cpu風扇 94
Cpu_fan1 cpu風扇接頭 94
Cpu_opt cpu風扇接頭 94
Sys_fan1 sys_fan2 系統風扇接頭 94
此風扇接頭支援電腦上設置的冷卻風扇風扇電纜和連接器可能因風扇製造商而有差異 94
第二章硬體安裝 94
風扇接頭 94
B450gt 95
Ddr4記憶體模組 95
步驟1 向外按壓固定夾以解鎖dimm插槽對準插槽上的dimm 以使dimm上的槽口與插槽上的缺口符合 95
步驟2 垂直將dimm牢固地插入插槽直到固定夾扣跳回原位並且dimm正確就位 95
第二章硬體安裝 11 95
系統記憶體 95
記憶體容量 95
M 插槽支援2242 2260 2280類型ssd模組安裝m 模組前請將六角柱放到正確的位置 m2_pcie 頻寬取決於cpu ryzen為32gb s apu為16gb s 支援m pci express gen3 x4模組 32gb s nvme ahci ssd pcie m2_2 m sata iii 6 gb s 模組 96
M2_pcie m2_sata m m key 插槽 96
O 表示記憶體已安裝 x 表示記憶體未安裝 96
Pex16_1 pci express gen3 x16 插槽 x16 當使用apu時頻寬為x8 96
Pex16_sb_1 pci express gen2 x16 插槽 x4 96
Pex1_1 pci express gen2 x1 插槽 96
擴充插槽 96
為啓動主板雙通道功能使用記憶體模組必須符合以下要求成對安裝相同密度的記憶體模組如下表所示 96
符合pci express 2 規範同時使用兩個插槽最大頻寬為每個插槽2gb s 總頻寬為4gb s 96
符合pci express 2 規範每個資料傳輸頻寬高達500mb s 總頻寬為1gb s 96
符合pci express 3 規範同時使用兩個插槽最大頻寬為每個插槽16gb s 總頻寬為32gb s 96
第二章硬體安裝 96
雙通道記憶安裝 96
Jcmos1 清空cmos 跳線 97
安裝擴充卡 97
跳線設定 97
Atxpwr1 atx電源插槽 98
Atxpwr2 atx電源插槽 98
Panel1 前置面板接頭 98
接頭和插槽 98
此16針腳接頭包含開機重新啓動硬碟指示燈電源指示燈和喇叭接頭 98
此插槽為cpu電路提供 12v電壓若cpu電源插頭為4針腳請將其插入atxpwr2的 1 2 5 6針腳 98
為了更好的相容性我們建議使用標準的atx24 pin電源供應此插槽的電源 98
第二章硬體安裝 98
開機前請確保atxpwr1和atxpwr2插槽都已插上電源電壓不足可能會導致系統不穩或外接設備無法正常運轉當配置具有大功耗設備的系統時建議您使用具有更高功率輸出的電源供應器 98
B450gt 99
F_usb1 f_usb2 前置面板usb 2 接頭 99
Jfront_usb3_1 前置面板usb 3 gen1 接頭 99
Sata1 sata1_u sata1_l sata2 sata3 serial ata 6 gb s接頭 99
此接頭通過sata數據線連接sata硬碟 99
此接頭連接器允許用戶在pc前置面板上添加usb接頭並且可與各種外部外接設備取得連接 99
當安裝sata ssd模組於pcie m2_1插槽 sata_3u接頭將會被禁用 99
第二章硬體安裝 15 99
F_audio1 前置面板音效接頭 100
J_com1 序列埠接頭 100
Jspdif_out1 s pdif輸出接頭 100
此主板提供序列埠接頭可接rs 232接頭 100
此接頭可連接音效輸出數據線支援hd 高解析音效和ac 97 100
此接頭連接pci支架spdif輸出接頭 100
當使用前置hd音效插孔並插入耳機麥克風時後置聲音將自動禁用建議您連接前置高解析音效插孔即可使用主板高解析音效功能如果要連接使用ac 97前置音效輸出數據線請關閉前置面板插孔檢測功能此功能在系統音效工具中可見 100
第二章硬體安裝 100
Argb rgb led 接頭 5v 12v 101
B450gt 101
Led燈 101
V_led rgb led裝置 5050 smd 接頭 101
V_led1 5v_led2 addressable rgb led裝置 ws2818b 接頭 101
下面的led燈由racing gt evo軟體控制請參閱3 章節的軟體設定 101
此接頭提供12v電源與rgb控制訊號可連接rgb led裝置 5050 smd 101
此接頭提供5v電源與數據控制訊號可連接argb led裝置 ws2818b 101
第二章硬體安裝 17 101
請確保並正確的將針腳連接至led裝置錯誤的連接可能會損壞您的led裝置或主板 12v_led接頭支援5050 rgb led燈條最大輸出功率為3a 12v 5v_led接頭最多可支援300個led ws2818b addressable rgb led燈條最大輸出功耗為 3a 5v 請使用vivid led dj軟體控制led 有關詳細的軟體設定訊息請參閱第3 章 101
Uefi bios設定 102
更新bios 102
第三章 uefi bios和軟體 102
啓動軟體 106
安裝軟體 106
軟體 106
第四章幫助訊息 116
驅動程式安裝注意事項 116
Ami bios 提示音代碼 117
Ami bios 開機自檢代碼 117
B450gt 117
Bios 開機自檢提示音代碼 117
啓動區塊模組提示音代碼 117
第四章幫助訊息 33 117
第四章幫助訊息 118
問題解答 119
Raid 功能 120
Raid 定義 120
附录产品中有毒有害物质或元素的名称及含量 122

Biostar B450GT Версия 5.0 [90/122] 主板結構圖
