24 | Chapter 3: UEFI BIOS & Soware
RACING GT EVO
RACING GT EVO is an easy-to-use program that integrates several BIOSTAR ulies and allows
users to congure these ulies simultaneously and seamlessly.
Note
»
MenucontentsofRACINGGTEVOwillbedierentslightly,dependingondierentmotherboardof
users’computers.
»
Whenthesowareisinstalledorremoved,restartyourcomputer.
System Informaon

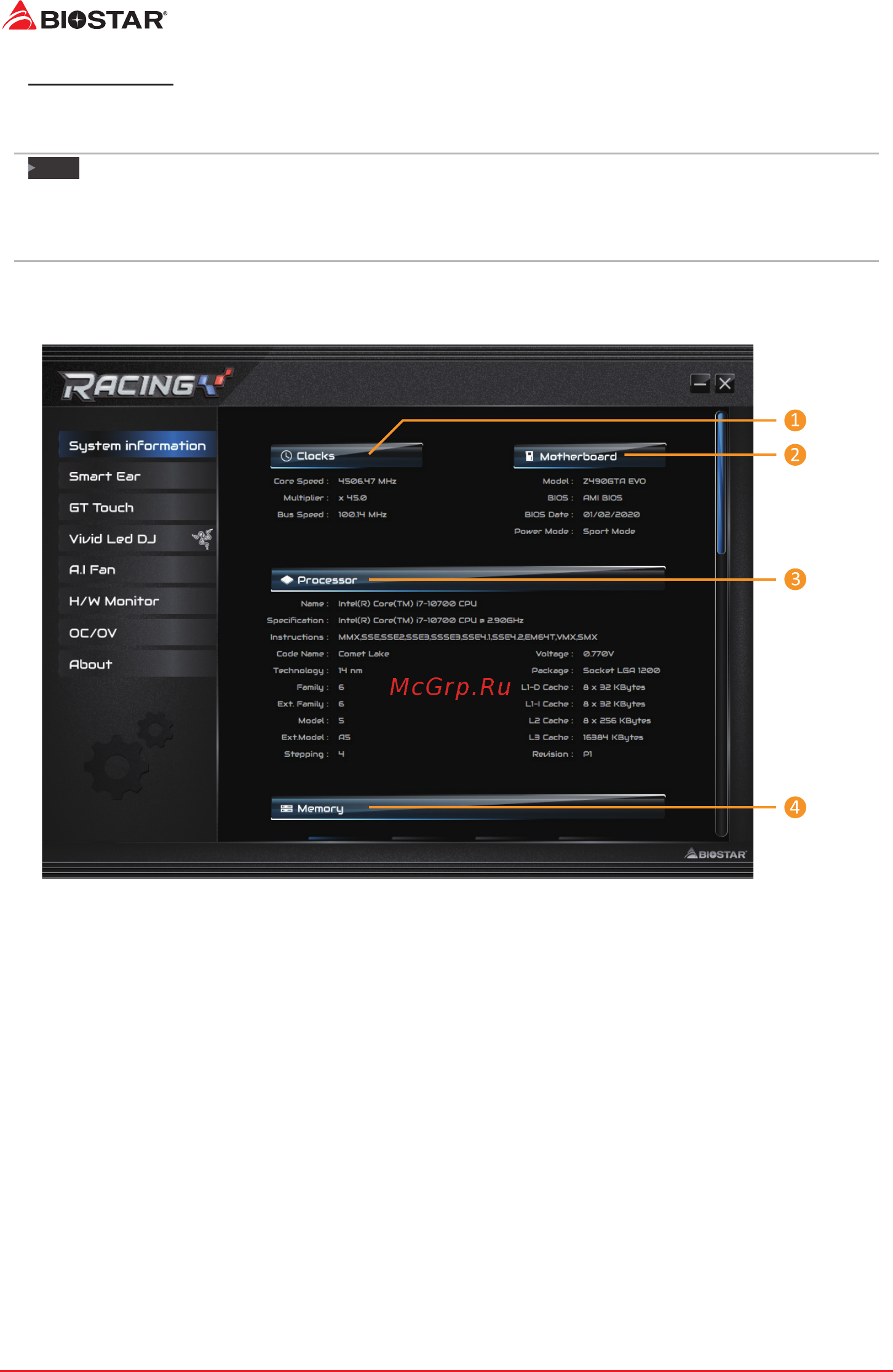

This System Informaon tab provides you an overview of the basic system informaon.
1. Clocks: Shows core speed, mulplier and bus speed.
2. Motherboard: Shows motherboard informaon.
3. Processor: Shows CPU informaon.
4. Memory: Shows memory informaon.
