第二章: 硬體安裝 | 9

B450GT

<類型B>

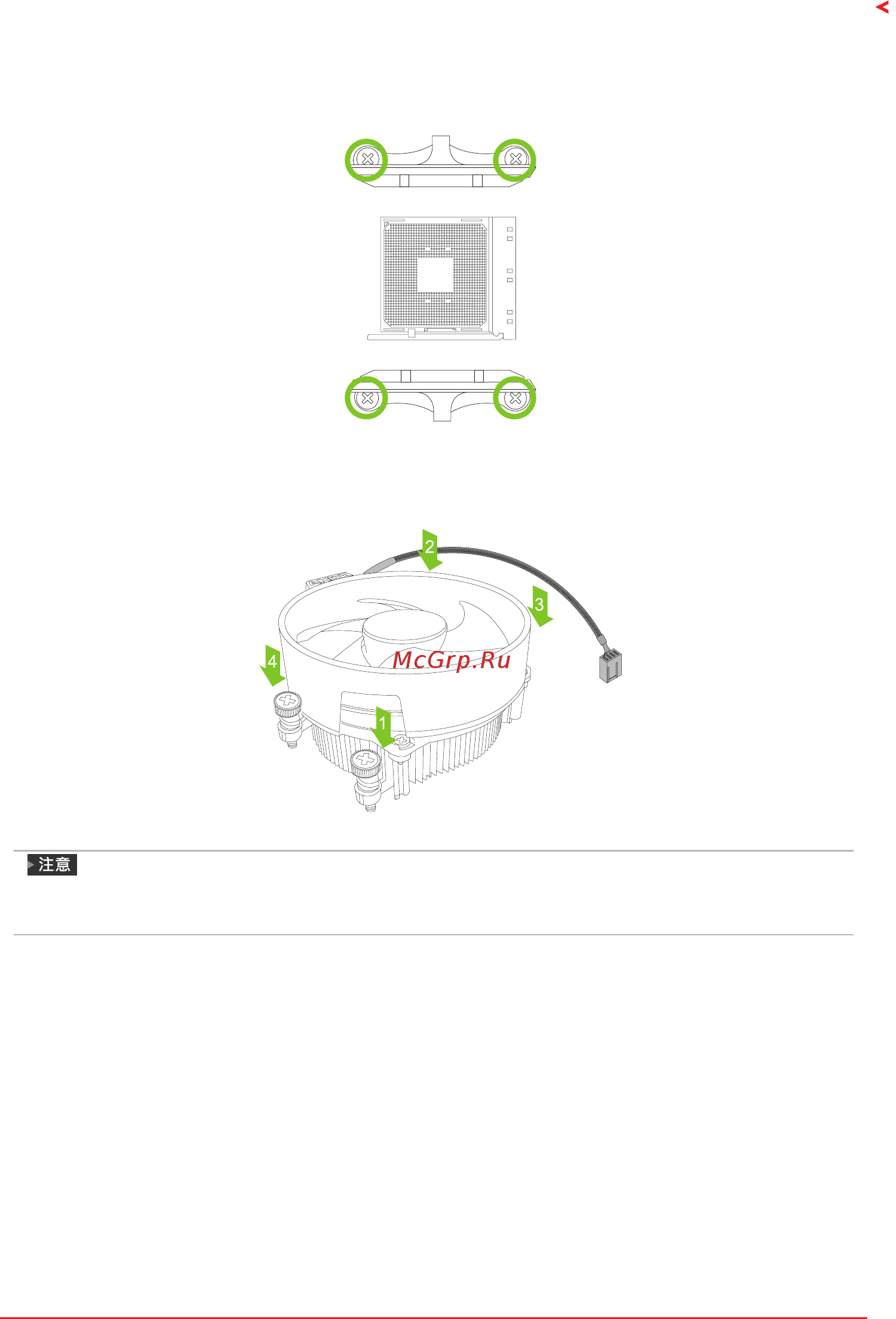

步驟1: 取下主板上的散熱片和風扇零件支架，並保留散熱風扇的鐵背板於主板下方。

步驟2: 將散熱片和風扇零件放置於CPU上方，調整方向使風扇電纜最靠近CPU風扇連接

器，參照示意圖之順序將螺絲鎖入，完成散熱片風扇的安裝。

請務必連接CPU風扇接頭。

請參照CPU靜熱片的安裝手冊獲取正確的安裝訊息。
