RU-13
РУССКИЙ

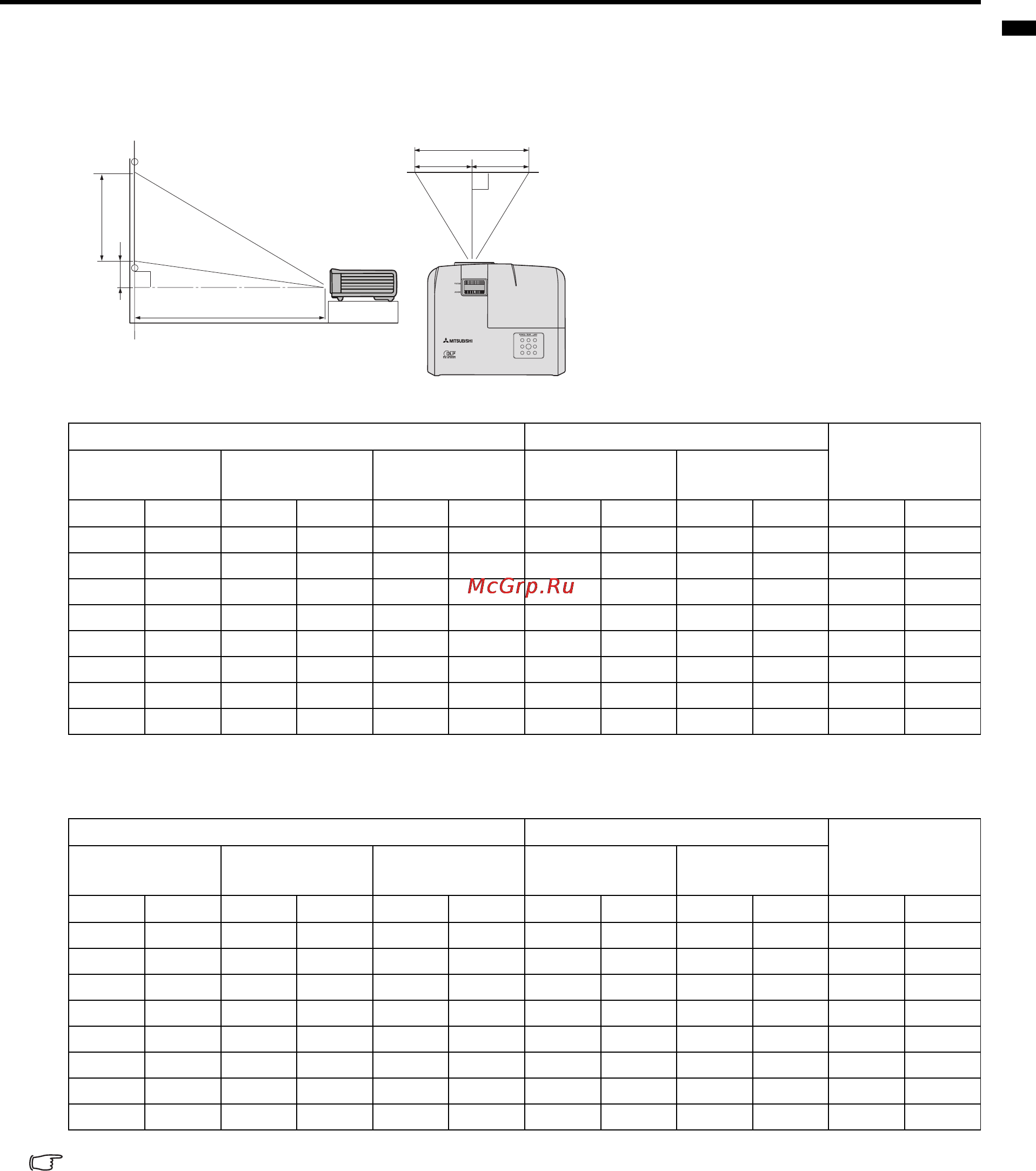

Расположение проектора
Размер изображения зависит от расстояния между экраном и проектором.
Проецирование спереди
(СТАНДАРТНАЯ)
(16:9)
В связи с различиями в применяемых оптических компонентах, возможно отклонение указанных значений в пределах
3%. В случае стационарной установки проектора Mitsubishi рекомендует до окончательной установки проектора
физически измерить размер проецируемого изображения и расстояние проектора после установки проектора на место,
чтобы внести поправку на оптические характеристики проектора. Это позволит определить точное расположение
проектора,
являющееся оптимальным для выбранного места установки.
Экран Расстояние от экрана: L
Hd
Диагональ Ширина: W Высота: H
Минимальное
(ШИРОК.)
максимальное
(ТЕЛЕ)
дюймы см дюймы см дюймы см дюймы м дюймы м дюймы см
40 102 32 81 24 61 60 1,5 66 1,7 2 6
60 152 48 122 36 91 90 2,3 99 2,5 4 9
80 203 64 163 48 122 120 3,0 132 3,4 5 12
100 254 80 203 60 152 150 3,8 165 4,2 6 15
150 381 120 305 90 229 225 5,7 247 6,3 9 23
200 508 160 406 120 305 300 7,6 330 8,4 12 30
250 635 200 508 150 381 375 9,5 412 10,5 15 38
300 762 240 610 180 457 450 11,4 - - 18 46
Экран Расстояние от экрана: L
Hd
Диагональ Ширина: W Высота: H
Минимальное
(ШИРОК.)
максимальное
(ТЕЛЕ)
дюймы см дюймы см дюймы см дюймы м дюймы м дюймы см
40 102 35 89 20 50 66 1,7 73 1,9 6 15
60 152 52 133 29 75 99 2,5 109 2,8 9 22
80 203 70 177 39 100 132 3,4 146 3,7 12 30
100 254 87 221 49 125 166 4,2 182 4,6 15 37
150 381 131 332 74 187 248 6,3 273 6,9 22 56
200 508 174 443 98 249 331 8,4 364 9,3 29 75
250 635 218 553 123 311 414 10,5 455 11,6 37 93
275 699 240 609 135 342 455 11,6 - - 40 103
W
L
Hd
H
BA
A=B
L: Расстояние между экраном и передним краем проектора
H: Высота преоцируемого изображения
