RU-23
РУССКИЙ
Настройка проецируемого изображения

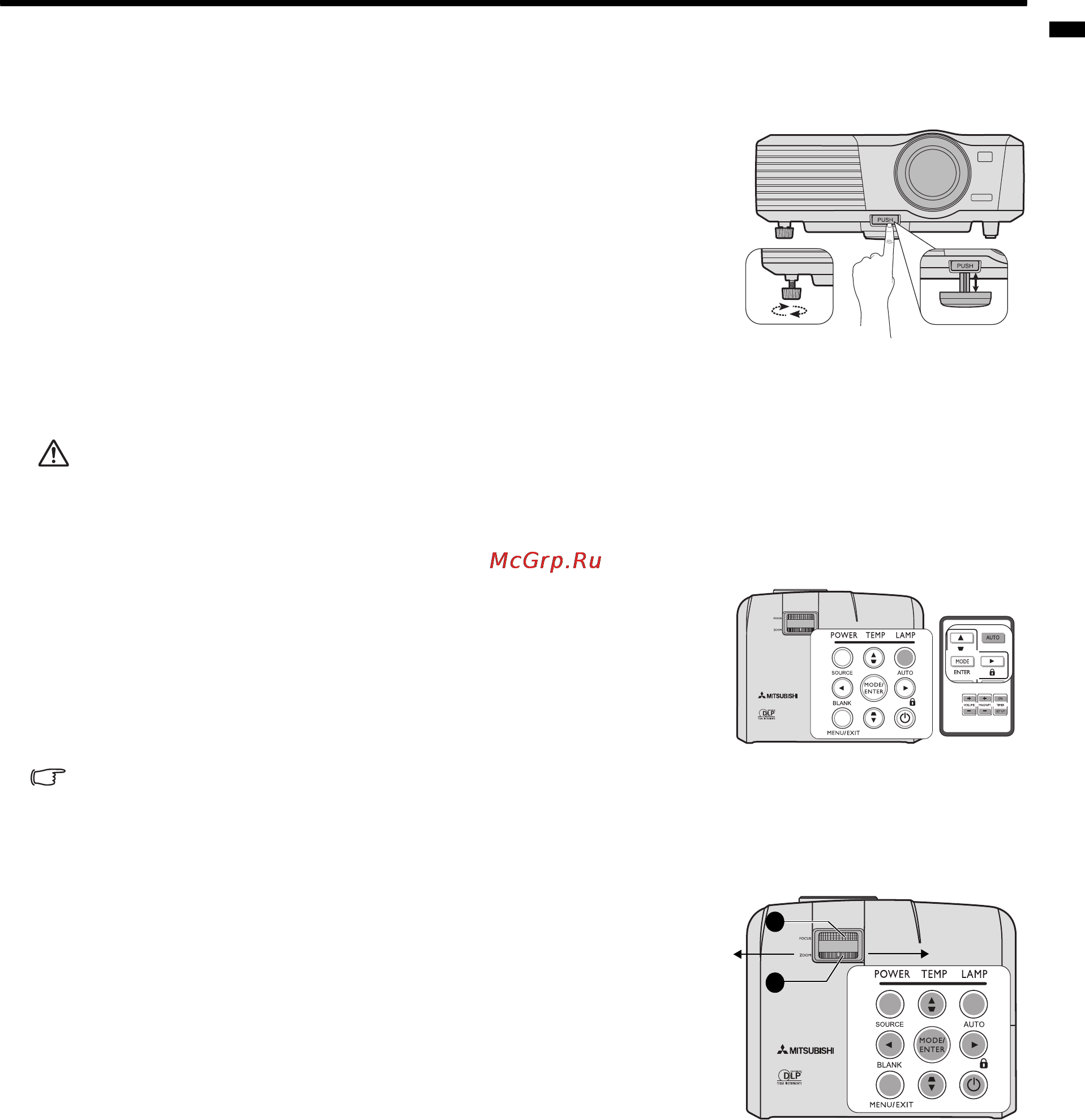

Настройка угла проецирования
Проектор оснащен 1 быстро выпускающейся ножкой регулятора и 1 задней ножкой. С помощью этих ножек
осуществляется регулировка линии проецирования по высоте и углу. Для регулировки проектора:
1. Нажимая кнопку регулятора наклона, поднимайте переднюю часть
проектора. После того, как изображение будет расположено должным
образом, отпустите кнопку регулятора наклона, чтобы заблокировать
ножку регулятора в этом
положении.
2. Для точной регулировки горизонтального угла проецирования
используйте заднюю ножку регулятора.
Чтобы убрать ножку, удерживая поднятый проектор, нажмите кнопку
регулятора наклона, затем медленно опустите проектор. Заверните ножку
заднего регулятора наклона в обратном направлении.
Если проектор установлен на наклонной поверхности или если экран и луч
проектора не перпендикулярны друг другу, проецируемое
принимает трапециевидную форму. Для коррекции этого искажения см.
раздел "Коррекция трапецеидального искажения" на стр. 24.
• При включенной лампе в объектив смотреть запрещается. Интенсивный луч света от лампы может повредить
глаза.
• Будьте осторожны при нажатии кнопки регулировки, так как она расположена близко к отверстию для отвода
горячего воздуха.
Автоматическая настройка изображения
В некоторых случаях может возникнуть необходимость оптимизации
качества изображения. Для этого нажмите кнопку AUTO (АВТО) на
проекторе или на пульте ДУ. В течение 3 секунд встроенная функция
интеллектуальной автоматической настройки выполнит перенастройку
частоты и фазы синхронизации для обеспечения наилучшего качества
изображения.
В верхней левой части экрана в течение 3 секунд будут показаны
сведения
о текущем источнике сигнала.
• При включенной функции AUTO (АВТО) экран остается пустым.
• Данная функция доступна только при выбранном сигнале ПК (аналоговый
RGB).
Точная настройка размера и резкости изображения
На рисунке справа, (A) кольцо фокусировки, (B) кольцо
масштабирования
1. Отрегулируйте масштаб (с помощью кольца
масштабирования B)
2. Для малого расстояния/большого экрана поверните кольцо
до упора в сторону Wide (Широк.).
Для большого расстояния/маленького экрана поверните
кольцо до упора в сторону Tele (Теле).
3. Отрегулируйте фокусировку (с помощью кольца
фокусировки А)
4. Поверните проектор несколько раз в
стороны, чтобы
отрегулировать размер экрана.
5. При необходимости, снова отрегулируйте фокусировку.
2
1
B
A
Tele
Wide
