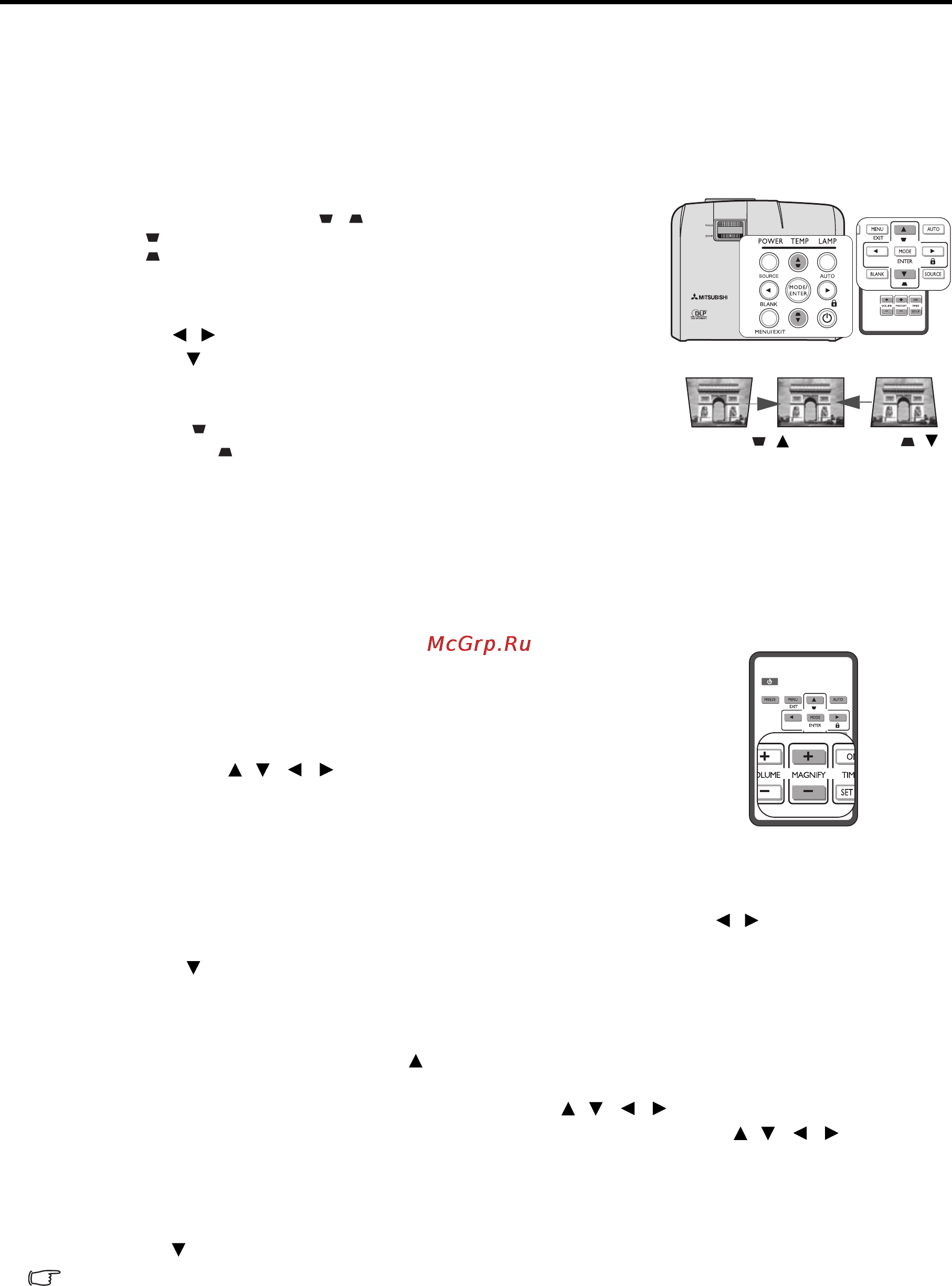

RU-24
Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого
изображения. Это происходит, когда проектор не перпендикулярен экрану.
Для устранения этого искажения, помимо регулирования наклона проектора, необходимо выполнить ручную
коррекцию одним из следующих способов.
• С помощью пульта ДУ
Для отображения страницы корректировки параметра
"Трапецеидальность" нажмите / на проекторе или на
пульте ДУ.
Нажмите для коррекции трапеции в верхней части изображения.
Нажмите для коррекции трапеции в нижней части изображения.
• Экранное меню
1. Нажмите кнопку MENU/EXIT (Меню/Выход), а затем нажимайте
кнопки / до тех пор, пока не будет выбрано меню ДИСПЛЕЙ.
2. Нажмите , чтобы выделить Трапецеидальность, а затем нажмите
MODE/ENTER (Режим/Ввод). На экране
появится страница
корректировки Трапецеидальность.
3. Нажмите для коррекции трапеции в верхней части изображения
или нажмите для коррекции трапеции в нижней части
изображения.
Увеличение и поиск деталей
Чтобы посмотреть детали на проецируемом изображении, увеличьте его. Для перемещения по изображению
воспользуйтесь кнопками перемещения.
• С помощью пульта ДУ
1. Для отображения панели увеличения нажмите MAGNIFY +/-.
2. Нажмите MAGNIFY +, чтобы увеличить центр изображения.
Последовательно нажимайте эту кнопку до тех пор, пока не
получите нужный размер.
3. Для перемещения по изображению воспользуйтесь стрелками
перемещения ( , , , ) на проекторе или на пульте ДУ.
4. Для возврата к исходному размеру изображения нажмите кнопку
AUTO (АВТО). Можно также воспользоваться для этого кнопкой
MAGNIFY -. При следующем нажатии изображение уменьшается
еще больше до первоначального размера.
• Экранное меню
1. Нажмите кнопку MENU/EXIT (Меню/Выход), а затем нажимайте кнопки / до тех пор, пока не
будет выбрано меню ДИСПЛЕЙ.
2. Нажмите , чтобы выделить Magnify, а затем нажмите MODE/ENTER (Режим/Ввод). Появится панель
увеличения.
3. Повторите шаги 2-4, описанные выше в разделе "С помощью пульта ДУ". Если вы пользуетесь панелью
управления проектора, выполните следующие действия.
4. Последовательно нажимайте кнопки на проекторе для увеличения изображения до нужного размера.
5.
Чтобы перемещаться по изображению, нажмите MODE/ENTER (Режим/Ввод) для переключения
врежим окон, а затем нажимайте кнопки со стрелками ( , , , ).
6. Для перемещения по изображению воспользуйтесь стрелками перемещения ( , , , ) на
проекторе или на пульте ДУ.
7. Чтобы уменьшить размер изображения, нажмите кнопку MODE/ENTER (Режим/Ввод)для возврата
к функции увеличения/уменьшения, а затем нажмите кнопку AUTO (АВТО
) для возврата к исходному
размеру. Для возврата к исходному размеру можно также воспользоваться последовательным нажатием
кнопки .
Перемещение по изображению возможно только после его увеличения. Во время поиска деталей возможно дальнейшее
увеличение изображения.
Нажмите /.
Нажмите /.
