RU-15
РУССКИЙ
Подключение монитора
Если одновременно с проецированием на экран необходим вывод изображения на монитор, подключите порт
выходного сигнала MONITOR OUT (Выходной разъем монитора) на проекторе к внешнему монитору, как
описано ниже.

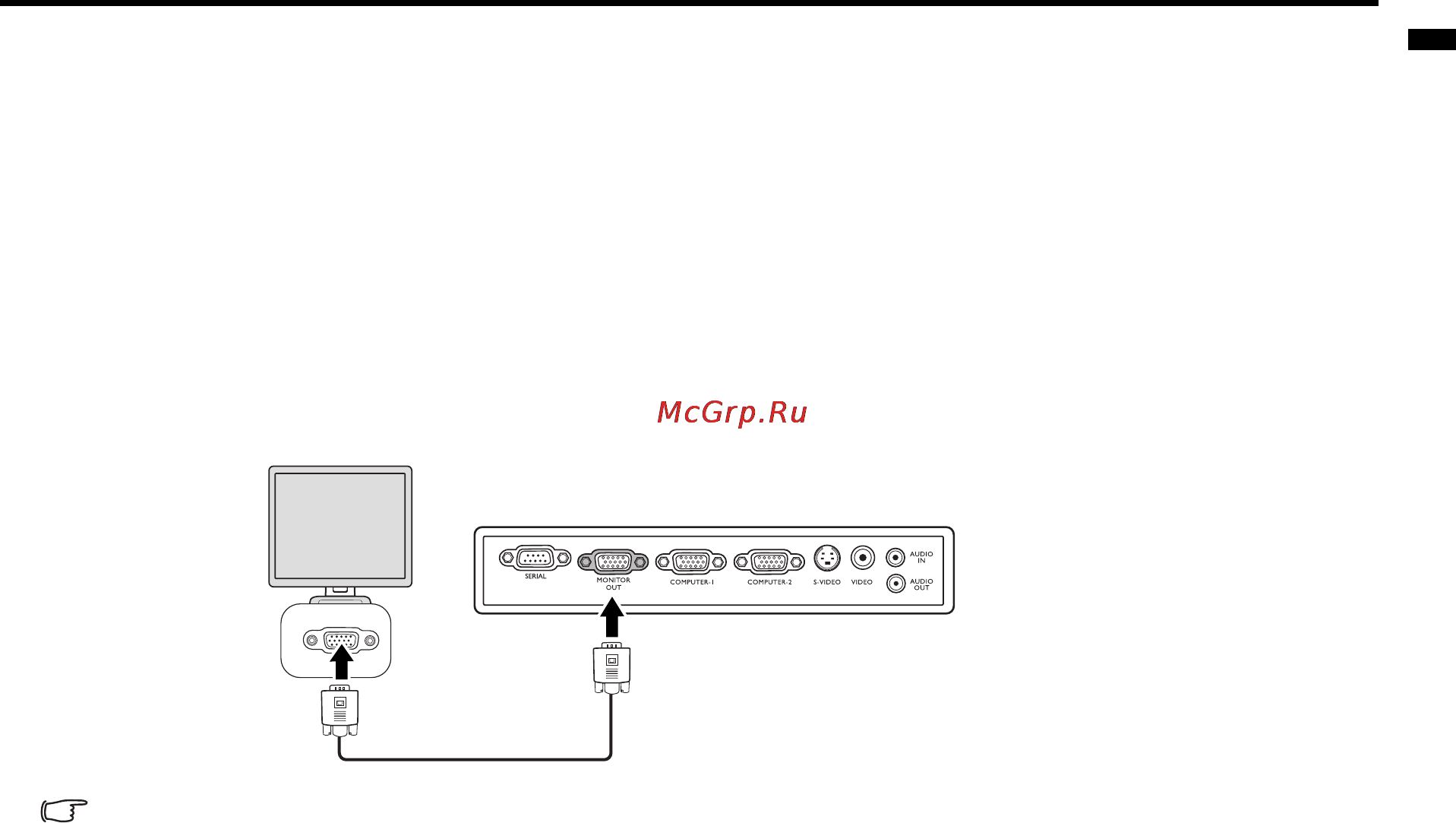

Для подключения монитора:
1. Подключите проектор к компьютеру согласно инструкциям в разделе "Подключение компьютера" на стр.
14.
2. Подключите кабель RGB к разъему MONITOR OUT (Выходной разъем монитора) на проекторе.
3. Подключите другой конец кабеля к гнезду MONITOR OUT (Выходной разъем монитора) на
проекторе.
• Выход D-Sub функционирует только в том случае, если к разъему КОМПЬЮТЕР -1 подключен соответствующий
входной сигнал формата D-Sub.
Подключение источников видеосигнала
Проектор можно подключать к различным источникам видеосигнала, оснащенным любыми из следующих
выходов:
• Компонентное видео
•S-Video
•Video (композитное видео)
Проектор требуется подключать к источнику видеосигнала только одним из описанных выше способов; тем
не менее, все способы подключения обеспечивают различное качество видеосигнала. Наиболее вероятно, что
выбранный способ подключения будет зависеть от наличия соответствующих разъемов
на стороне проектора
и на стороне источника видеосигнала (см. ниже):
Наилучшее качество видеосигнала
Наилучшее качество видеосигнала обеспечивается при подключении через компонентный видеовход (не
путать с композитным видеовходом). Цифровые ТВ-тюнеры и DVD-проигрыватели оснащены встроенными
компонентными видеовыходами, поэтому, если источник видеосигнала оснащен таким выходом, именно ему
следует отдать предпочтение перед композитным видеовыходом. Информацию о подключении проектора
кисточнику видеосигнала, оснащенному компонентным видеовыходом, см. в разделе "Подключение
источника видеосигнала, оснащенного компонентным видеовыходом" на стр. 16.
Хорошее качество видеосигнала
Подключение через вход S-Video позволяет получить более качественный аналоговый видеосигнал по
сравнению с подключением через стандартный композитный видеовход. При подключении источников
видеосигнала, оснащенных как композитным видеовыходом, так и выходом S-Video, предпочтение следует
отдать выходу S-Video. Информацию о подключении проектора к источнику видеосигнала, оснащенному
выходом S-Video, см. в разделе "Подключение источника видеосигнала, оснащенного выходом S-Video" на
стр. 17.
Наихудшее качество видеосигнала
Композитный видеовыход представляет собой аналоговый видеовыход, при применении которого
обеспечивается вполне приемлемое, однако менее высокое качество изображения на выходе проектора.
Из перечисленных в настоящем руководстве способов подключения данный способ обеспечивает наихудшее
качество изображения. Информацию о подключении проектора к источнику видеосигнала, оснащенному
композитным видеовыходом, см. в разделе "Подключение источника видеосигнала, оснащенного
композитным видеовыходом" на стр. 18.
Портативный или настольный компьютер
Кабель RGB
