RU-7
РУССКИЙ

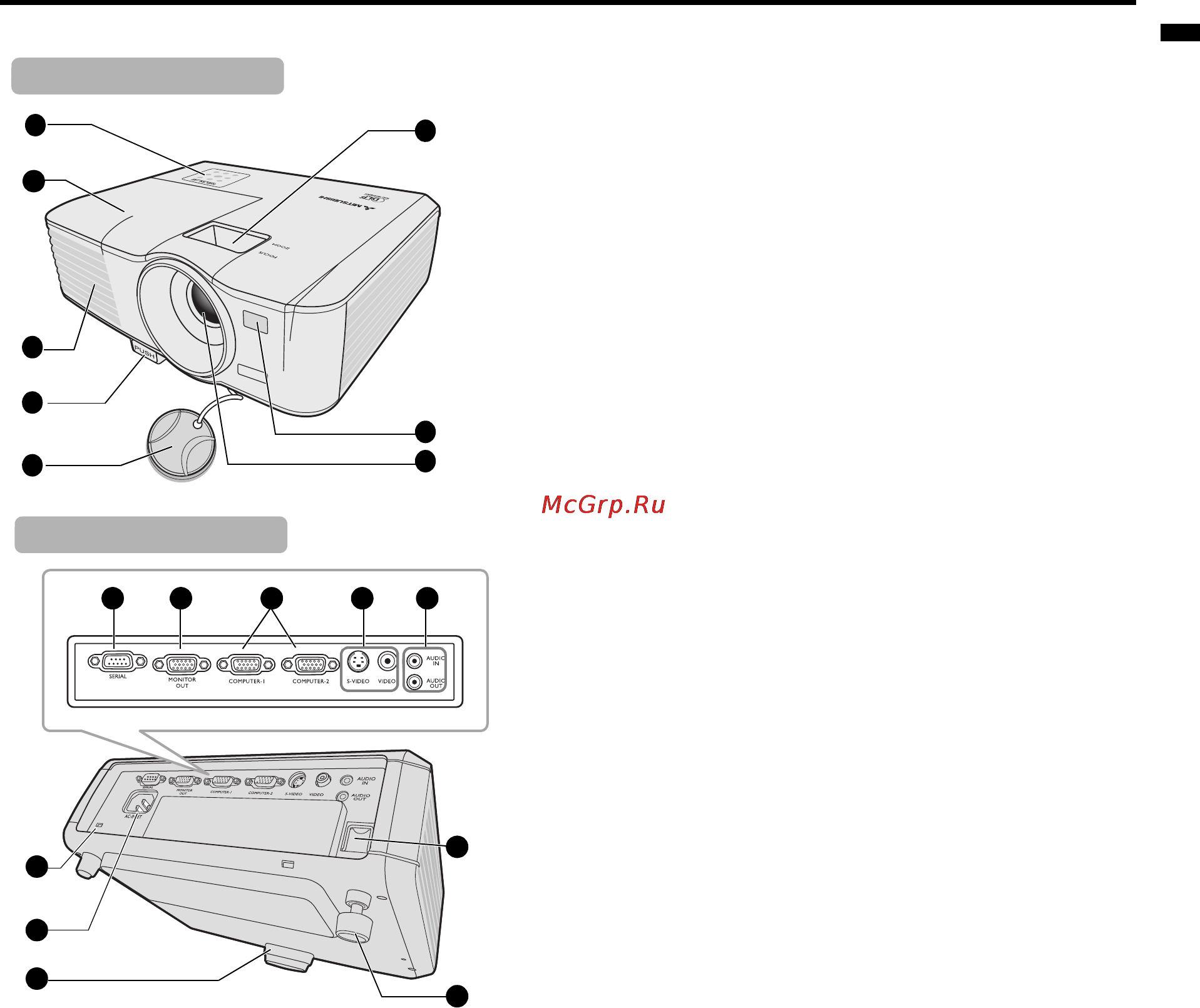

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см. "Проектор" на стр. 8.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск нагретого
воздуха)
4. Кнопка быстро выпускающегося регулятора
5. Крышка объектива
6. Кольцо фокусировки и регулятор масштаба
7. Инфракрасный датчик ДУ на передней панели
8. Проекционный объектив
9. Последовательный порт
10. Гнездо выходного сигнала RGB
11. Разъем для входного сигнала RGB (ПК) или
компонентного видео (YPbPr/ YCbCr) x 2
12. Вход S-Video
Вход сигнала Video
13. Вход сигнала Audio
Выход сигнала Audio
14. Разъем для замка Kensington
15. Гнездо шнура питания
16. Быстро выпускающийся регулятор
17. Система безопасности
18. Ножка заднего регулятора наклона
Разъем для замка Kensington
Данный проектор оснащен стандартным разъемом
безопасности Kensington для использования в сочетании
ссистемой безопасности Kensington MicroSaver.
Инструкции по использованию этого разъема для
обеспечения безопасности системы см. руководстве по
использованию системы Kensington. Для получения
дополнительной информации обращайтесь в Kensington
Technology Group.
Kensington Technology Group
2855 Campus Drive
San Mateo, CA 94403, U.S.A. (США)
Телефон: +1- (650)572-2700 Факс: +1- (650)572-9675
Вид спереди / сверху
8
7
1
3
4
5
6
2
Вид снизу/сбоку
13
17
1211
10
9
16
14
15
18
