RU-8

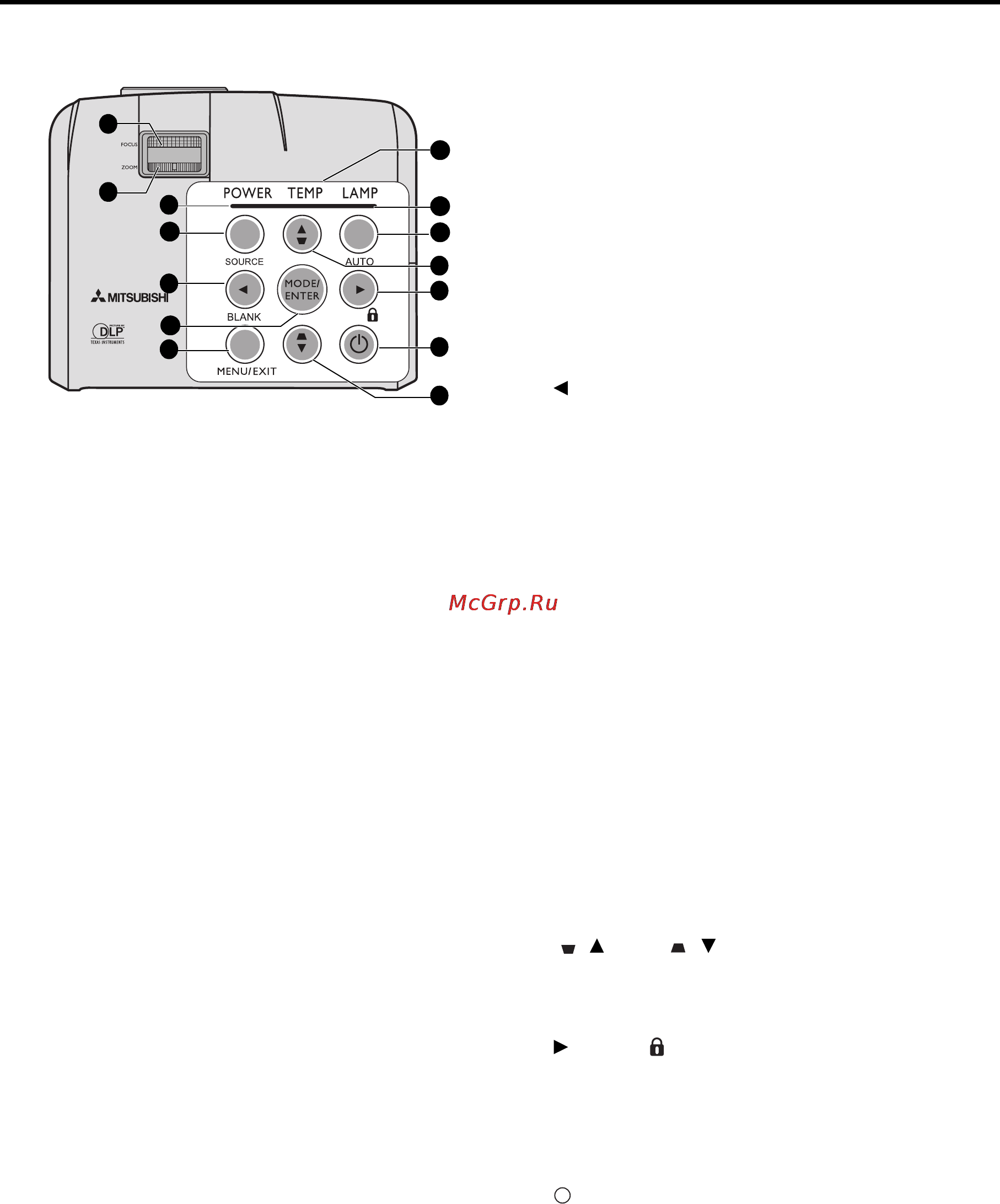

Элементы управления и функции
Проектор
1. Кольцо фокусировки
Регулирует фокусное расстояние объектива для
проецируемого изображения. Подробнее см. "Точная
настройка размера и резкости изображения" на стр. 23.
2. Регулятор масштаба
Регулирует размер изображения. Подробнее см. "Точная
настройка размера и резкости изображения" на стр. 23.
3. Индикатор питания
Горит или мигает во время работы проектора.
Подробнее см. "Индикаторы" на стр. 43
.
4. SOURCE (Источник)
Выводит панель выбора источника сигнала. Подробнее
см. "Выбор входного сигнала" на стр. 22.
5. Влево/BLANK (Пустой экран)
Скрывает изображение на экране. Подробнее см.
"Скрывание изображения" на стр. 30.
6. MODE/ENTER (Режим/Ввод)
Выбор доступного режима настройки изображения.
Подробнее см. "Выбор режима изображения" на стр. 26.
Активизация выбранного пункта экранного меню.
7. MENU/EXIT (
Меню/Выход)
Включает экранное меню управления. Переход
к предыдущему экранному меню и выход
с сохранением настроек меню. Подробнее см. "Порядок
работы сменю" на стр. 20.
8. Индикатор температуры
Загорается красным цветом при перегреве проектора.
Подробнее см. "Индикаторы" на стр. 43.
9. Индикатор лампы LAMP
Показывает состояние лампы. Горит или мигает
вслучае нарушения нормальной работы лампы.
Подробнее см. "Индикаторы" на стр. 43.
10. AUTO (АВТО)
Автоматически выбирает оптимальные параметры
изображения. Подробнее см. "Автоматическая
настройка изображения" на стр. 23.
11. Кнопки коррекции трапеции/перемещения
(/Вверх, / Вниз)
Ручная коррекция искажений изображения в результате
проекции под углом. Подробнее см. "Коррекция
трапецеидального искажения" на стр. 24.
12. Вправо/
Включение блокировки кнопок панели. Подробнее
см.
"Блокировка кнопок управления" на стр. 30.
При активном экранном меню кнопки № 5, № 11 и № 12
используются для выбора пунктов меню инастроек.
Подробнее см. "Порядок работы сменю" на стр. 20.
13. POWER (Питание)
Переключает проектор между режимами ожидания
ивключения. Подробнее см. "Включение проектора" на
стр. 19 и "Выключение проектора" на стр. 31.
4
5
6
7
1
2
9
10
11
12
13
8
3
11
I
I
