Ariston KRC 741 D Z [2/60] Opis urządzenia
![Ariston KRC 741 D Z [2/60] Opis urządzenia](/views2/1071426/page2/bg2.png)
2
13
1
2
3 5
4
6
7
8
9 10
11
12
PL
Opis urządzenia

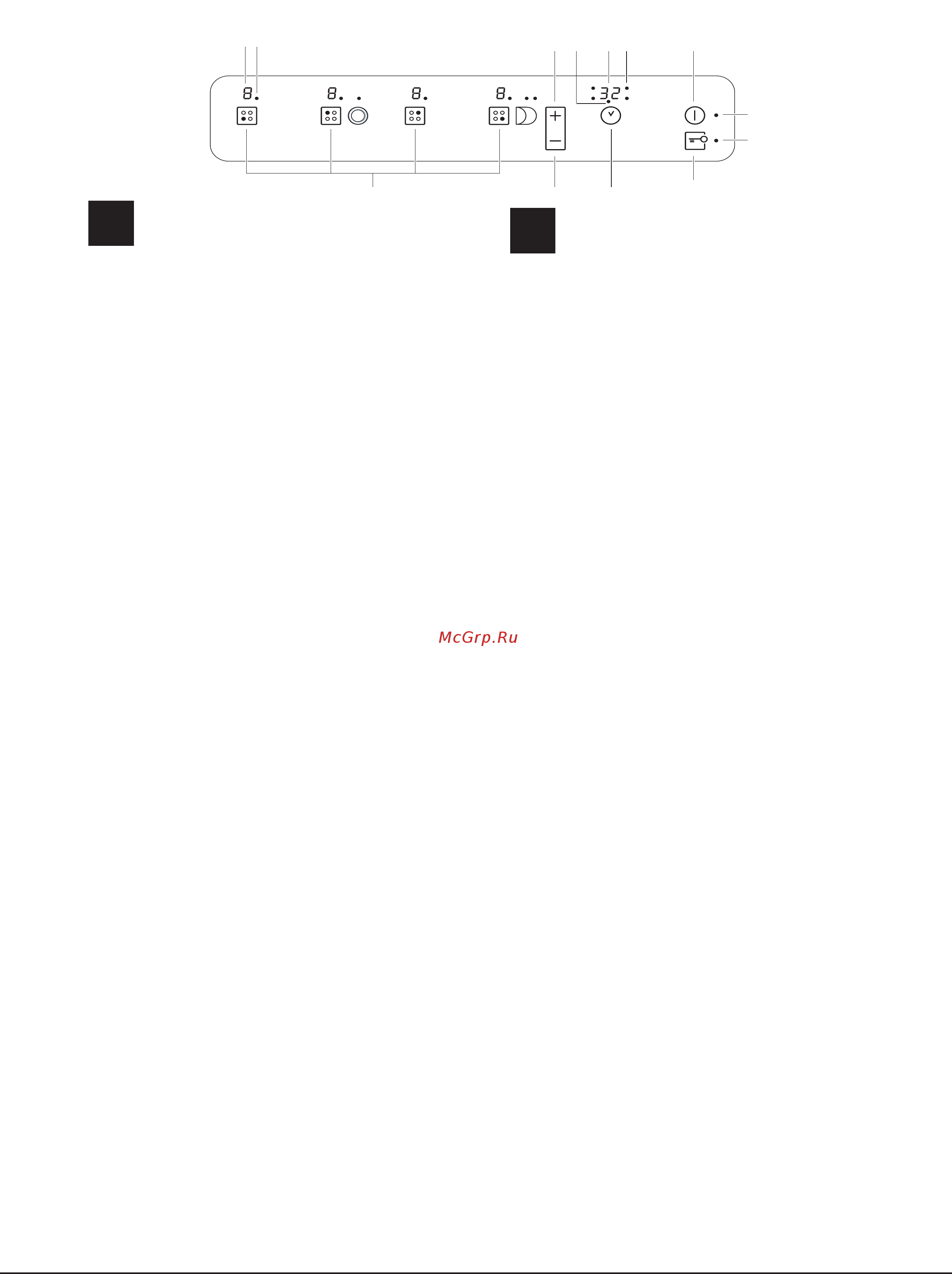

Panel sterowania
Opisany tu panel sterowania jest przedstawiony jako
przykład: nie musi być dokładnie taki sam, jak panel
zainstalowany w zakupionym urządzeniu.
1 Przycisk ZWIEKSZENIA MOCY do wlaczania
plyty i do regulacji mocy (patrz Uruchomienie i
uzytkowanie).
2 Przycisk ZMNIEJSZENIA MOCY do regulacji
mocy i do wylaczania plyty (patrz Uruchomienie i
uzytkowanie).
3 Kontrolka WYBRANEGO POLA GRZEJNEGO
wskazuje, ze dane pole grzejne zostalo wybrane, a
wiec mozliwe sa rózne regulacje
4 Przycisk WYBORU POLA GRZEJNEGO do wybrania
zadanego pola grzejnego.
5 Wskaźnik MOCY: wizualnie sygnalizuje osiągnięty
poziom ciepła.
6 Przycisk ON/OFF do wlaczania i wylaczania
urzadzenia.
7 Kontrolka ON/OFF: sygnalizuje, czy urzadzenie jest
wlaczone, czy wylaczone.
8 Przycisk REGULATORA CZASOWEGO
PROGRAMOWANIA* do regulacji programowania
czasu trwania gotowania (patrz Uruchomienie i
uzytkowanie).
9 Wyswietlacz REGULATORA CZASOWEGO
PROGRAMOWANIA*: wyswietla dane dotyczace
programowania (patrz Uruchomienie i uzytkowanie).
10 Kontrolki ZAPROGRAMOWANEGO POLA
GRZEJNEGO*: wskazuja pola grzejne przy
rozpoczynaniu programowania (patrz Uruchomienie i
uzytkowanie).
11 Przycisk BLOKADY STEROWANIA do zapobiegania
przypadkowym zmianom parametrów przy regulacji
plyty grzejnej (patrz Uruchomienie i uzytkowanie).
12 Kontrolka BLOKADY STEROWANIA : sygnalizuje
zablokowanie sterowania (patrz Uruchomienie i
uzytkowanie).
13 Kontrolka MINUTNIKA* wskazuje, ze minutnik jest
wlaczony
! Ten produkt spełnia wymogi dyrektywy wspólnotowej
dotyczącej ograniczenia zużycia energii w trybie
czuwania.
Jeśli przez 2 minuty nie są wykonywane żadne
operacje, po wyłączeniu wskaźnika ciepła resztkowego
i wentylatora (jeśli obecne), urządzenie automatycznie
przechodzi w tryb „off mode”.
Urządzenie powraca do trybu aktywnego po naciśnięciu
przycisku ON/OFF.
* Znajduje siê tylko w niektórych modelach.
RS
Описание изделия
Панель управления
Панель управления, описание которои приводится ниже,
служит только в качестве примера: она может не в точности
соответствовать Вашеи модели
1 Кнопка УВЕЛИЧЕНИЕ МОЩНОСТИ служит для
включения варочнои зоны и регуляции мощности
нагрева (см. Включение и эксплуатация).
2 Кнопка УМЕНЬШЕНИЕ МОЩНОСТИ служит для
регуляции мощности и выключения варочнои
зоны (см. Включение и эксплуатация).
3 Индикатор ВЫБРАННАЯ ВАРОЧНАЯ ЗОНА
показывает, что соответствующая варочная
зона была выбрана и следовательно возможно
произвести настроики ее функции.
4 Кнопка ВЫБОР ВАРОЧНОИ ЗОНЫ служит для
выбора нужнои варочнои зоны.
5 Индикатор МОЩНОСТЬ: показывает уровень
нагрева.
6 Кнопка ON/OFF (ВКЛ./ВЫКЛ.) служит для
включения и выключения изделия.
7 Индикатор ON/OFF (ВКЛ./ВЫКЛ.): показывает
состояние изделия, включено или выключено.
8 Кнопка ТАИМЕР ПРОГРАММИРОВАНИЯ* служит
для настроики продолжительности приготовления
(см. Включение и эксплуатация).
9 Дисплеи ТАИМЕРА ПРОГРАММИРОВАНИЯ*:
показывает различные настроики
программирования (см. Включение и
эксплуатация).
10 Индикаторы ЗАПРОГРАММИРОВАННЫЕ
ВАРОЧНЫЕ ЗОНЫ*: показывают варочные зоны
после запуска программирования ( см. Включение
и эксплуатация).
11 Кнопка БЛОКИРОВКА УПРАВЛЕНИИ служит
для защиты управлении варочнои панели
от случаиных измнении (см. Включение и
эксплуатация).
12 Индикатор УПРАВЛЕНИЯ ЗАБЛОКИРОВАНЫ
показывает, что управления
заблокированы ( см.
Включение и эксплуатация).
13 Индикатор ТАИМЕР* показывает, что таимер
включен
! Данное изделие отвечает требованиям новой Европейской
Директивы по ограничению энергопотребления в режиме
энергосбережения.
Если в течение 2-х минут не производится никаких
действий после выключения индикаторов остаточного
тепла и вентилятора (если они присутствуют), изделие
автоматически переходит в режим «ВЫКЛ.».
Возврат изделия в рабочий режим производится кнопкой
ВКЛ./ВЫКЛ.
* Имеется только в некоторых моделях.
