6
PL
Mocowanie
Urządzenie powinno być zainstalowane na idealnie
płaskim blacie.
Ewentualne odkształcenia, spowodowane
nieprawidłowym zamocowaniem, mogą być przyczyną
zmiany właściwości urządzenia i, w konsekwencji,
wpływając niekorzystnie na jego pracę.
Długość śruby regulacyjnej uchwytów
mocujących
należy ustawić przed ich zamontowaniem,
na podstawie
grubości blatu:
• grubość 30 mm: śruba 17,5 mm;
• grubość 40 mm: śruba 7,5 mm.
W celu zamocowania urządzenia należy wykonać
następujące czynności:
1. Przy pomocy krótkich śrub bez łba przykręcić 4
sprężyny centrujące do otworów umieszczonych w
środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i
wywrzeć odpowiedni nacisk na cały jej obwód, tak aby
płyta dobrze przylegała do blatu.
3. w przypadku płyt z profi lami bocznymi: po
zainstalowaniu płyty grzejnej w meblu umieścić 4
uchwyty mocujące (każdy ze sworzniem) na dolnym
obwodzie płyty grzejnej i przykręcić je d
ługimi śrubami z
łbem w taki sposób, aby szkło przylegało do blatu.
! Śruby sprężyn centrujących muszą pozostać
dostępne.
! Zgodnie z normami bezpieczeństwa, po zabudowaniu
urządzenia nie powinien być możliwy kontakt z jego
elementami elektrycznymi.
! Wszystkie części, które stanowią zabezpieczenie,
powinny być zamocowane w taki sposób, aby nie
można było ich zdjąć bez użycia narzędzia.
Podłączenie do sieci elektrycznej
! Podłączenie do sieci elektrycznej płyty grzejnej
oraz ewentualnego pieca do zabudowy powinno
być wykonane oddzielnie, zarówno ze względów
bezpieczeństwa elektrycznego, jak i dla ułatwienia
czynności związanych z wyjmowaniem pieca.

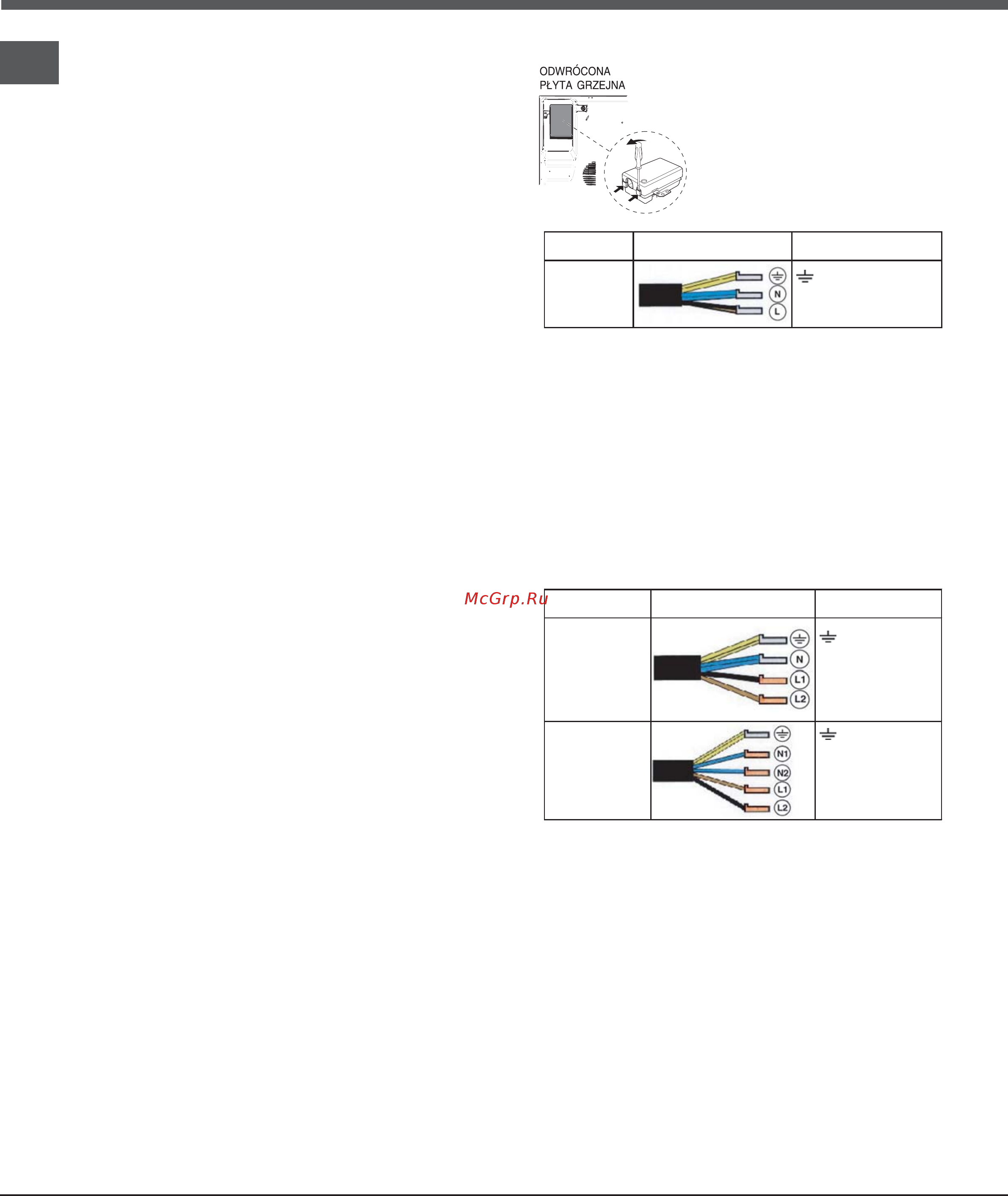

Skrzynka zaciskowa
W dolnej części urządzenia znajduje się puszka
umożliwiająca podłączenie różnych typów zasilania
elektrycznego (rysunek jest przykładowy i może
przedstawiać inny model niż zakupiony).
Podłączenie jednofazowe
Płyta jest wyposażona w kabel
zasilający przygotowany do
podłączenia jednofazowego.
Należy połączyć przewody
zgodnie z tabelą i z rysunkami
umieszczonymi poniżej:
Typowe napięcie i
częstotliwość sieci
Kabel elektryczny Połączenie przewodów
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: żółty/zielony;
N
: 2 przewody niebieskie razem
L
: brązowy razem z czarnym
Inne typy podłączeń
Jeśli instalacja elektryczna posiada jedną z
następujących cech:
Typowe napięcie i częstotliwość sieci
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Oddzielić kable i połączyć przewody zgodnie z tabelą i
z rysunkami umieszczonymi poniżej:
Typowe napięcie i
częstotliwość sieci
Kabel elektryczny
Połączenie przewodów
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60 Hz
: żółty/zielony;
N: 2 przewody
niebieskie razem
L1: czarny
L2: brązowy
400V - 2+2N ~
50/60 Hz
: żółty/zielony;
N1: niebieski
N2: niebieski
L1: czarny
L2: brązowy
Jeśli instalacja elektryczna posiada jedną z
następujących cech:
Typowe napięcie i częstotliwość sieci
• 400V 3 - N ~ 50/60 Hz
należy wykonać następujące czynności:
! Ewentualny kabel znajdujący się w wyposażeniu
urządzenia nie nadaje się do tego typu instalacji.
