40
HU
Rögzítés
A készüléket csak tökéletesen vízszintes munkalapba
szabad beszerelni.
A hibás rögzítésből eredő esetleges deformációk
megváltoztathatják a főzőlap tulajdonságait és
teljesítményét.
A rögzítőkampók szabályozócsavarjának hosszáról
még a felszerelés előtt kell gondoskodni, a munkalap
vastagságának megfelelően:
• 30 mm vastagság: 17,5 mm-es csavar;
• 40 mm vastagság: 7,5 mm-es csavar.
A rögzítéshez tegye a következőket:
1. A rövid, hegy nélküli csavarokkal csavarozza be a
középre állító rugókat a főzőlap oldalainak közepén
kialakított furatokba.
2. Helyezze be a főzőlapot a bútorban kiképzett
mélyedésbe, állítsa középre, és annak teljes kerületén
megfelelően nyomja le a készüléket, hogy a főzőlap jól
odatapadjon a munkalaphoz.
3. Az oldalsó profi llal ellátott főzőlapok esetén tegye a
következőket: Miután behelyezte a főzőlapot a bútorba,
a hosszú, hegyes csavarok használatával helyezze föl
a 4 rögzítőkampót (mindegyiket a csapjával együtt) a
főzőlap alsó részének kerületére, hogy az üveg ne érjen a
munkalaphoz.
! A középre állító rugók csavarjainak mindenképpen
hozzáférhetőnek kell maradnia.
! A biztonsági előírásoknak megfelelően, a készüléket
úgy kell beépíteni, hogy utána véletlenül se lehessen az
elektromos alkatrészekhez hozzáérni.
! Minden védelmet biztosító alkatrészt úgy kell rögzíteni,
hogy azokat szerszám nélkül ne lehessen kivenni.
Elektromos csatlakoztatás
! A főzőlapot és az esetleges beépíthető sütő elektromos
csatlakoztatását – mind az elektromos biztonság, mind a
sütő kivételét igénylő műveletek megkönnyítése érdekében
– külön kell elvégezni.
Kapocsléc
A különböző típusú
áramellátások beköthetőségének
megkönnyítése érdekében
a készülék alsó része egy
kapcsolódobozzal van ellátva.
(Az ábra tájékoztató jellegű, és
előfordulhat, hogy nem a vásárolt
modellt ábrázolja).

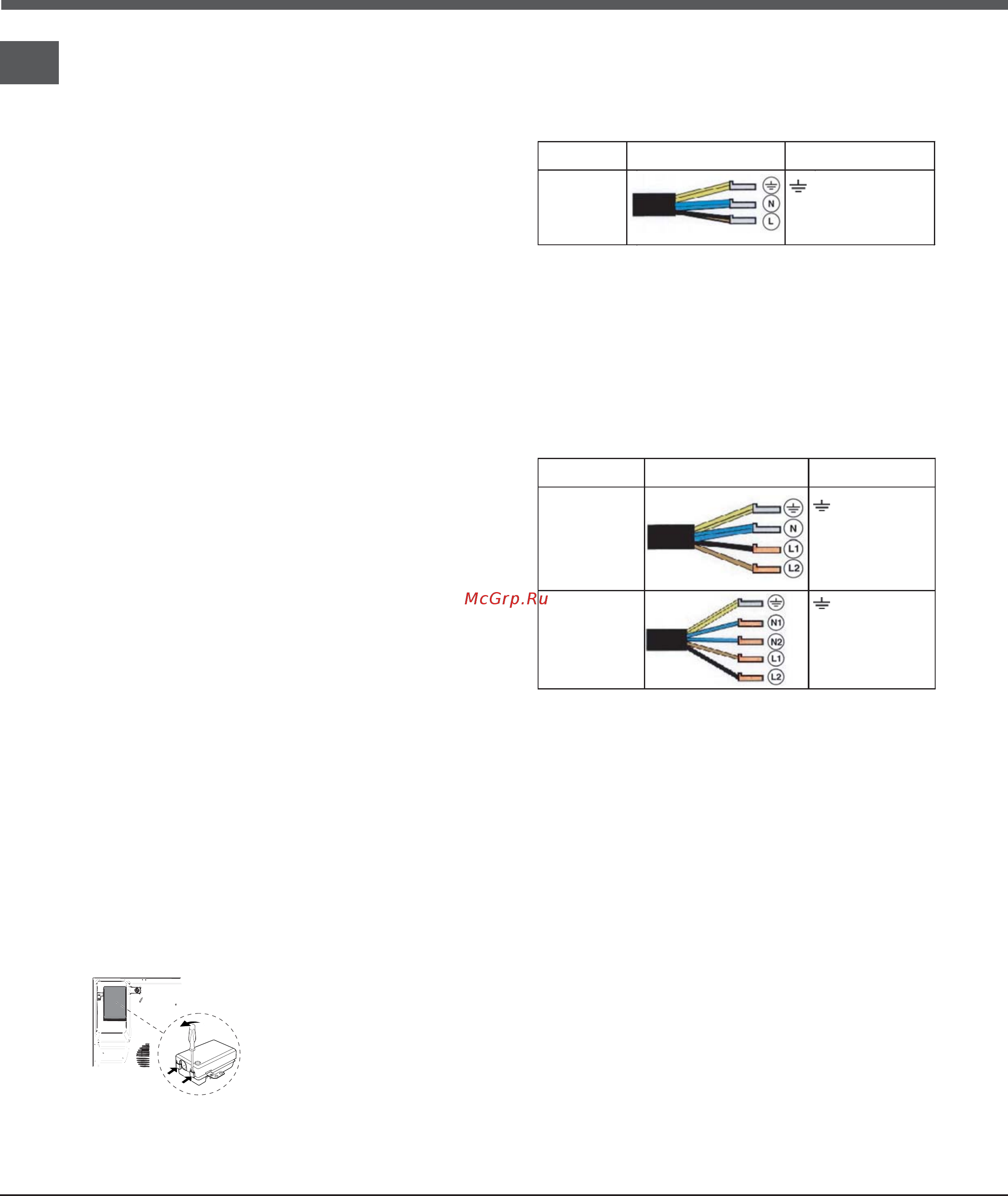

Csatlakoztatás egyfázisú hálózathoz
A főzőlap az egyfázisú hálózathoz való csatlakoztatáshoz
már el van látva tápkábellel. Végezze el a kábelerek
csatlakoztatását a következő táblázat és ábrák szerint:
Hálózati feszültség
és frekvencia
Elektromos kábel Kábelerek csatlakoztatása
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: sárga/zöld;
N
: 2 együtt futó kék kábelér
L
: együtt futó barna és fekete
kábelér
Egyéb csatlakoztatási módok
Amennyiben az elektromos hálózat megfelel a következő
tulajdonságok egyikének:
Hálózati feszültség és frekvencia:
• 400 V – 2+N ~, 50/60 Hz
• 220–240 V – 3 ~ 50/60 Hz
• 230–240 V – 3 ~ 50/60 Hz
• 400 V – 2+2N ~, 50/60 Hz
Válassza szét a kábelereket, és kösse be őket a következő
táblázat és ábrák szerint:
Hálózati feszültség
és frekvencia
Elektromos kábel Kábelerek csatlakoztatása
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60 Hz
:
sárga/zöld
;
N: 2 együtt futó kék
kábelér
L1: fekete
L2: barna
400V - 2+2N ~
50/60 Hz
: żółty/zielony;
N1: kék
N2: kék
L1: fekete
L2: barna
Amennyiben az elektromos hálózat megfelel a következő
tulajdonságok egyikének:
Hálózati feszültség és frekvencia:
• 400 V 3 – N ~, 50/60 Hz
Tegye a következőket:
! Ezeknél a beszerelési módoknál az esetlegesen mellékelt
kábel nem használható.
1. Használjon megfelelő, H05RR-F típusú vagy annál jobb,
megfelelő méretezésű (kábelátmérő: 25 mm) tápkábelt.
2. A kapocsléc fedelén található nyelvecskék
csavarhúzóval történő felemelésével nyissa ki a fedelet
(lásd kapocsléc ábrája).
3. Csavarozza ki a kábelszorító csavarját és a
kapocsléc csatlakoztatáshoz használni kívánt
csavarjait, majd illessze helyükre a hidakat a következő
táblázat és ábrák szerint.
4. A következő táblázat és ábrák szerint illessze
helyükre a kábelereket, és a kapocsléc csavarjainak
meghúzásával végezze el a csatlakoztatást.
A FŐZŐLAP ALJA
