138
71.03982.03 BG
За да се изключи котела трябва да се прекрати електрическото захранване към него.
При режим на работа “ИЗЛКЮЧЕН” (параграф 5), котелът е изключен (дисплеят показва надписа OFF), но електрическата
верига е под напрежение и е активирана защитата против замръзване (параграф 9).
7. ИЗКЛЮЧВАНЕ НА КОТЕЛА
8.
Котлите могат да работят както с природен газ, така и с пропан/бутан.
В случай на смяна на горивото, е необходимо да потърсите помощта на Техническия Сервиз
.
Изключете котела от захранването чрез двуполюсния ключ.
: Проверявайте периодично, при студена инсталация, налягането измерено от манометъра, което трябва да е
0,7 - 1,5 бара. При свръхналягане, отворете кранчето за източване на котела, при по-ниско налягане, отворете кранчето за
напълване на котела (фигура 3).
Желателно е кранчето да се отваря много бавно, за да улесни обезвъздушаването
6.
Котелът е оборудван с воден пресостат, който в случай на липса на вода не позволява задействането на котела.
: , .
2

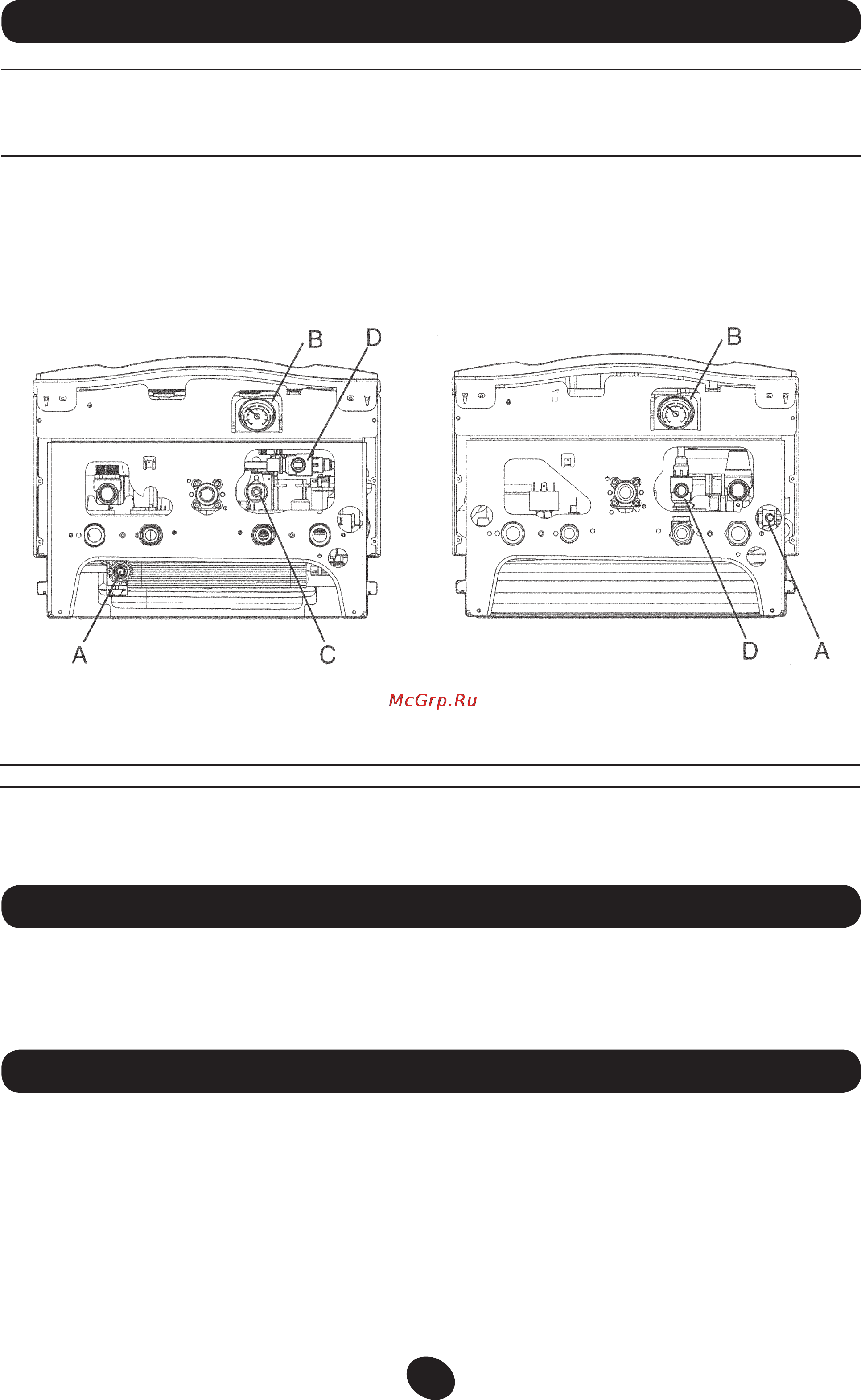

A - Кранче за изпразване на инсталацията
B - Манометър
C - Кранче за пълнене на инсталацията
(приложено като аксесоар при моделите 24 FF - 24)
D – Дисконектор
CG_2262 / 1007_2901
24 MI FF 24 MI 24 FF 24
