155
71.03982.03 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
За да се осигури максимален капацитет на работа на котела, е необходимо веднъж в годината да се извършват следните контроли:
• проверка на вида и здравината на уплътненията на газовата и горивната система;
• проверка на състоянието и правилното разположение на елктродите за запалване и контрол на пламъка;
• проверка на състоянието на горелката и правилното ù закрепване;
• проверка за евентуални отпадъци в горивната камера;
За почистването им използвайте прахосмукачка;
• проверка на правилната настройка на газовия вентил;
• проверка на налягането в отоплителната инсталация;
• проверка на налягането в разширителния съд;
• проверка на правилното функциониране на вентилатора;
• проверка на проходимостта на тръбите за отвод и приток.
ВНИМАНИЕ
Преди да предприемете каквато и да е манипулация, убедете се,че котелът не е включен към ел. захранването.
След приключване на поддръжката, възстановете положението на ключовете и/или стойностите на работните параметри
на котела.
28. ГОДИШЕН ПРЕГЛЕД

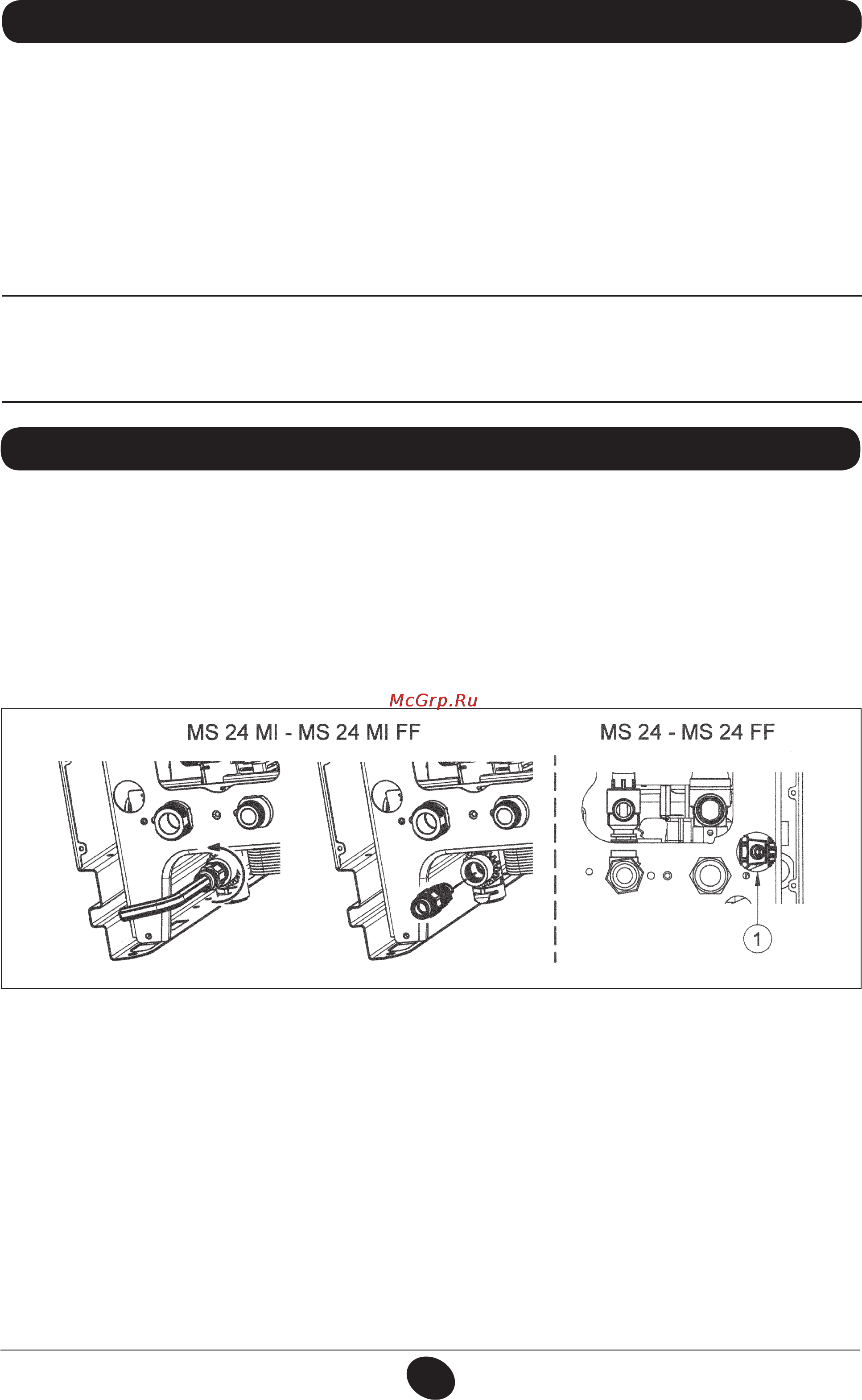

Изпразването на котела може се извърши посредством съответното кранче разположено на котела.
При моделите MS 24 MI и MS 24 MI FF, кранчето за мъркуч се намира на дъното, а при котли MS 24 и MS 24FF, е разположено
до помпата (1 – фиг. 15).
За да изпразните котела от кранчето за мъркуч, разположено на дъното на котела, следвайте указанията по-долу (фиг.15):
- затворете спирателните кранове на котела
- отворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ;
- изпразнете котела;
- затворете кранчето за мъркуч с помощта на 8 мм шестостенен ключ.
29. ИЗПРАЗВАНЕ НА КОТЕЛА
CG_2284 / 1009_2405
Фигура 15
