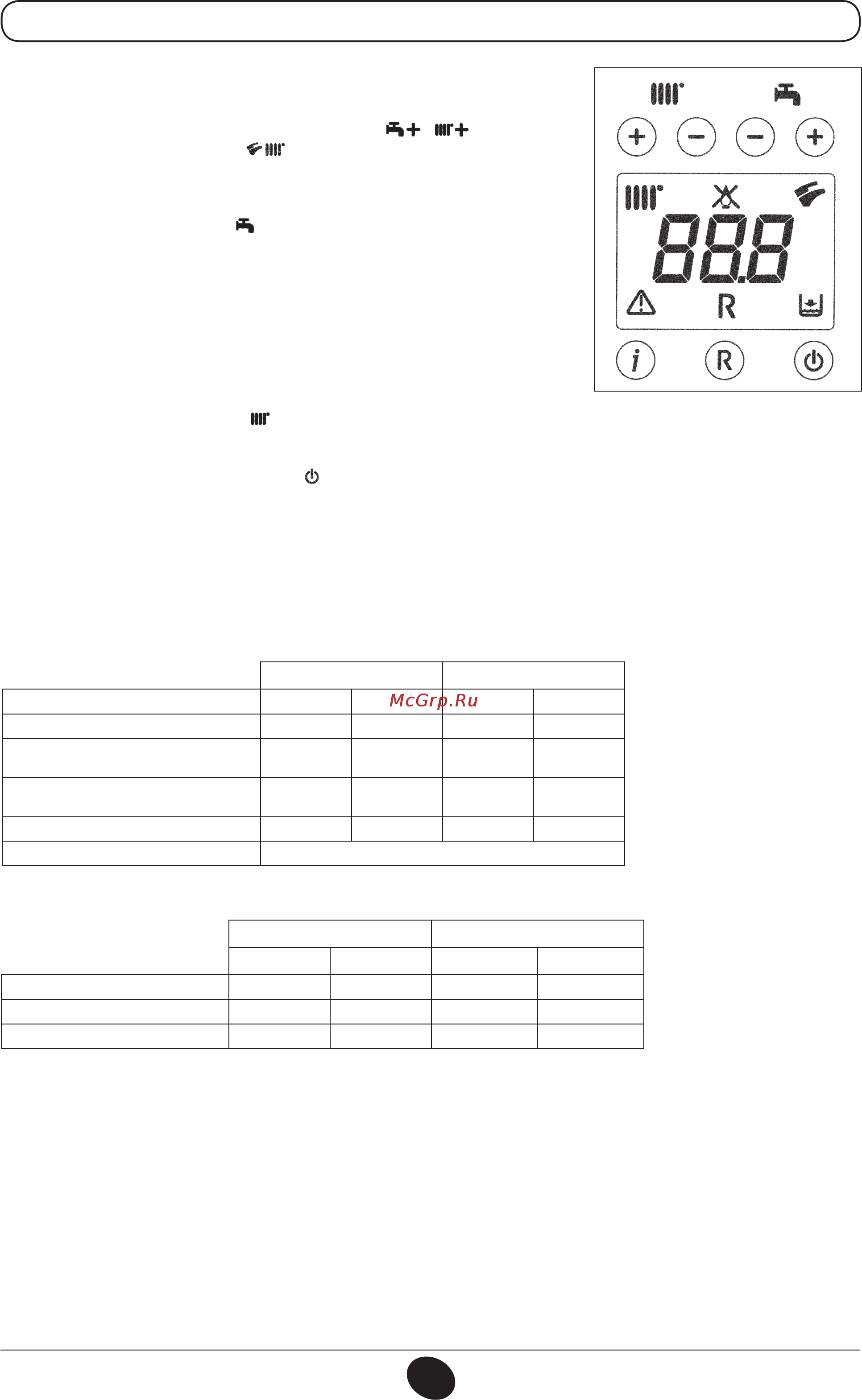

De Dietrich MS 24 MI [149/332] На мощност интервал 1
![De Dietrich MS 24 MI [149/332] На мощност интервал 1](/views2/1071835/page149/bg95.png)
149
71.03982.03 BG
19.1
Функцията се дезактивира автоматично след около 15 минути, при което електронното табло преминава на предишния си
режим на работа или при досигане на максималната зададена температура.
За по-лесно тариране на газовия клапан, може да се зададе функцията за тариране
директно от командното табло на котела, следвайки долуописаните указания:
a) натиснете едновременно за поне 6 секунди бутоните e
b) след около 6 секунди символите започват да примигват;
c) през интервал от 1 секунда, на дисплея се визуализира, “100” и
.
На този етап котелът работи с максимална мощност в режим на отопление (100%).
d) Чрез натискане на бутоните +/- може да се регулира на момента (100% или 0%)
мощността на котела;
e) Регулирайте болта “Pmax/Pmin” (фигура 10) до достигане на отбелязаната на Табела
1 стойност на налягането.
За регулиране на налягането при максимална мощност на работа, завъртете болта
“Pmax” (фиг. 10) в посока на часовниковата стрелка за увеличаване или в обратната
посока за намаляване на налягането към горелката.
За регулиране на налягането при минимална мощност на работа, завъртете болта
“Pmin” (фиг. 10) в посока обратна на часовниковата стрелка за увеличаване или
в посока на часовниковата стрелка за намаляване на налягането към горелката.
f) чрез натискане на на бутоните +/- може постепенно да се зададе желаното ниво
на мощност (интервал = 1%).
За излизане от функцията, натиснете бутон .
0805_2302 / 1002_1201
15°C-1013 mbar
24 MI FF - 24 FF 24 - 24 MI
G20 G31 G20 G31
2,80 m
3
/h 2,00 kg/h
2,80 m
3
/h 2,04 kg/h
1,12 m
3
/h 0,82 kg/h
1,12 m
3
/h 0,82 kg/h
34,02 MJ/m
3
46,34 MJ/kg
34,02 MJ/m
3
46,34 MJ/kg
2
* 1 mbar = 10,197 mmH
2
O
24 MI FF - 24 FF 24 - 24 MI
тип газ G20 G31 G20 G31
диаметър на дюзите (mm) 1,28 0,77 1,18 0,77
Налягане на горелката (mbar*)
2,0 5,7 2,4 5,6
Налягане на горелката (mbar*)
11,6 32,6 13,8 31,0
Диаметър на газовата диафрагма (mm) 4,8 — 5,5 —
N° дюзи 13
