INSTRUCŢIUNI DESTINATE INSTALATORULUI
20. VIZUALIZAREA PARAMETRILOR PE AFIŞAJ FUNCŢIE “INFO”
Apăsaţi timp de cel puţin 5 secunde tasta “i”, pentru a vedea pe aşajul de pe panoul frontal al centralei unele informaţii privind
funcţionarea centralei.
•
Apăsaţi tastele (+/-) pentru a vizualiza următoarele informaţii:
A00: valoarea (°C) curentă a temperaturii din circuitul de apă menajeră (A.C.M.);
A01: valoarea (°C) curentă a temperaturii externe (cu sonda externă conectată);
A02: valoarea (%) curentului la modulator (100% = 310 mA METAN - 100% = 310 mA GPL);
A03: valoarea (%) domeniului de putere (MAX R);
A04: valoarea (°C) temperaturii de setpoint în circuitul de încălzire - - În cazul în care este conectată sonda externă, se aşează valoarea
curbei “kt” (secţiunea 26);
A05: valoarea (°C) curentă a temperaturii din turul circuitului de încălzire;
A06: valoarea (°C) temperaturii de setpoint din circuitul de apă menajeră;
A07: — — ;
A08: valoarea (l/min x 10) debitului de apă menajeră;
A09: ultima eroare care s-a produs la centrală.
•
Această funcţie rămâne activă timp de 3 minute. Este posibil să întrerupeţi anticipat funcţia “INFO” prin apăsarea timp de cel puţin
5 secunde a tastei “i” sau prin deconectarea centralei de la reţeaua electrică.

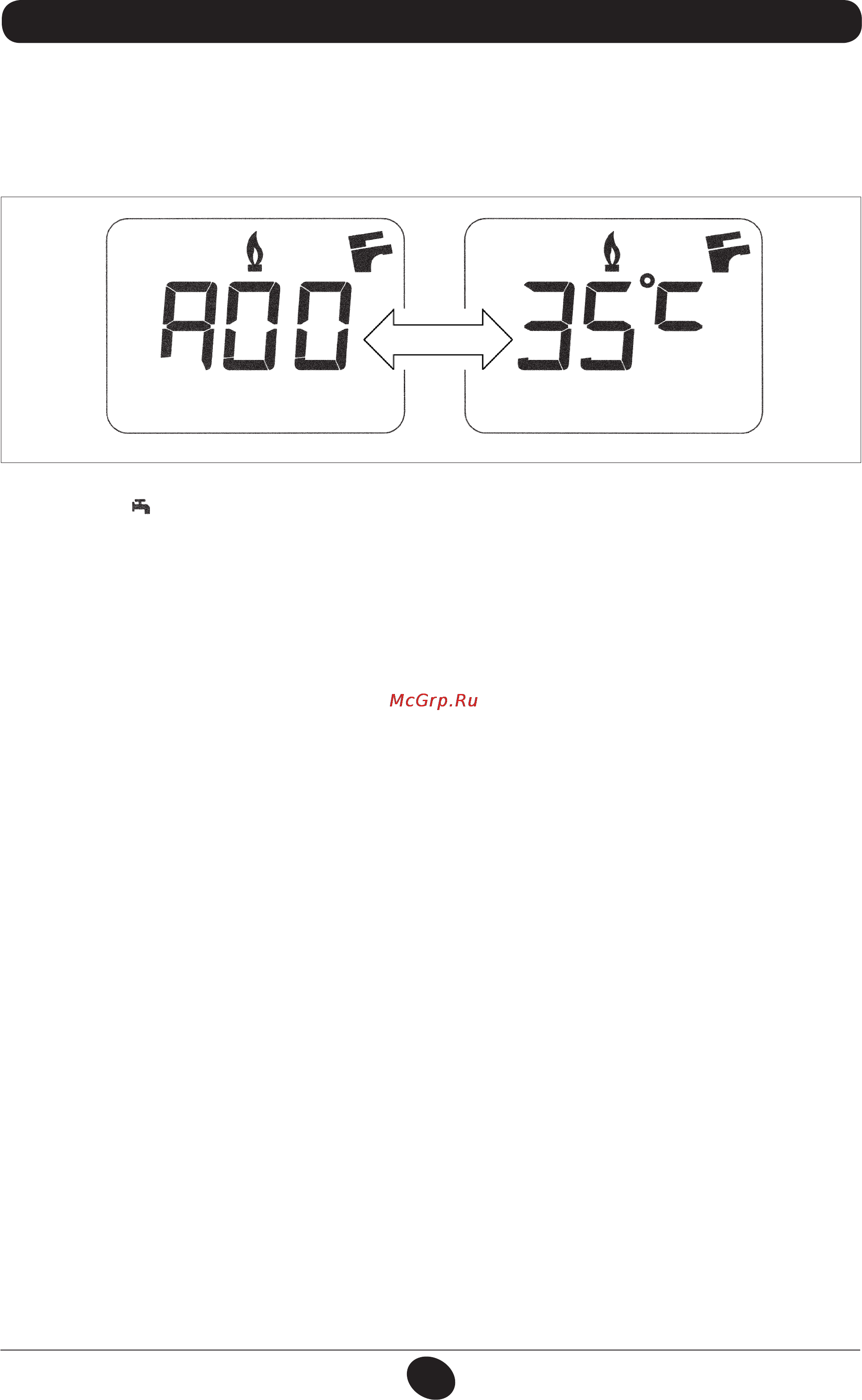

NOTĂ: când funcţia “INFO” este activă, pe aşaj (gura 12) este vizualizată inscripţia “A00” care se alternează cu valoarea de
temperatură din turul centralei:
0605_2204 / CG_1808
Figura 12
