177
71.03982.03 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

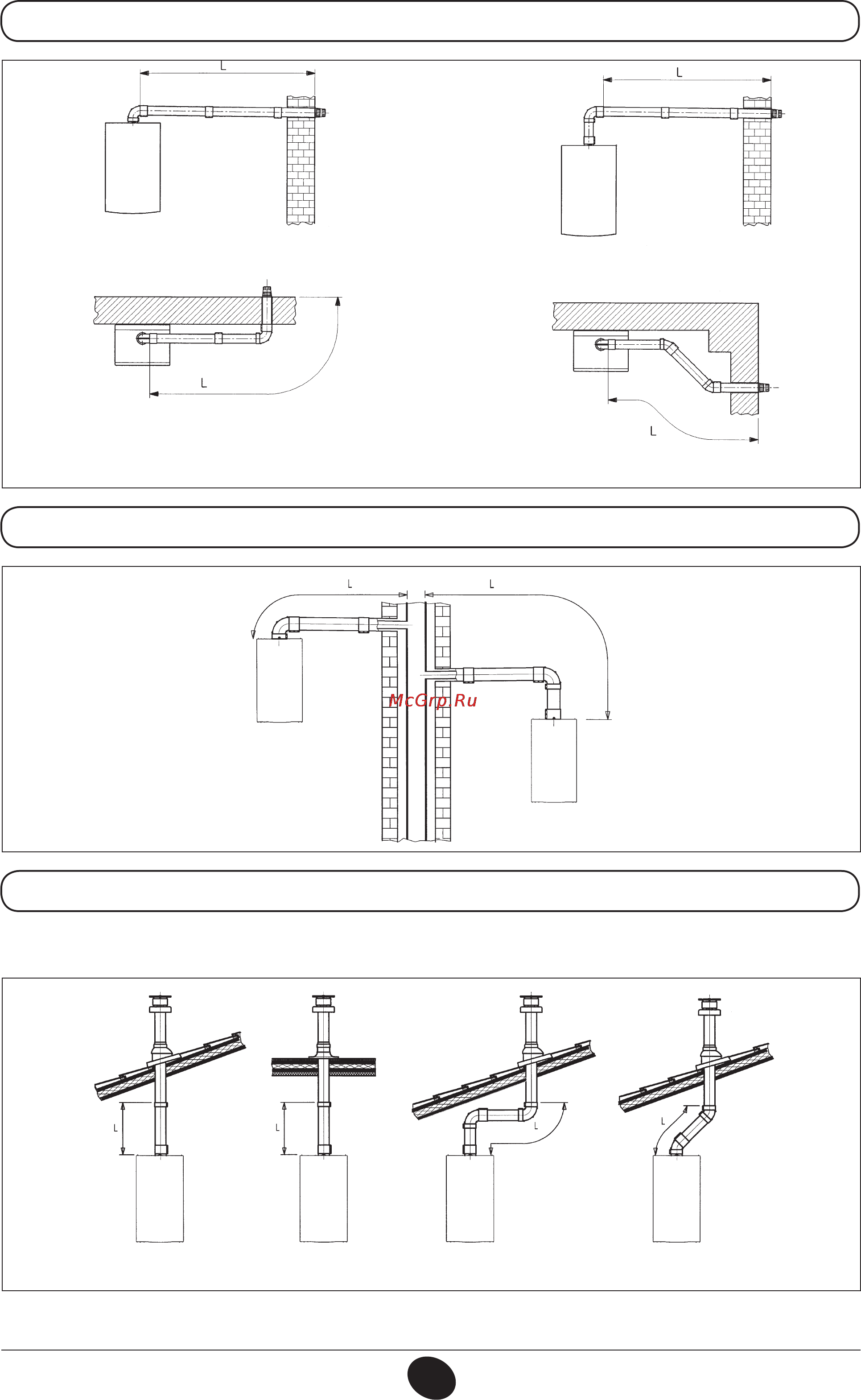

16.1 PRZYKŁADY INSTALACJI Z PRZEWODAMI POZIOMYMI
16.2 PRZYKŁADY INSTALACJI Z KANAŁAMI DYMOWYMI TYPU LAS
16.3 PRZYKŁADY INSTALACJI Z PRZEWODAMI PIONOWYMI
Instalację można wykonać zarówno przy dachu nachylonym jak i płaskim, używając odpowiedniego akcesorium do komina i specjalną
dachówkę z osłoną dostępną na żądanie.
0503_0907/CG1640
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
0512_2001
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
L max = 3 m (Ø 60/100 mm)
9 m (Ø 80/125 mm)
L max = 3 m (Ø 60/100 mm)
9 m (Ø 80/125 mm)
0503_0908/CG1641
L max = 9 m (Ø 80/125 mm) L max = 7 m (Ø 80/125 mm)
L max = 8 m (Ø 80/125 mm)
