37
71.03982.03 - IT
ISTRUZIONI DESTINATE ALL’UTENTE
Procedere come di seguito descritto per le corrette operazioni di accensione:
1) alimentare la caldaia elettricamente;
2) aprire il rubinetto del gas;
3) agire sul tasto ( ) e predisporre la caldaia in Estate ( ), Inverno ( ) o solo riscaldamento ( );
4) agire sui tasti (+/-) per regolare la temperatura del circuito di riscaldamento ( ) e dell’acqua calda sanitaria ( ) in
modo da accendere il bruciatore principale.
Quando la caldaia è accesa, sul display è visualizzato il simbolo ( ).
In posizione Estate ( ) il bruciatore principale risulterà acceso solo in caso di prelievo di acqua calda sanitaria.
AVVERTENZA
In fase di prima accensione, nché non viene scaricata l’aria contenuta nella tubazione del gas, si può vericare la non
accensione del bruciatore ed il conseguente blocco della caldaia. Si consiglia in questo caso di ripetere le operazioni di
accensione, no all’arrivo del gas al bruciatore, premere il tasto ( ), per almeno 2 secondi.

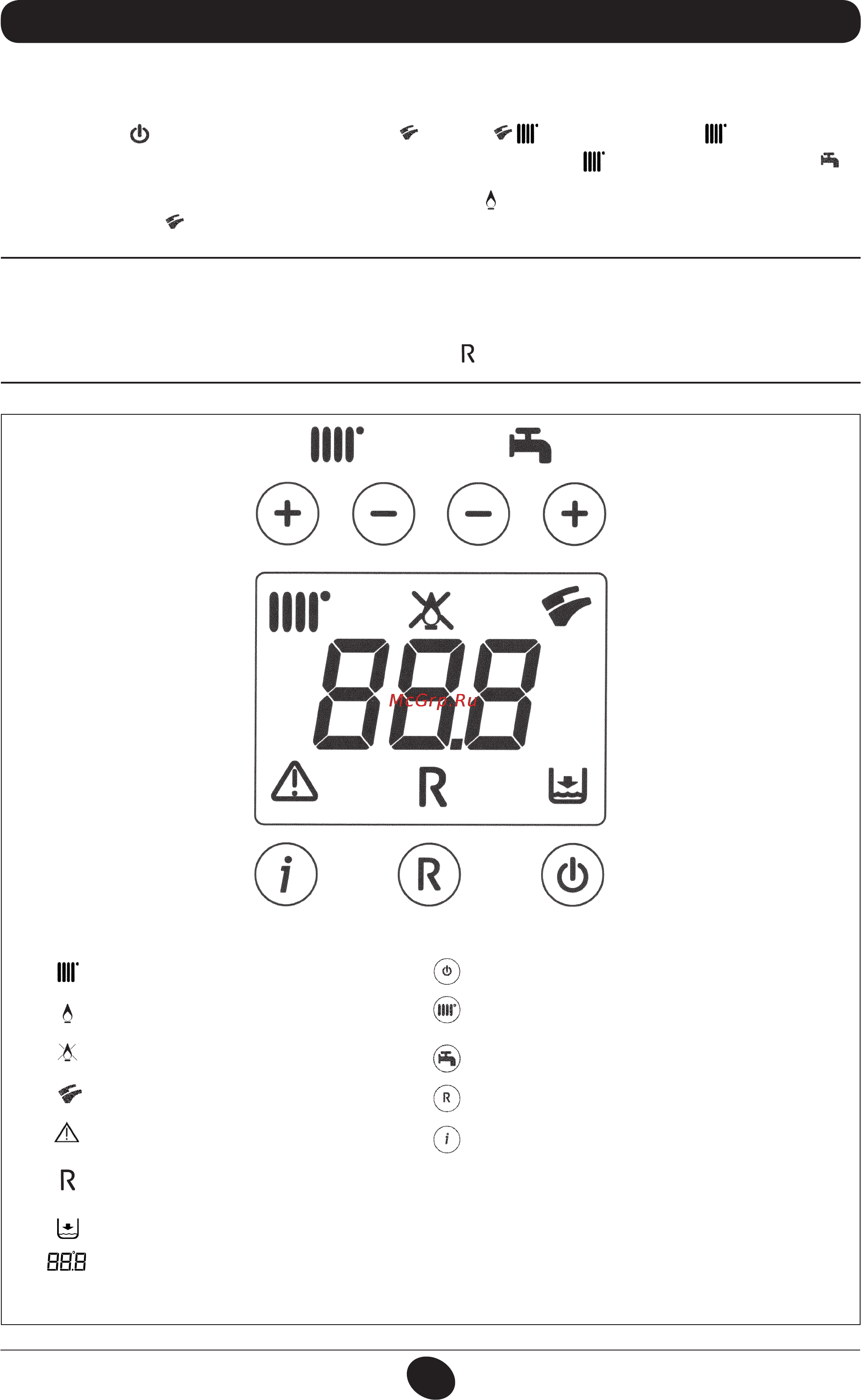

3. MESSA IN FUNZIONE DELLA CALDAIA
Funzionamento in riscaldamento
Presenza amma (bruciatore acceso)
Perdita amma (mancata accensione)
Funzionamento in sanitario
Anomalia generica
Mancanza acqua (Pressione impianto bassa)
Segnalazione numerica (Temperatura, cod. anomalia, etc.)
RESET
LEGENDA TASTI
Figura 1
LEGENDA SIMBOLI
Accensione / Spegnimento / Estate / Inverno / solo riscaldamento
(+/-) : Regolazione temperatura di riscaldamento
(+/-) : Regolazione temperatura acqua sanitaria
Reset
Informazioni
0805_2302 / CG_2072
