191
71.03982.03 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

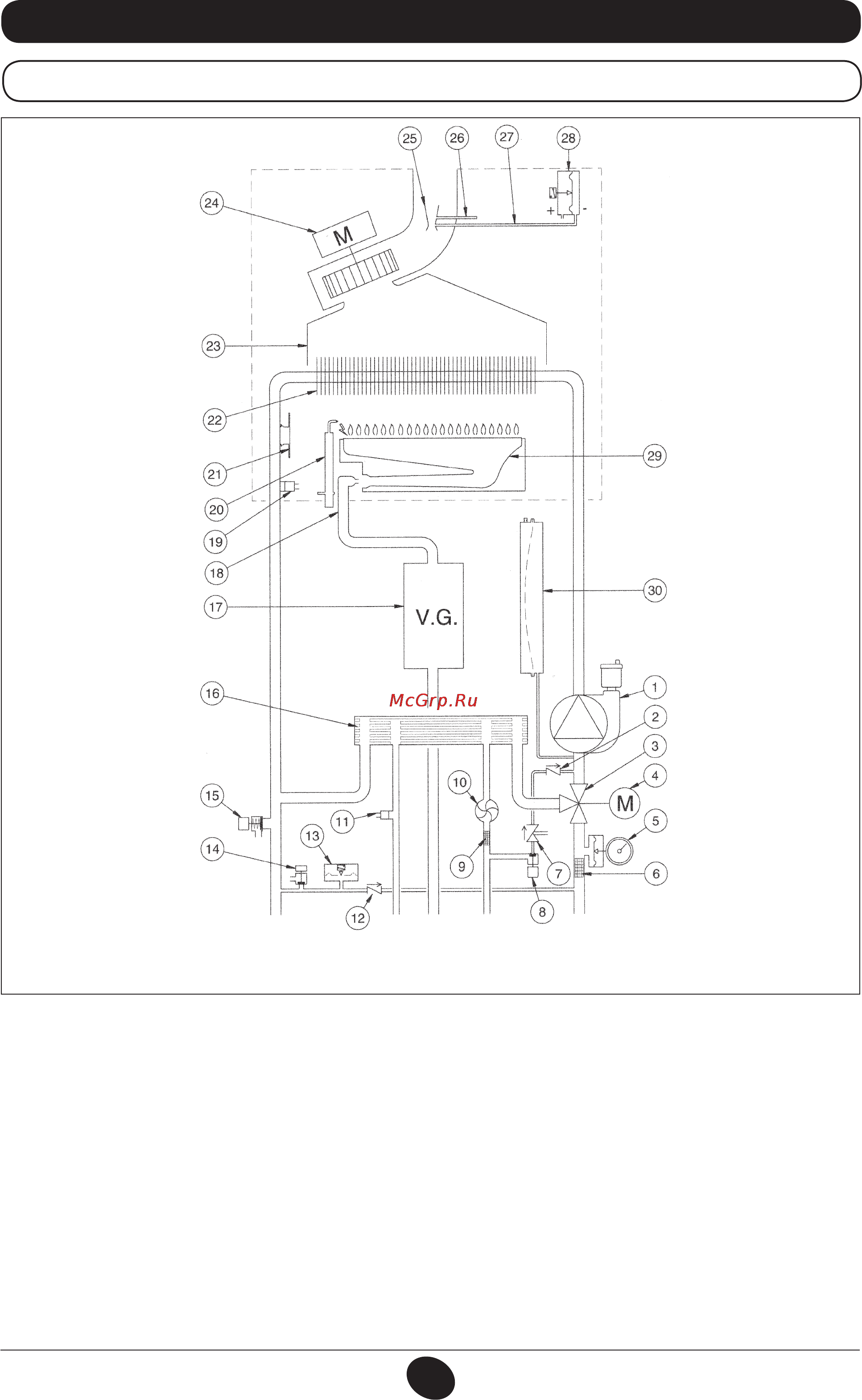

33. SCHEMAT FUNKCJONALNY OBWODÓW
24 MI FF
Legenda:
1 Pompa z separatorem powietrza
2 Zawór zwrotny
3 Zawór trójdrożny
4 Silnik zaworu trójdrożnego
5 Manometr
6 Filtr obwodu c.o.
7 Urządzenie rozłączające
8 Kurek napełniający kotła
9 Wyciągany ltr zimnej wody użytkowej
10 Czujnik c.w.u.
11 Sonda NTC obiegu c.w.u.
12 Zawór uzupełniający na automatycznym by-pass
13 Czujnik ciśnienia wody
14 Kurek spustowy kotła
15 Zawór bezpieczeństwa
16 Wymiennik płytowy woda-woda
17 Zawór gazu
18 Rampa gazu z dyszami
19 Sonda NTC obiegu c.o.
20 Elektroda zapłonowa/jonizacyjna
21 Termostat bezpieczeństwa
22 Wymiennik woda /spaliny
23 Kolektor spalin
24 Wentylator
25 Zwężka Venturiego
26 Gniazdo dodatnie ciśnienia
27 Gniazdo ujemne ciśnienia
28 Presostat powietrza
29 Palnik
30 Zbiornik wyrównawczy
Rysunek 17
Doprowadzenie
obiegu c.o.
Wylot
obiegu
c.w.u.
Gaz Wlot
obiegu
c.w.u.
Powrót obiegu
c.o.
CG_2269 / 1006_1805
