241
71.03982.03 EL
ΟΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

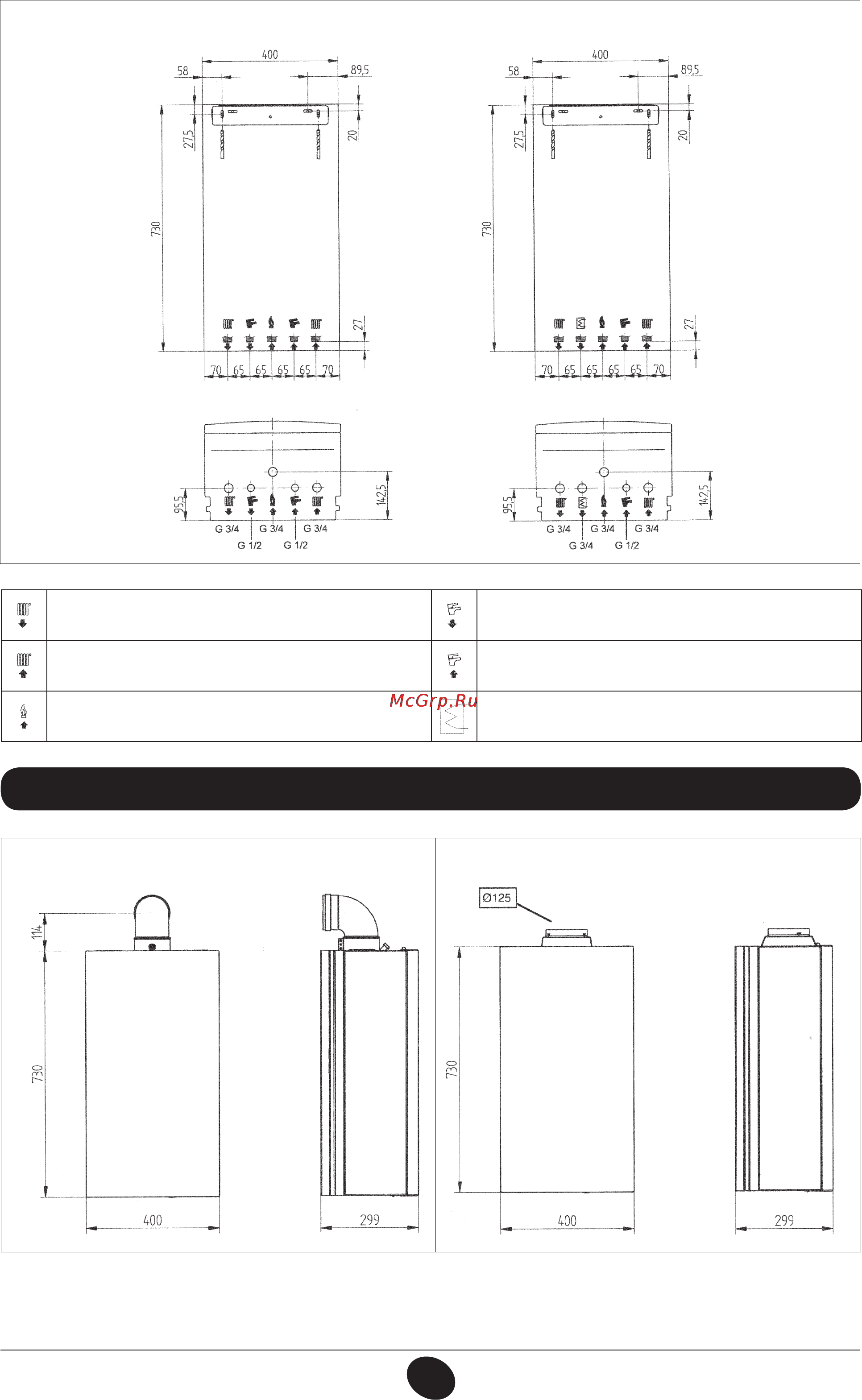

14. DIMENSIONI CALDAIA 15. ΙΑΣΤΑΣΕΙΣ ΛΕΒΗΤΑ
Εικόνα 5
24 FF - 24 MI FF 24 24 MI
CG_2009 / 1006_1802
CG_2009 / 1006_1803
G”3/4 ΠΑΡΟΧΗ ΘΕΡΜΑΝΣΗΣ
G”1/2 ΕΞΟΔΟΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
G”3/4 ΕΠΙΣΤΡΟΦΗ ΘΕΡΜΑΝΣΗΣ G”1/2 ΕΙΣΟΔΟΣ ΚΡΥΟΥ ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
G”3/4 ΕΙΣΟΔΟΣ ΑΕΡΙΟΥ ΣΤΟ ΛΕΒΗΤΑ G”3/4 ΠΑΡΟΧΗ ΣΕΡΠΑΝΤΙΝΑΣ ΜΠΟΙΛΕΡ
ΠΡΟΕΙΟΠΟΙΗΣΗ
Σφίξτε προσεκτικά τις συνδέσεις νερού στα νιπλ του λέβητα (μέγιστη ροπή σύσφιξης 30Νm).
Εικόνα 4
24 MI 24 MI FF 24 24 FF
CG_2263 / 1007_1403
