280
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.03982.03 - RU
18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• открыть доступ к клеммам подключения электропитания (рис.9), в соответствии с инструкциями, изложенными в
предыдущем параграфе;
• снять перемычку с клемм 1 и 2 клеммной колодки;
• протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам
(1) и (2);
• включить электропитание котла

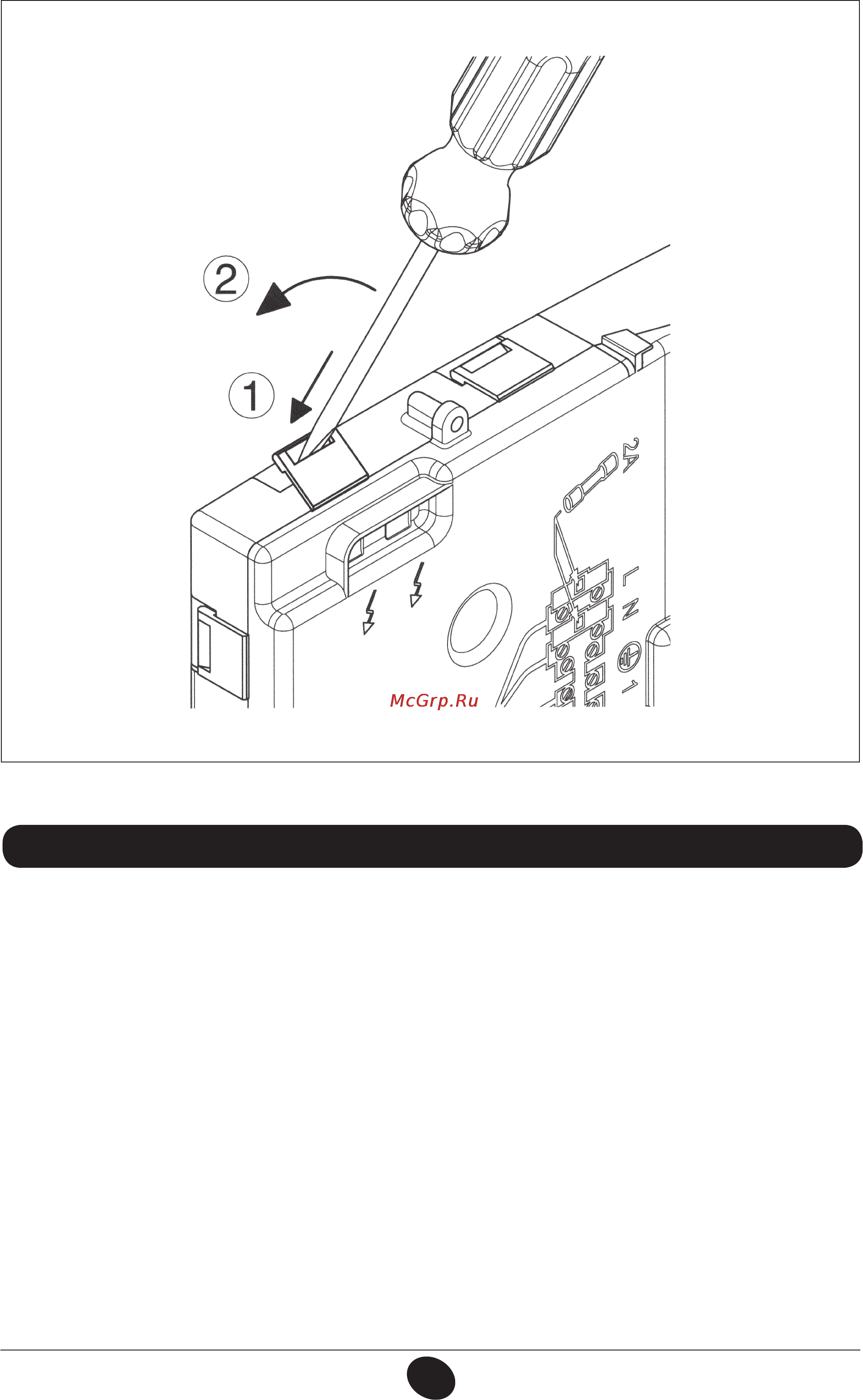

Чтобы закрыть крышку панели, надавите на пластиковые защёлки при помощи отвёртки, как показано на рисунке.
CG_2260 / 1006_1501
