De Dietrich MS 24 MI [144/332] Примери за монтаж с хоризонтални комини
![De Dietrich MS 24 MI [144/332] Примери за монтаж с хоризонтални комини](/views2/1071835/page144/bg90.png)
144
71.03982.03 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

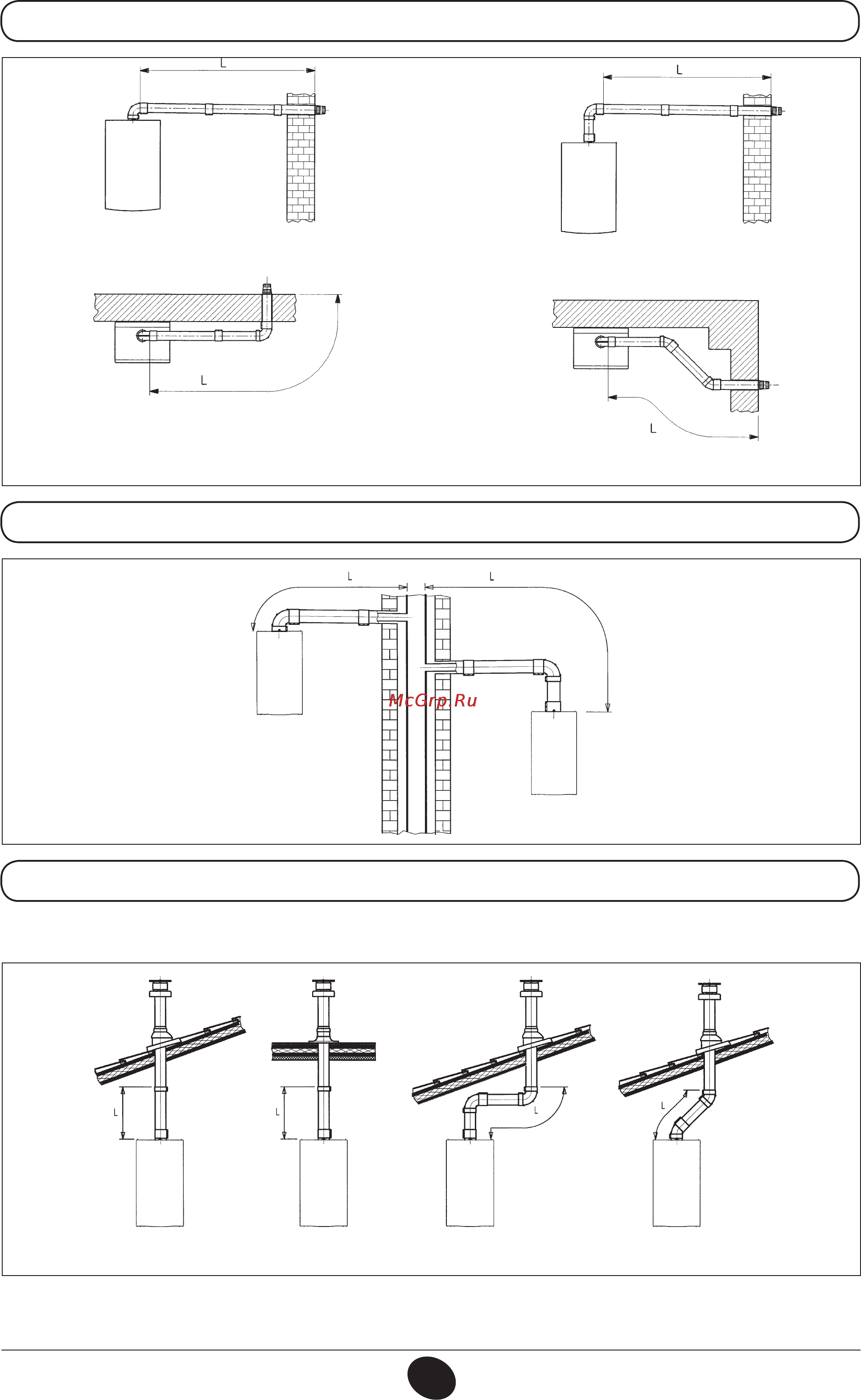

16.1 ПРИМЕРИ ЗА МОНТАЖ С ХОРИЗОНТАЛНИ КОМИНИ
16.2 ПРИМЕРИ ЗА МОНТАЖ С КОМИНИ ОТ ТИПА C42
16.3 ПРИМЕРИ ЗА МОНТАЖ С ВЕРТИКАЛЕН КОМИН
Монтажът може да се извърши както на наклонен покрив, така и на плосък покрив като се използва аксесоара комин и като
опция за клиента, керемида с изолация.
0503_0908/CG1641 0503_0907/CG1640
0512_2001
За по-подробна информация относно монтажа на аксесоарите, направете справка с техническото описание, което ги придружава.
L max = 9 m (Ø 80/125 mm)
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
L max = 4 m (Ø 60/100 mm)
10 m (Ø 80/125 mm)
L max = 3 m (Ø 60/100 mm)
9 m (Ø 80/125 mm)
L max = 3 m (Ø 60/100 mm)
9 m (Ø 80/125 mm)
L max = 7 m (Ø 80/125 mm)
L max = 8 m (Ø 80/125 mm)
