owners manual

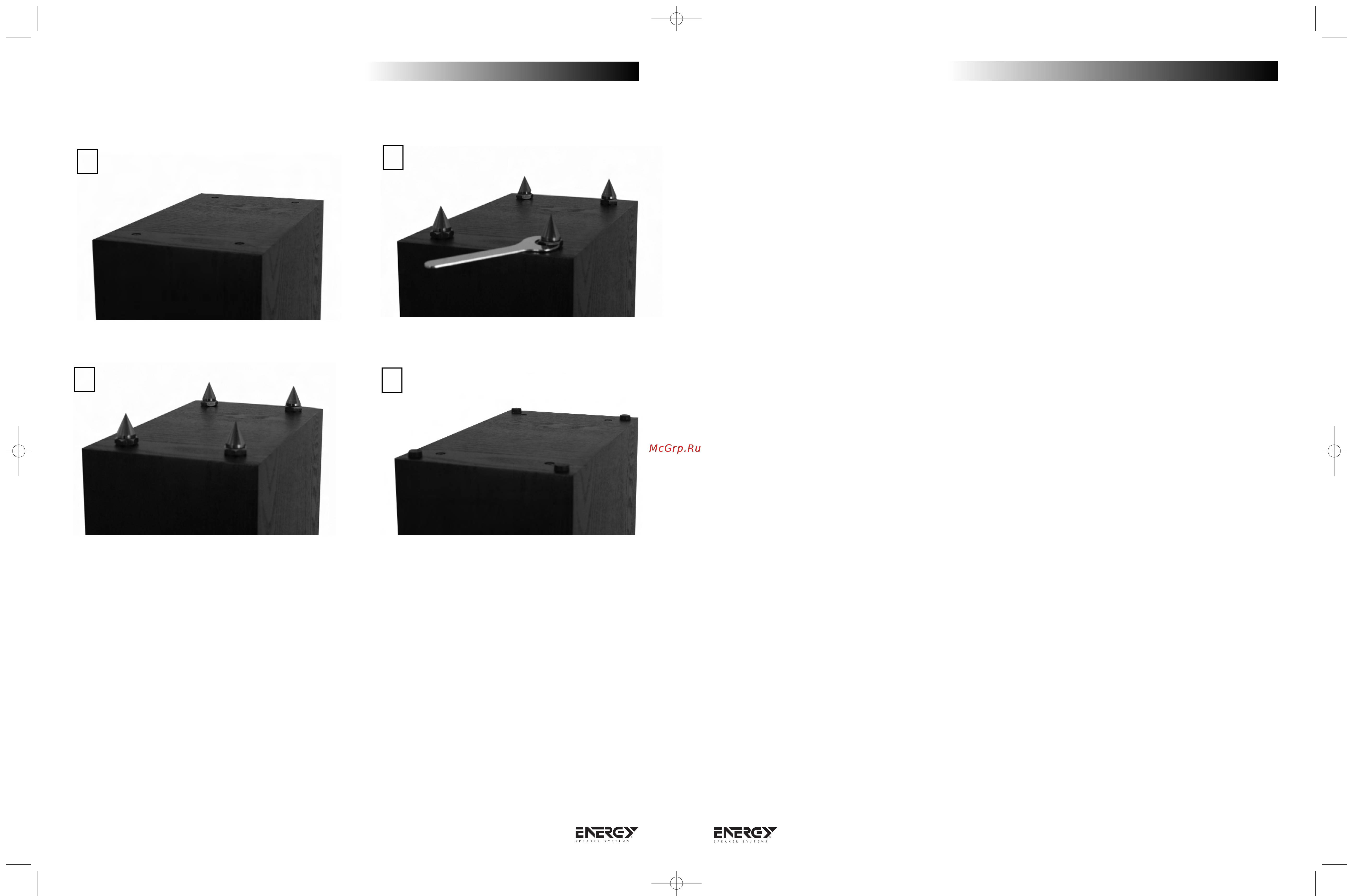

DIAGRAMS/FIGURES/DIAGRAMAS
2
2
f
e
2
g
2
h
30
4) Vissez l'écrou inclus au complet, à la main, dans l'orifice situé à l'arrière de
l'enceinte RC R (au-dessus des bornes). Dévissez-le quelques tours. Placez les
deux protecteurs en caoutchouc sur l'arrière de l'enceinte, de chaque côté de
l'étiquette.
5) En tenant l'enceinte droite, insérez la tête de l'écrou dans le grand trou. Laissez
l'enceinte glisser en place.
AJUSTER LES COMMANDES DU GESTIONNAIRE
SOUNDFIELDMD - RC R
Le système de gestion SoundfieldMD breveté permet d'ajuster le champ
ambiophonique à plusieurs configurations de salles afin de compenser le rapport de
son direct et reflété. Ce rapport permet à l'oreille de juger la distance et la
profondeur du son. Les commandes permettent d'ajuster le type de champ et le
niveau des haut-parleurs latéraux en relation aux haut-parleurs frontaux. Dans un
monde parfait, les cinq enceintes d'un système de cinéma maison seraient situées à
la même distance du point d'écoute, mais ce n'est pas toujours possible dans votre
salle. Il y a deux commandes sur le panneau du système de gestion SoundfieldMD,
situé du côté droit de l'enceinte, derrière la grille.
COMMUTATEUR DE MODE RCR
La première commande est l'interrupteur de mode à deux positions. Elle permet de
régler le type de champ sonore produit par l'enceinte. NOTA : peu importe la
position de l'interrupteur, les deux haut-parleurs latéraux continueront à
fonctionner.
1) À la position « bipolaire », les haut-parleurs latéraux fonctionneront en phase
l'un avec l'autre, ce qui produira un champ sonore expansif. Des enceintes
correctement positionnées permettront au son d'être réfléchi sur les parois pour
créer une grande ambiophonie.
2) À la position « dipolaire », les haut-parleurs latéraux sont actifs, mais sont hors
phase. Le champ résultant sera encore plus expansif et l'ambiophonie sera
encore plus grande qu'à la position bipolaire.
3) L'enceinte RC R peut aussi être utilisée comme enceinte à radiation directe ou
monopôle en réglant la commande du niveau à la position « minimum ». Dans
ce cas, les haut-parleurs latéraux n'émettront aucun son.
COMMANDE DU NIVEAU - RC R
La commande du niveau règle la sortie des haut-parleurs latéraux en relation avec
les haut-parleurs frontaux. À leur réglage le plus élevé, le volume des haut-parleurs
latéraux sera 1 dB plus bas que le volume des haut-parleurs frontaux. Le réglage
minimal empêchera les haut-parleurs latéraux d'émettre du son, ce qui transformera
l'enceinte RC R en enceinte à radiation directe.
COMMENT RÉGLER LES COMMANDES - RC R
1) Mesurez la distance entre la position d'écoute et l'une des enceintes frontales
(D1 sur le diagramme A), puis mesurez la distance entre la position d'écoute et
les enceintes arrière (D2 sur le diagramme A). Soustrayez les deux mesures : le
résultat sera la différence. La différence de distance est indiquée sur l'échelle au
bas du tableau. Consultez le diagramme A pour plus d'aide, et au diagramme B
pour voir le tableau. NOTA : Il n'est pas recommandé que la distance entre le
point d'écoute et les haut-parleurs arrière soit supérieure à la distance entre le
point d'écoute et les haut-parleurs frontaux.
2) Trouvez la différence mesurée sur l'échelle du bas du tableau (diagramme B), et
suivez la ligne jusqu'à l'intersection avec la ligne horizontale. Regardez à gauche
pour obtenir la recommandation de réglage de la commande. La section en gris
indique que l'interrupteur devrait être réglé en mode bipolaire, et le reste indique
que la recommandation est le mode dipolaire.
3) Expérimentez toujours avec les commandes, et ajustez-les à votre préférence : le
tableau offre un bon point de départ, mais chaque pièce est unique et des
modifications supplémentaires peuvent être nécessaires selon l'emplacement de
l'enceinte RC R, des meubles et des composantes de la pièce.
RÉGLAGES PRÉCIS
Avant d'effectuer des réglages précis, veuillez vous assurer que toutes les
connexions ont été vérifiées et que les enceintes ont été rodées pendant un
minimum de 100 heures afin d'assurer l'obtention de bons résultats.
Votre salle d'écoute est la composante définitive de votre système audio. Elle fait
toute la différence entre un son médiocre et un son de qualité. La réflexion, partie
intégrante de tout enregistrement et de toute séance d'écoute, aura un impact
majeur sur la performance de votre système. Si votre pièce comporte trop de
surfaces nues telles que fenêtres en verre, planchers durs ou tissus minces, le son
vous paraîtra peut-être trop vivant. À l'opposé, si votre pièce comporte du tapis
épais, des meubles lourds ou rembourrés et beaucoup d'articles sur les murs, le son
vous paraîtra peut-être amorphe. Pour régler ce genre de problème, de légers
réaménagements de la pièce sont à prendre en considération, car ils pourraient
améliorer de beaucoup la qualité du son. La plupart des salles d'écoute doivent
équilibrer l'esthétique et le son : un peu de patience et de petits changements
de position et de réglages peuvent offrir un rendement acoustique réellement
supérieur.
Les fréquences graves sont habituellement celles qui dépendent le plus de la pièce.
Changer l'emplacement des enceintes frontales ou leur orientation vers le point
d'écoute permettra d'éliminer les problèmes d'inégalité ou d'exagération des graves
à certaines fréquences. La proximité des enceintes aux parois de la salle pourrait
aussi altérer les fréquences graves. Si vous trouvez que votre système produit des
graves qui manquent de puissance, vérifiez tout d'abord les connexions pour vous
assurer que le système est en phase. Modifiez ensuite l'emplacement des enceintes.
Plus l'enceinte s'éloignera des parois, moins les graves seront puissantes, mais plus
elles seront définies. Si l'enceinte est trop près d'une paroi, les graves seront
exagérées et mal définies. Ajustez la position des enceintes à votre salle pour
obtenir les meilleurs résultats.
Si votre salle d'écoute crée des problèmes d'image, assurez-vous premièrement que
vos enceintes sont en phase : si elles le sont, et qu'il y a toujours problème, il suffit
peut-être de rapprocher les enceintes ou de les orienter légèrement plus vers le
point d'écoute.
Toutes les recommandations ci-dessus sont à prendre en considération lors de
l'installation d'un système ambiophonique. Calibrer les distances relatives aux
enceintes, équilibrer les niveaux à l'aide d'un appareil de mesure SPL et ajuster
les délais sont toutes des opérations nécessaires pour obtenir une performance
maximale.
ENTRETIEN
Les caissons de la série Reference Connoisseur devraient être nettoyés de temps
à autre à l'aide d'un chiffon humide et d'eau tiède, afin d'enlever toute trace de
doigts et de poussière. N'utilisez pas de nettoyant abrasif, à base d'ammoniaque,
ou de nettoyant pour fenêtres. Pour enlever la poussière de la grille, utilisez la
brosse de votre aspirateur, une éponge légèrement humide ou un linge exempt de
poussière. Ne touchez jamais directement aux cônes : ils ne devraient jamais entrer
en contact avec de l'eau ou un produit nettoyant quelconque, car cela pourrait
causer des dommages irréparables.
manuel de l’utilisateur
7
