Dell Latitude 5300-2880 [103/120] Установка шарнира дисплея
![Dell Latitude 5300-2880 [103/120] Установка шарнира дисплея](/views2/1734607/page103/bg67.png)
Действия

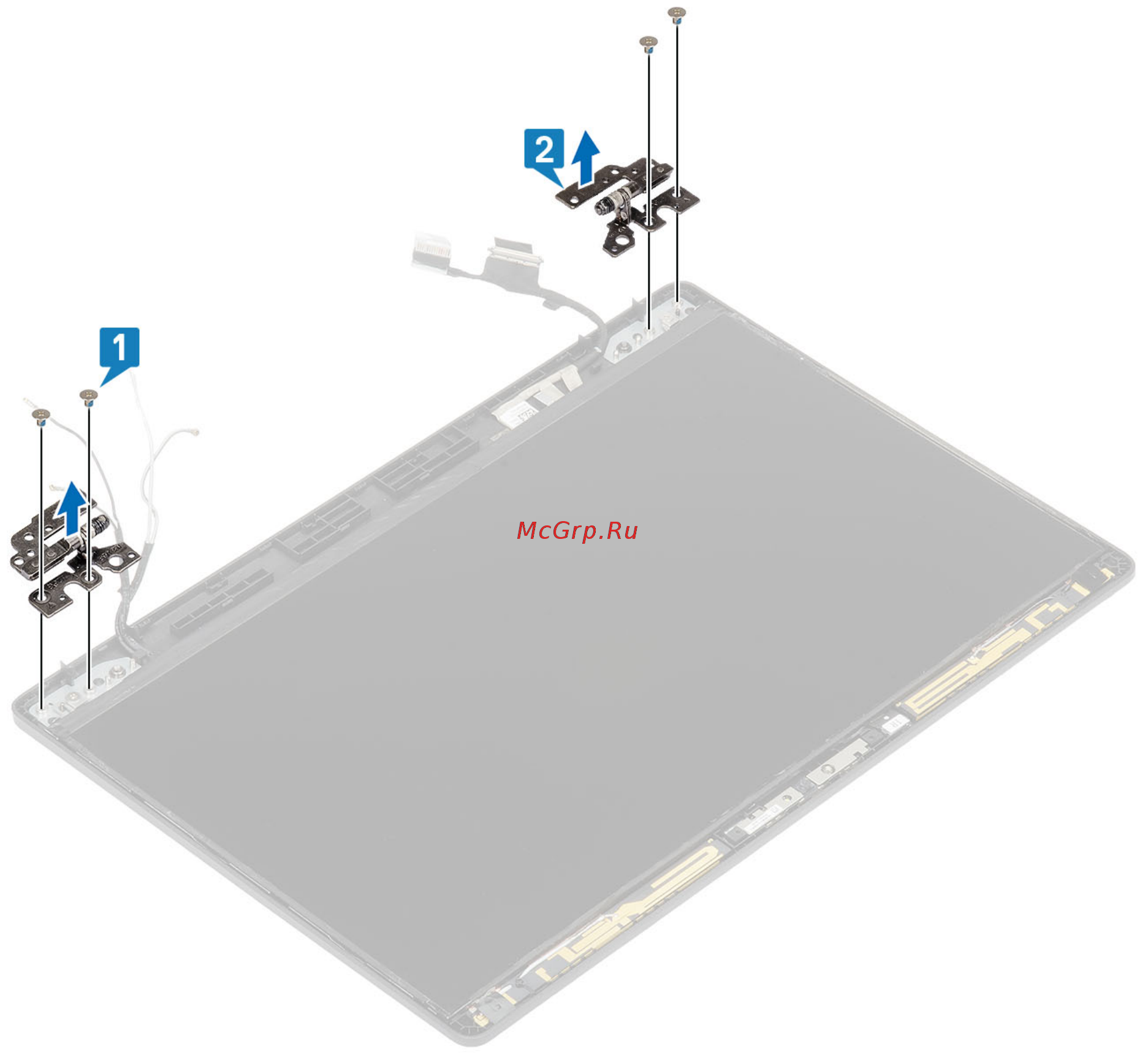

1. Открутите четыре винта (M2.5x3), которыми шарнир дисплея крепится к дисплею в сборе [1].
2. Снимите шарниры дисплея с тыльной крышки дисплея [2].
Установка шарнира дисплея
Действия
1. Установите шарнир дисплея на дисплей в сборе.
2. Вкрутите обратно четыре винта (M2.5x3), чтобы прикрепить шарнир дисплея к дисплею в сборе.
Разборка и сборка 103
