Dell Latitude 5300-2880 [20/120] Разборка и сборка
![Dell Latitude 5300-2880 [20/120] Разборка и сборка](/views2/1734607/page20/bg14.png)
Разборка и сборка
Карта microSD

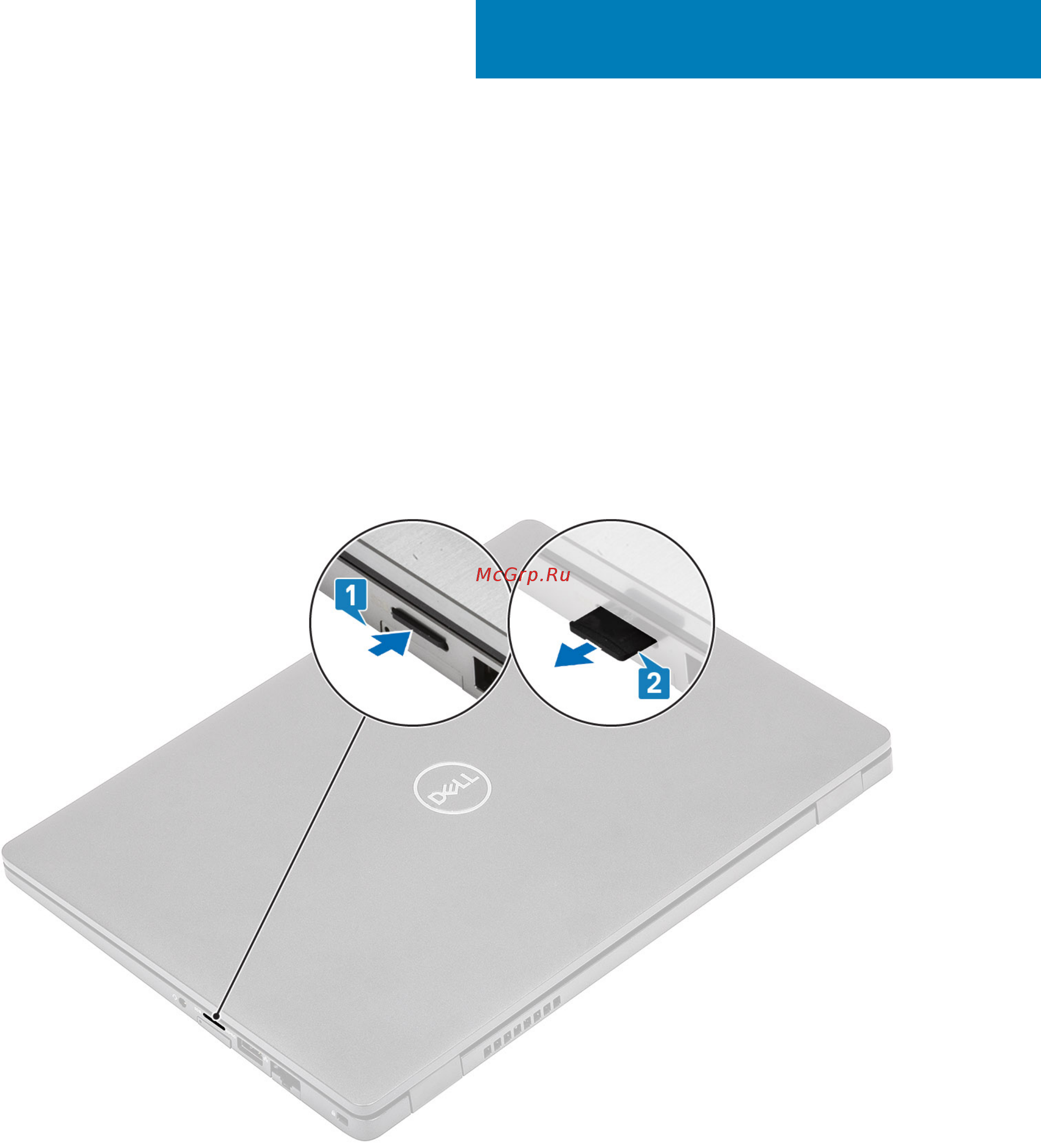

Извлечение карты microSD
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
Действия
1. Нажмите карту microSD, чтобы высвободить ее из компьютера [1].
2. Продвиньте карту microSD и выньте ее из компьютера [2].
Установка карты памяти microSD
Действия
1. Совместите карту памяти microSD с соответствующим слотом на компьютере [1].
2. Вставьте карту microSD в слот до щелчка [2].
4
20 Разборка и сборка
