Установка платы WLAN
Об этой задаче
ОСТОРОЖНО: Не помещайте кабели под платой беспроводной связи во избежание ее повреждения.
Действия

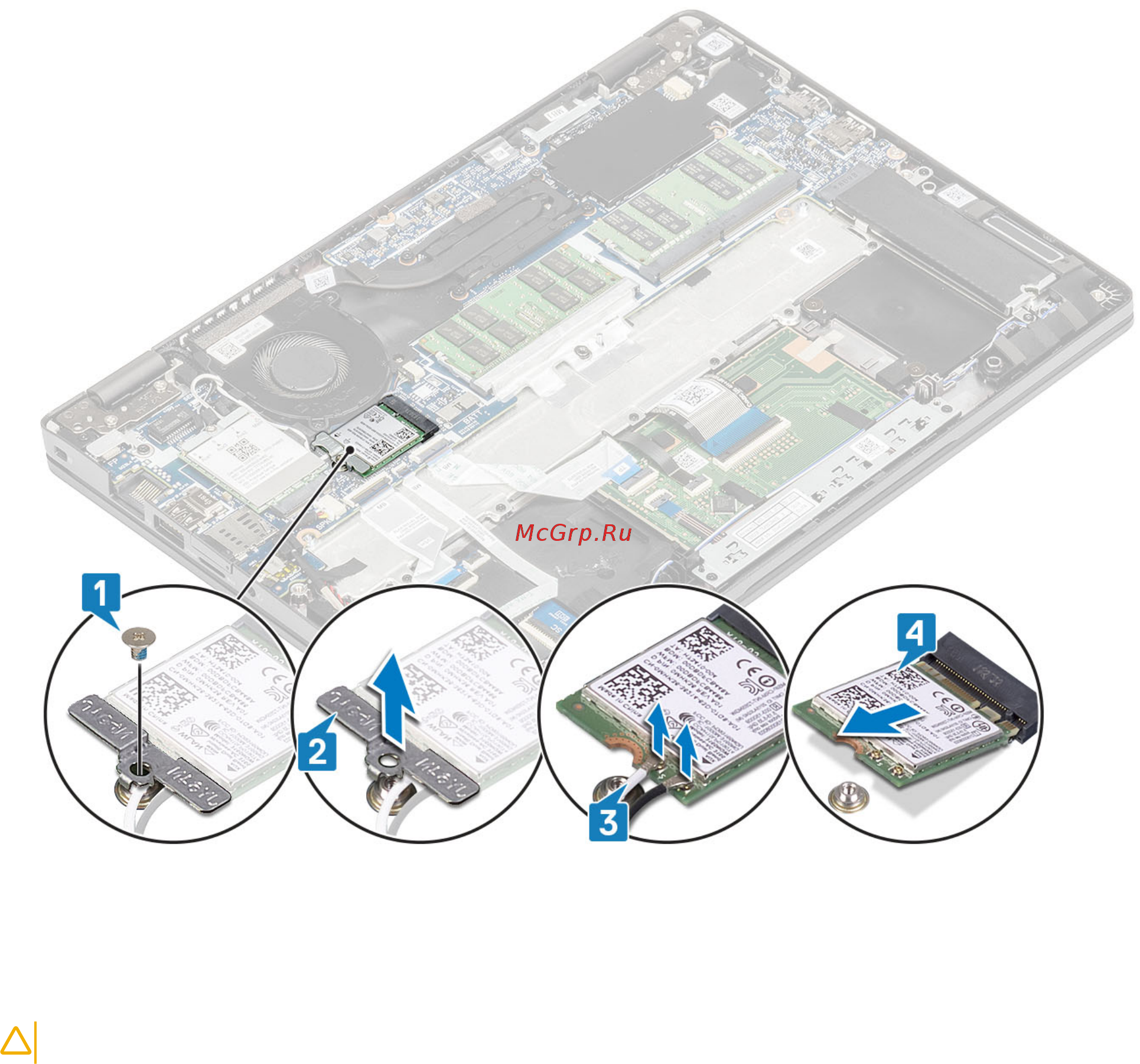

1. Вставьте плату WLAN в разъем на системной плате [1].
2. Подключите кабели антенны WLAN к разъемам на плате WLAN [2].
3. Установите кронштейн платы WLAN для крепления кабелей антенны WLAN к плате WLAN [3].
4. Заверните один винт (M2x3), чтобы прикрепить кронштейн платы WLAN к плате WLAN [4].
36 Разборка и сборка
